アサヒ衛陶 エディ566 TRA33856【ボールタップ交換方法】 トイレロータンク水漏れ修理方法
![](https://ums00.com/wp-content/uploads/2022/07/56554666a8192459de2631ba5bb9ca08-scaled.jpg)
アサヒ衛陶 エディ566 TRA33856【ボールタップ交換方法】 トイレロータンク水漏れ修理方法

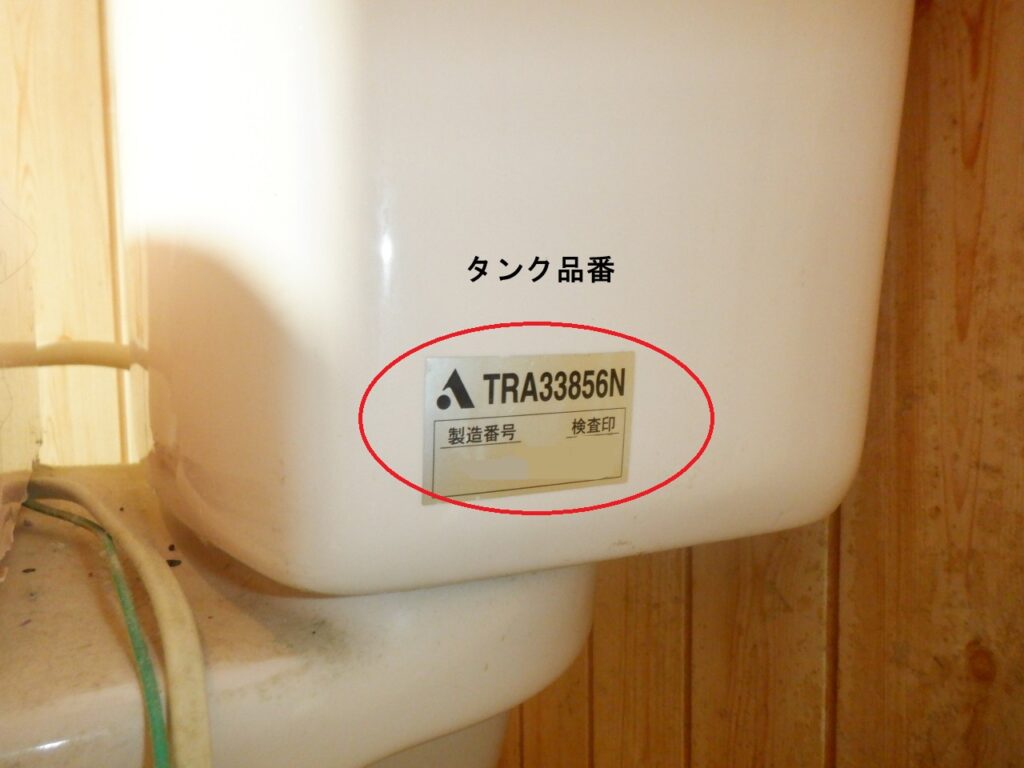

アサヒ衛陶(ASAHI) エディ566 手洗い付きロータンク TRA33856
![アサヒ衛陶 エディ566 TRA33856 トイレロータンク](https://ums00.com/wp-content/uploads/2022/07/56554666a8192459de2631ba5bb9ca08-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8696-1024x768.jpg)
症状:ロータンク内の水が止まらない
ロータンクに水が溜まっても、水が止まらずに出続けてしまう状態です。
タンク内部の部品が破損しているのが見られます。
![アサヒ衛陶 エディ566 TRA33856 タンクの水が止まらない](https://ums00.com/wp-content/uploads/2022/07/DSCF8702-1024x768.jpg)
![アサヒ衛陶 エディ566 TRA33856 ッボールタップ(フィルバルブ)の破損](https://ums00.com/wp-content/uploads/2022/07/DSCF8703-1-1024x768.jpg)

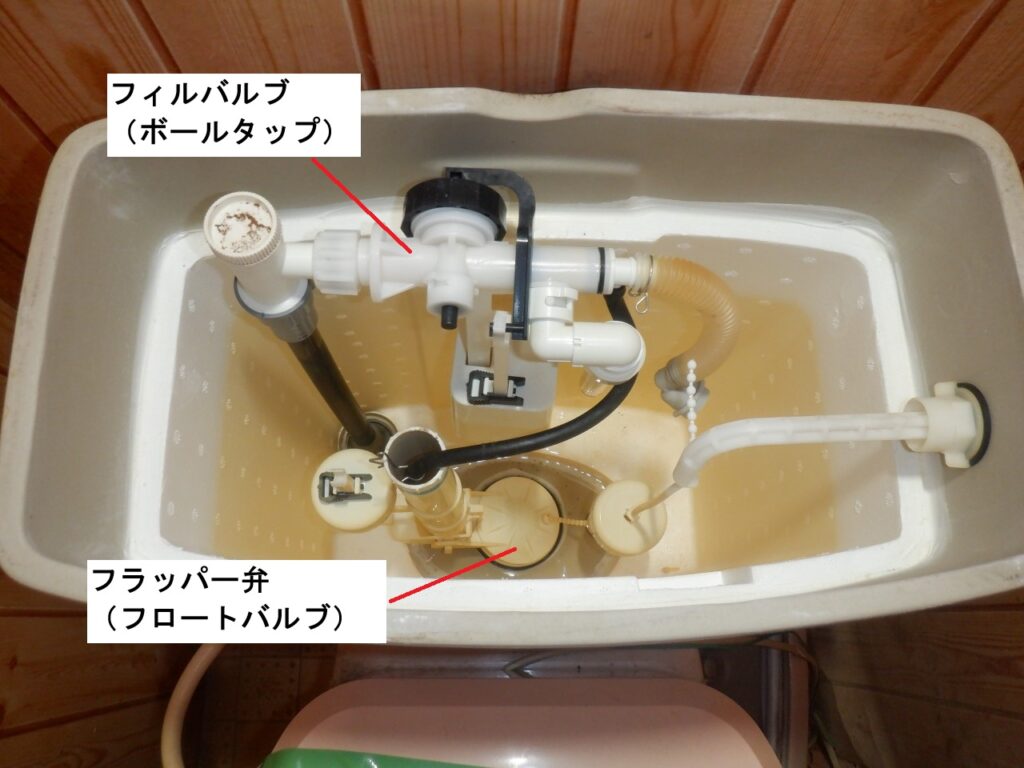

原因:フィルバルブ(ボールタップ)部の経年劣化・破損
ロータンク内部の給水・止水を制御する部品のフィルバルブ(ボールタップ)の消耗が原因です。
こちらのフィルバルブが劣化・破損している事で、タンク内に水が溜まっても水が止まらない状態になってしまいます。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8704-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2023/06/68a4363e5d178b63475ee0e87fe407ee-300x225.jpg)
取替用部品 アサヒ衛陶 フィルバルブCF488S、手洗吐水管 CF220PTSR
取替用部品はこちらになります。
※既存の部品とは、形状が異なります。
フィルバルブ(CF488S)を交換する場合は、接続部の形状が異なる為、手洗吐水管も一緒に交換しなくてはなりません。
アサヒ衛陶 フィルバルブ CF488S
手洗吐水管 CF220PTSR■
※■には色番(LW/LI/LP)が入ります。
![アサヒ衛陶 フィルバルブ(ボールタップ) CF488S
手洗吐水間 CF220PTSR■](https://ums00.com/wp-content/uploads/2022/07/9ccf44dc9dc60048653efd71f074c3cf-1024x768.jpg)
フィルバルブ(ボールタップ)取替え手順
必要工具
■必要工具
・モンキーレンチ
・ラジオペンチ
・ウォーターポンププライヤー
・マイナスドライバー
交換手順
止水栓を閉め、水が止まったことを確認してください。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8705-1024x768.jpg)

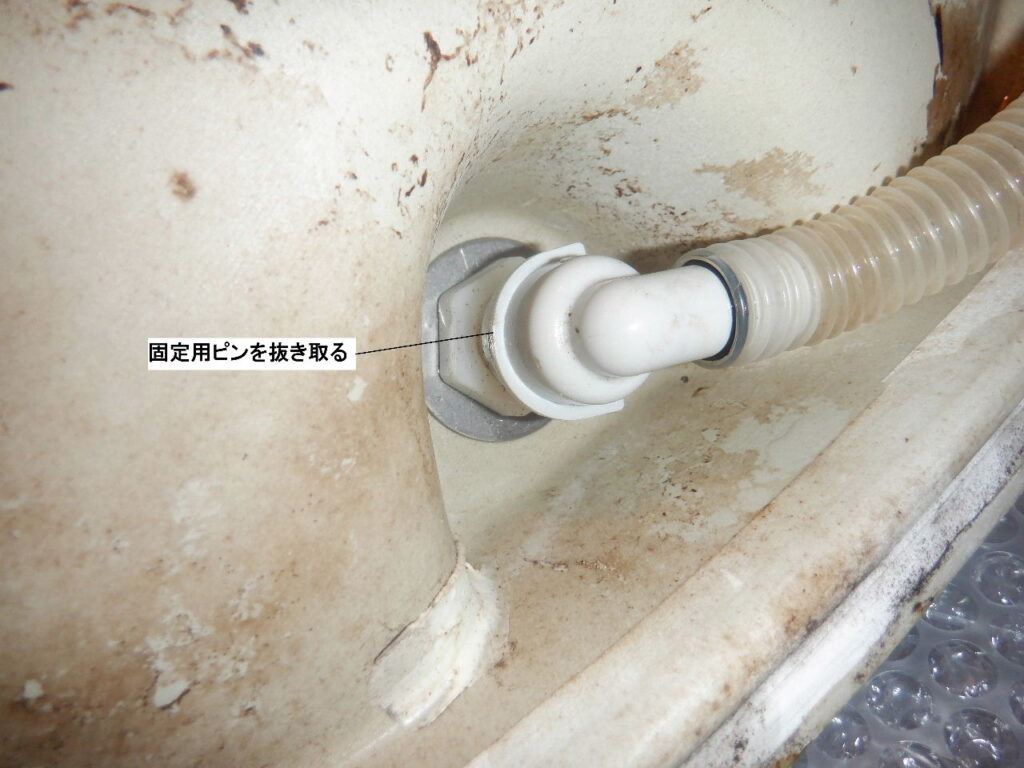

タンクに繋がる手洗接続管は、接続部に固定用ピンを抜き取る事で取り外しができます。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8747-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8749-1024x768.jpg)
ロータンクの下部に止水栓から給水ホースがつながっているので、接続部のナットを取り外します。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8708-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8712-1024x768.jpg)
続いて、フィルバルブの固定ナット(金属)を工具を使用して取り外します。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8717-1024x768.jpg)
固定ナットを取外し後、フィルバルブをロータンクの内側から抜き取ります。若干、パッキンに張り付いている感があるので、強めに引っ張りましょう。
フィルバルブを抜き取ると、タンク内に残っている水が取付穴からこぼれます。水受け容器やタオルなどを準備しましょう。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8719-1024x768.jpg)
取り外した穴の部分にパッキン(黒)が残っている場合は、取り除きましょう。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8721-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8725-1024x768.jpg)
新しいフィルバルブから、固定ナット(樹脂)を取外し、ロータンクの内側から差し込みます。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8726-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8727-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8728-1024x768.jpg)
フィルバルブの取付向きは、手洗接続管の接続部分が右側を向くようにします。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8729-1024x768.jpg)
ロータンクの下側から、固定ナット(樹脂)を工具を使って締め込みます。
※締め込みが緩いと、タンクに給水後、この辺りから水が漏れます。
この時に、フィルバルブ本体が供回りしてしまいますので、タンク内側からフィルバルブの根本あたりを手で押さえるようにしましょう。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8734-1-768x1024.jpg)
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8736-1024x768.jpg)
付属品の補給水管・手洗接続管を取付けます。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8738-1024x768.jpg)
補給水管は差し込み口に、プラグ(オレンジ色)が付いている為、取り外してから接続します。
反対側は、オーバーフロー管(筒部分)に接続。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8740-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8742-1024x768.jpg)
手洗接続管は、奥までしっかりと差し込みましょう。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8743-1024x768.jpg)
給水ホースをロータンク下に接続します。
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8760-1024x768.jpg)
手洗吐水管を新しいものに取替えます。
裏側の固定ナットを取外し、新しい物と付け替えましょう。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8750-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8751-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8753-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/07/DSCF8755-1024x768.jpg)
止水栓を開ける時は、手洗接続管から水が噴き出しますので、フタの吐水管に接続するか、手で持ちタンク内へ向けておきます。
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8756-1024x768.jpg)
![アサヒ衛陶 エディ566 TRA33856 トイレロータンク水漏れ修理方法 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8761-1024x768.jpg)
取替え完了
![アサヒ衛陶 エディ566 TRA33856 ボールタップ(フィルバルブ)交換手順](https://ums00.com/wp-content/uploads/2022/07/DSCF8762-1024x768.jpg)
その他の修理部品 レバーハンドル、排水弁、密結パッキン
レバーハンドルの破損などの場合
アサヒ衛陶 レバーハンドル CF2305HS
タンク内の水が減っていってしまう場合
アサヒ衛陶 フラッシュバルブセット(排水弁) CF3305DR
タンクと便器との間から水漏れする場合
アサヒ衛陶 タンク接続パッキン CF151PSW
