ﾀﾌﾞﾁ(TBC）SP1100S【ｶﾌﾟﾗｰｾｯﾄ交換、ｶｰﾄﾘｯｼﾞ交換】 洗濯水栓(埋込式）ﾌﾗｯﾄｼﾘｰｽﾞ<接続部分から水漏れ> 修理方法
ﾀﾌﾞﾁ(TBC）SP1100S【ｶﾌﾟﾗｰｾｯﾄ交換】 洗濯水栓(埋込式）ﾌﾗｯﾄｼﾘｰｽﾞ<接続部分から水漏れ> 修理方法
ﾀﾌﾞﾁ（TBC) 洗濯機用水栓コンセント(埋込式） SP1100S
フラットシリーズ
類似品番も対象：SP1100SA、SC1100S
＜仕様比較表＞
| 品番 | 相違点 |
|---|---|
| SP1100S | 緊急ｽﾄｯﾊﾟｰ付 |
| SP1100SA | 緊急ｽﾄｯﾊﾟｰ・ｳｫｰﾀｰﾊﾝﾏｰ緩衝付 |
| SC1100S | 緊急ｽﾄｯﾊﾟｰ付・寒冷地仕様 |
緊急ｽﾄｯﾊﾟｰ機能 = 給水ﾎｰｽが万が一外れても、水栓の水が自動で止まる。
ｳｫｰﾀｰﾊﾝﾏｰ緩衝機能 = 全自動洗濯機の電磁弁による水道の閉止時に起こる、”ゴンゴン”という不愉快な音を緩和します。
寒冷地仕様 = 凍結の防止の水抜き作業の為に、内部の水が抜ける様に逆止弁が付いていない。
症状①：水栓ハンドルの下から水が漏れる。
開閉ハンドルを開けた状態にしていると、ハンドルの下から水が漏れてくる。
原因：ハンドル内部のカートリッジの消耗
開閉ハンドルの内部のカートリッジの消耗が原因です。
この様な洗濯水栓の場合、給水ホースが常につながっていたり、吐水口自体に逆止弁が付いている為、症状として気づき難いですが、ハンドルを閉めても水が止まらない場合も、カートリッジの消耗が原因です。
修理をする為には、カートリッジの交換が必要です。
症状②：洗濯の給水ホースとの接続部分から水が漏れる。
原因は2通り 1.給水ホースの劣化 ２.水栓本体の接続部の腐食・変形
１．給水ホースの劣化
洗濯機用給水ホースのカプラー接続部（受）の内部の劣化により、水漏れが起こる事があります。
ｶｸﾀﾞｲ 洗濯機用給水ﾎｰｽ 0.8ｍ 436-62×0800
２. 水栓本体のカプラー接続部の腐食・変形
水栓本体のカプラー接続部（受）の腐食や変形により、水漏れが起こります。
給水ホースとの接地面に隙間が生じてしまう事が原因になります。
修理をする為には、カプラーセットの交換が必要です。
修理部品：ﾀﾌﾞﾁ ｶﾌﾟﾗｰｾｯﾄ ※本体の品番によって3種類 、 ｶｰﾄﾘｯｼﾞ
SP1100S の場合
ﾀﾌﾞﾁ ｶﾌﾟﾗｰｾｯﾄS SP1100S-K1-D ※緊急ｽﾄｯﾊﾟｰ機能付
SP1100SA の場合
ﾀﾌﾞﾁ ｶﾌﾟﾗｰｾｯﾄSA SP1100SA-K2-D ※緊急ｽﾄｯﾊﾟｰ機能、ｳｫｰﾀｰﾊﾝﾏｰ緩衝機能付）
SC1100S の場合 ※寒冷地向け
ﾀﾌﾞﾁ ｶﾌﾟﾗｰｾｯﾄS 逆止弁無 SC1100S-K1-D
ハンドル部からの水漏れの場合 （SP1100S、SP1100SA、SC1100S 共通）
ﾀﾌﾞﾁ ｶｰﾄﾘｯｼﾞ SP1100-B1
カプラーセット、カートリッジの交換方法
必要工具
・モンキーレンチ（薄型）
・ウォーターポンププライヤー
・プラスドライバー
・先端の細い工具（ｶｯﾀｰﾅｲﾌ、千枚通し、精密ﾄﾞﾗｲﾊﾞｰ、等）
交換手順 ※交換部品確認手順は、STEP⓵〜④を行ってください。
カートリッジ交換の場合は、水が噴き出す為、水道の大元（水道ﾒｰﾀｰのﾊﾞﾙﾌﾞなど）を止める必要があります。
ﾊﾝﾄﾞﾙを回して水を止めます。
洗濯機の給水ホースを抜き取ります。
取り外し時に、給水ホース内から残り水が出ます。タオルなどを準備しましょう。
ハンドルの中心にある丸いキャップに、切れ目からカッターナイフや先端の細い工具を入れ込み取り外します。
内部に見える止めネジをドライバーで取り外します。
キャップ・止めネジなど細かな部品は紛失しないように注意してください。
ハンドルを抜き取ります。
ハンドルを取り外した箇所に、ギザギザの固定ナットがあります。
プライヤーでナットを左回りに回して取り外します。
カバープレートを取り外します。
カプラーセットの形状の確認はここで行えます。

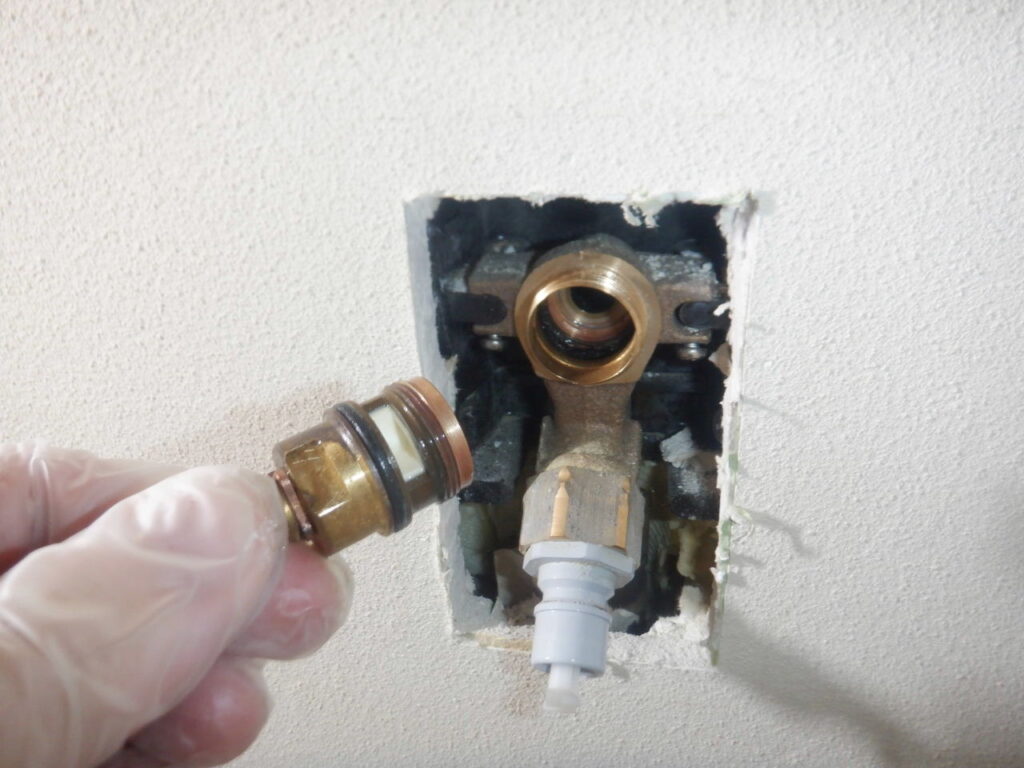

カプラーセットのニップル部分（銅色）を工具を使って回し、取り外します。（固いです。）
カプラーセットを新しいものと交換し、取付けます。
最後は、工具で締め込みましょう。
ここで接続部の水漏れの確認の為に、ハンドルを一度開けて水を出してみます。
（ストッパーが付いている為、吐水口から水が出る事はありません。）

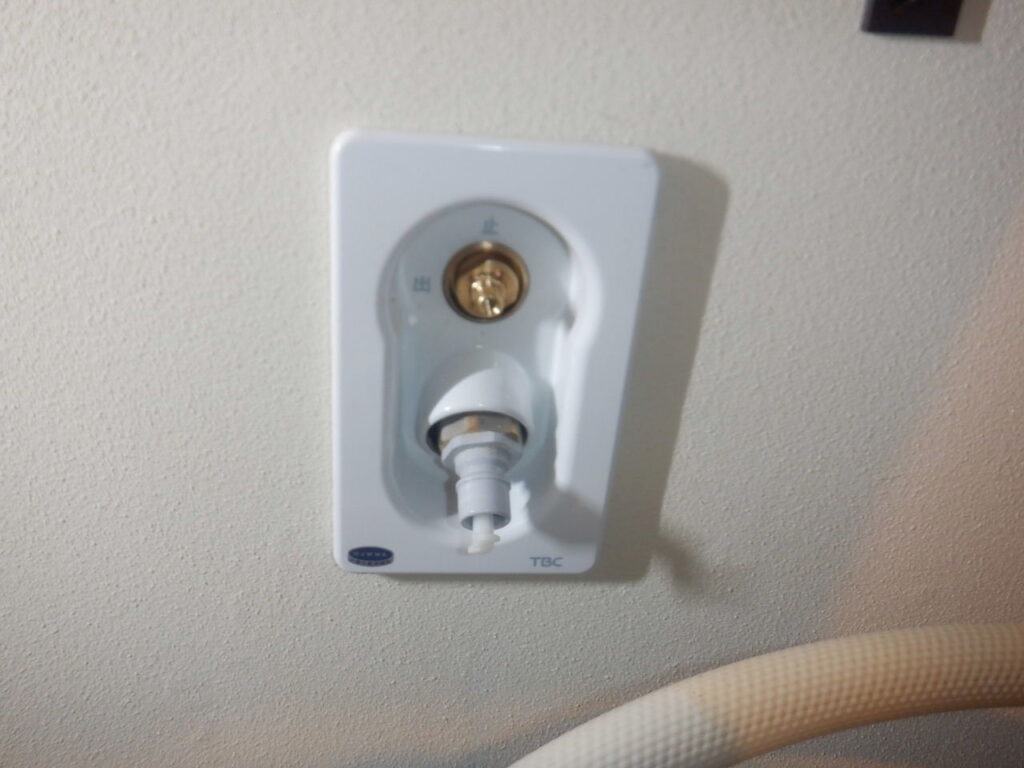

カバープレート、固定ナット、ハンドルを取り外し時と逆の手順で取付け直します。
ハンドルが閉まっている事を確認し、給水ホースを接続します。
接続部から水漏れが無ければ完成です。
これでも水漏れが起こる場合は、給水ホース側に原因があると考えられます。
作業難易度（5段階）
作業難易度は「1.5」です。
カプラーセットの取り外し時、狭い箇所になるので工具が入りにくく、苦労するかもしれません。
作業時は必ずハンドルを閉め、水が出ない状態で分解を行いましょう。※給水ホースの接続時も同様です。
カートリッジ交換の場合は、水が噴き出す為、水道の大元（水道ﾒｰﾀｰのﾊﾞﾙﾌﾞなど）を止める必要があります。
＜補足＞SP1100N系の修理部品：ﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞ・ｶﾌﾟﾗｰｾｯﾄ
SP1100N系の場合（上の画像のハンドル形状）
バルブカートリッジ
SP（SC)1100N系 共通
ﾀﾌﾞﾁ(TBC) ﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞ SP1100N-B1
カプラーセット
SP1100N系用
ﾀﾌﾞﾁ（TBC) ｶﾌﾟﾗｰｾｯﾄ SP1100N-K1-P
SC1100N系用（寒冷地向け）
ﾀﾌﾞﾁ（TBC) ｶﾌﾟﾗｰｾｯﾄ SC1100N-K1-P
着脱時にあると作業がし易いです。SP（SC)1100N系専用
