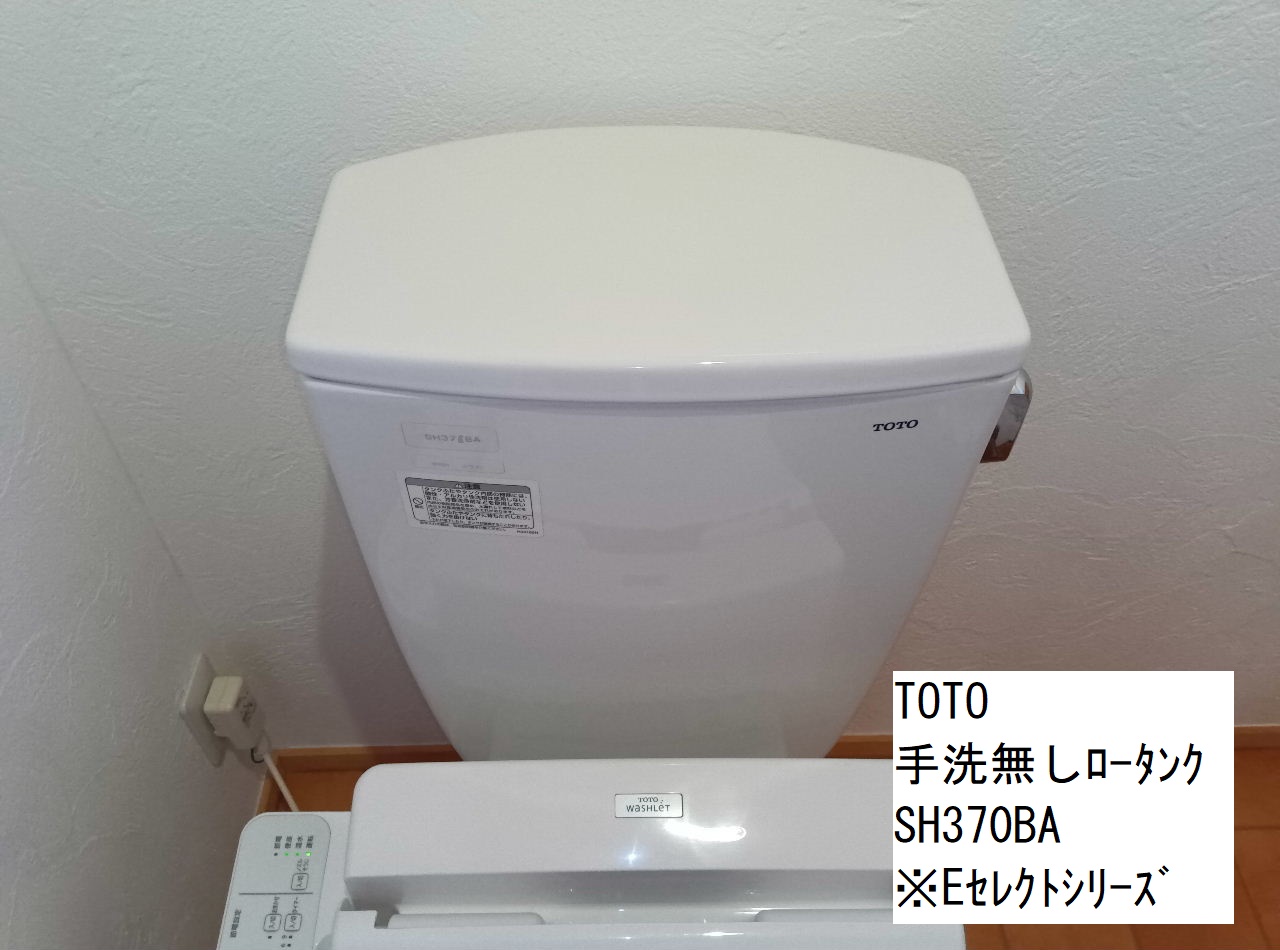

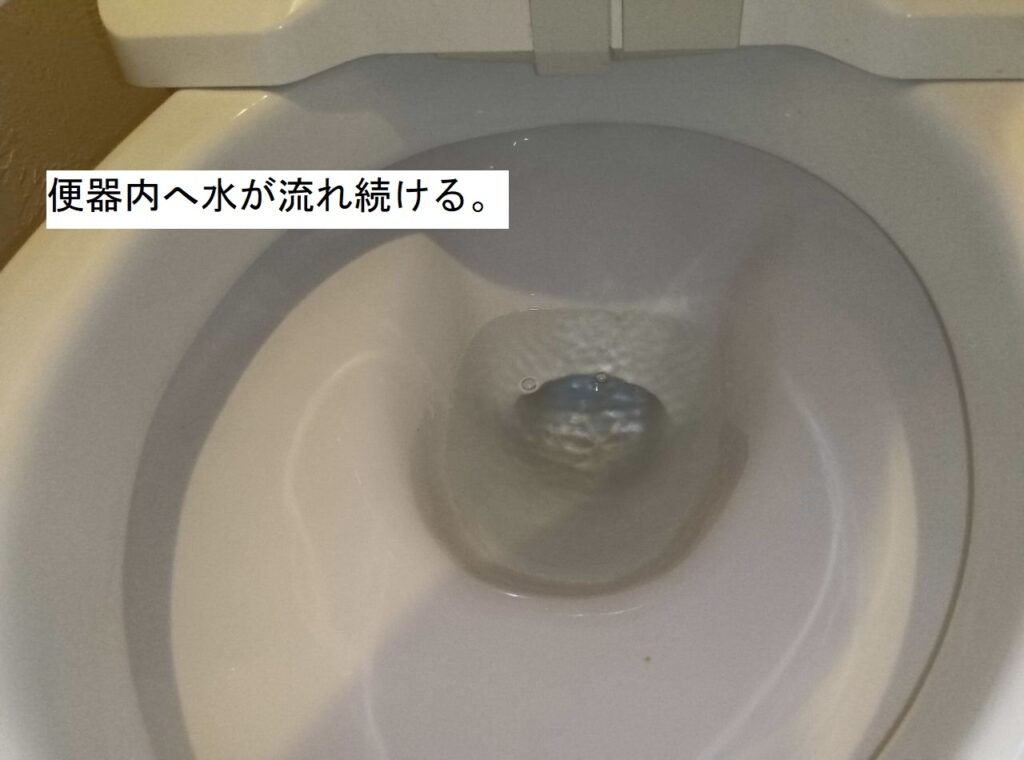

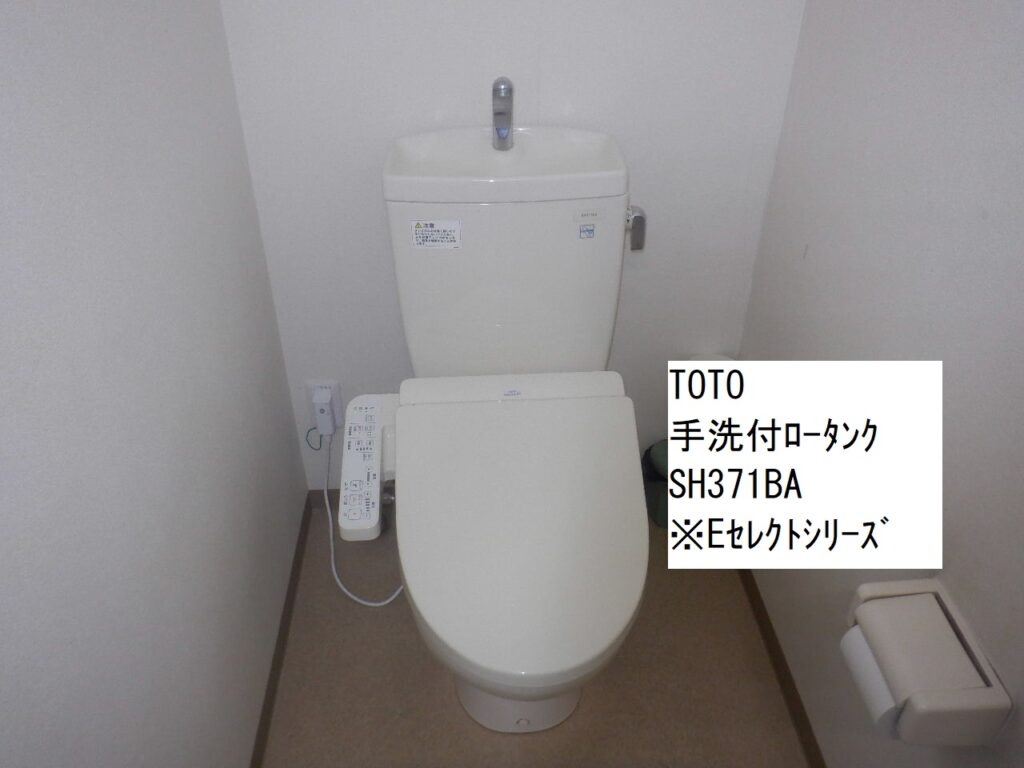

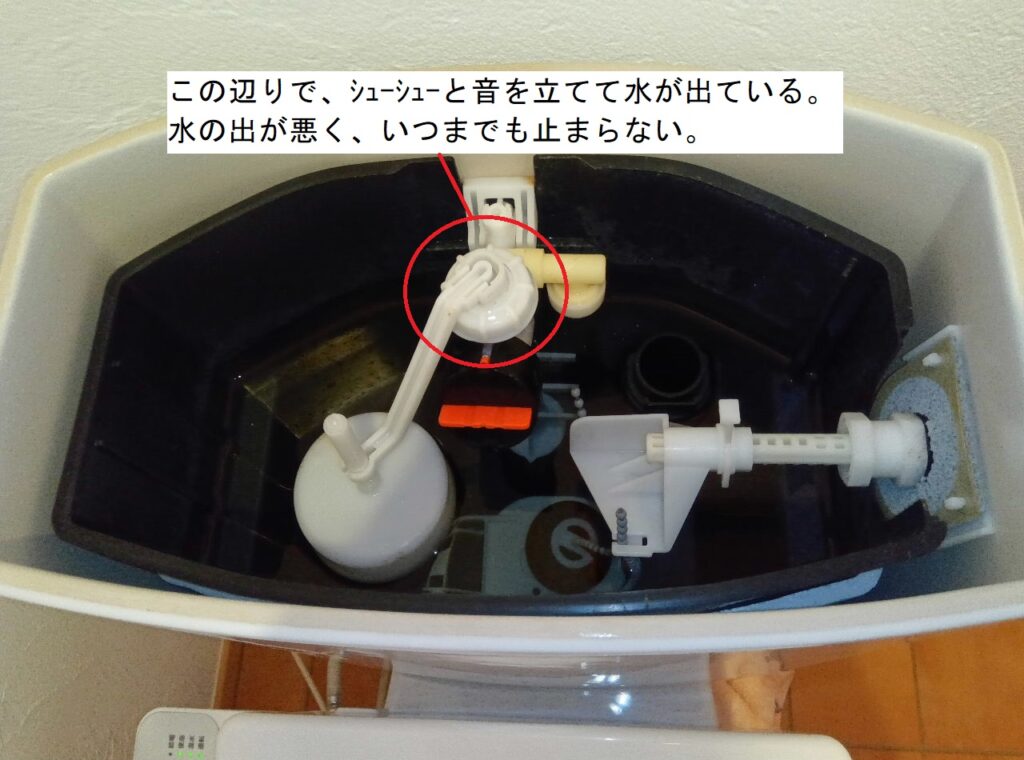

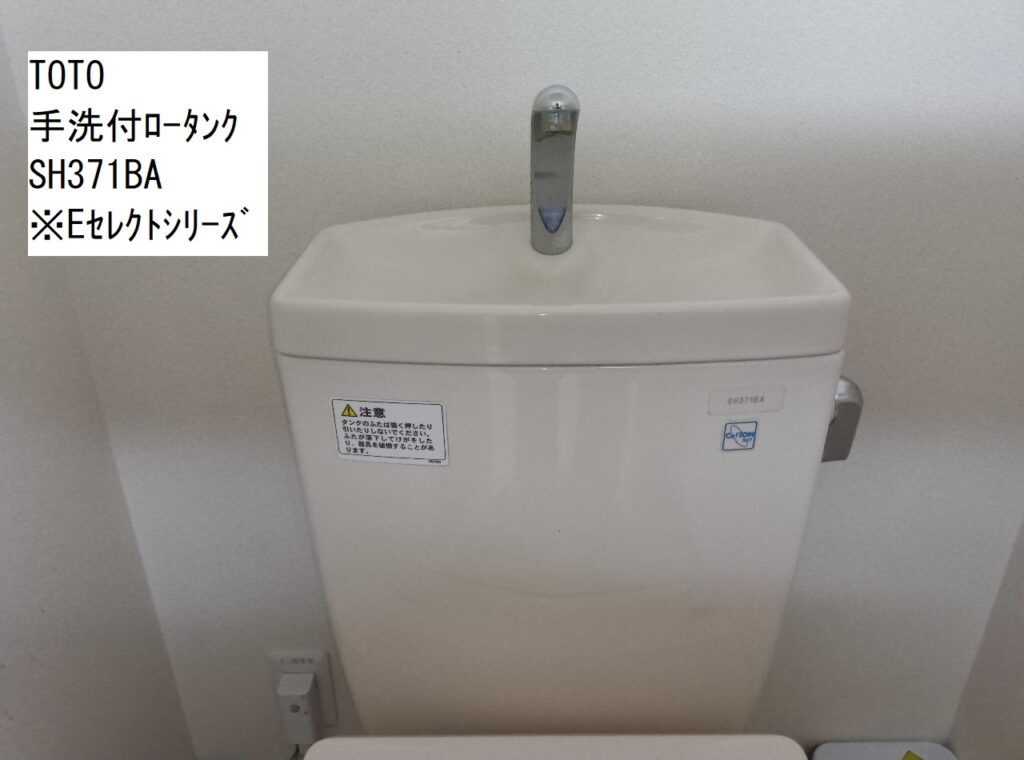

TOTO　SH370BA・SH371BA　【ﾎﾞｰﾙﾀｯﾌﾟ･排水弁交換方法】ﾄｲﾚﾛｰﾀﾝｸ　＜水が溜まらない・止まらない＞修理方法　※Eｾﾚｸﾄｼﾘｰｽﾞ

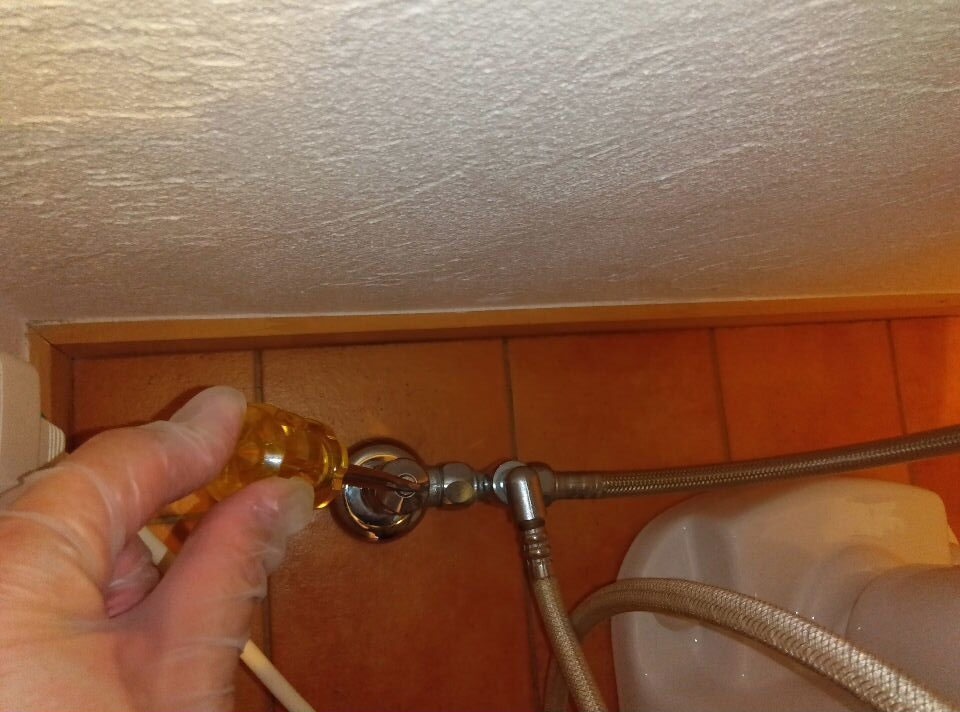

止水栓をマイナスドライバーで閉め、水を止めます。

タンクの水を流し、空にします。

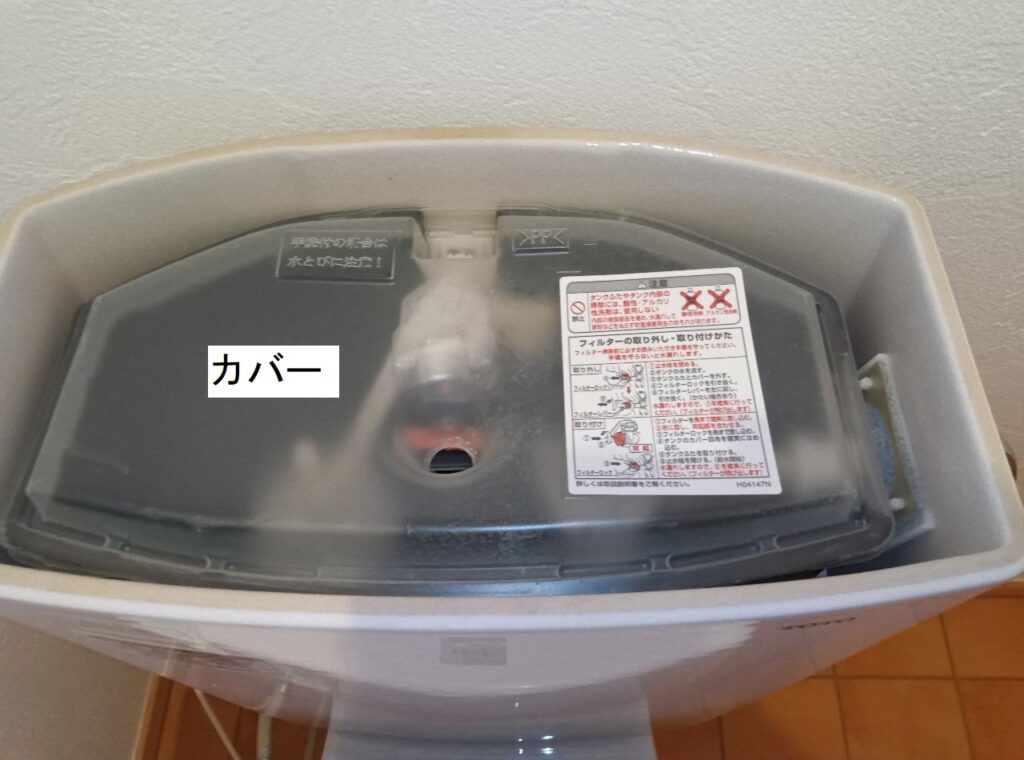

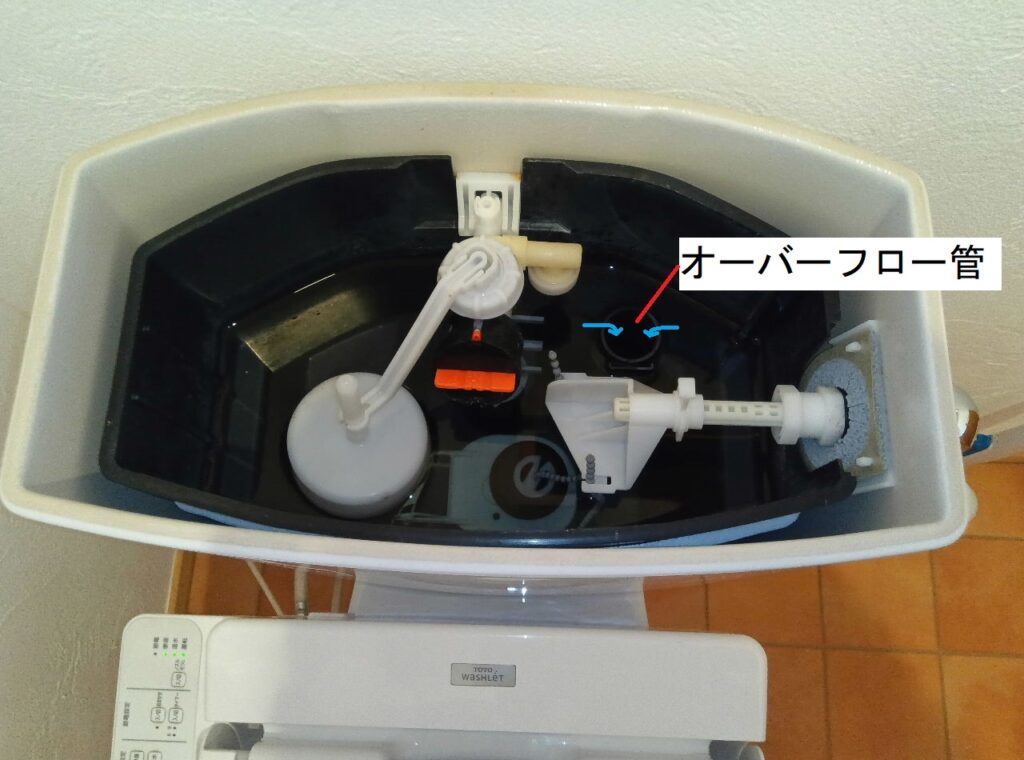

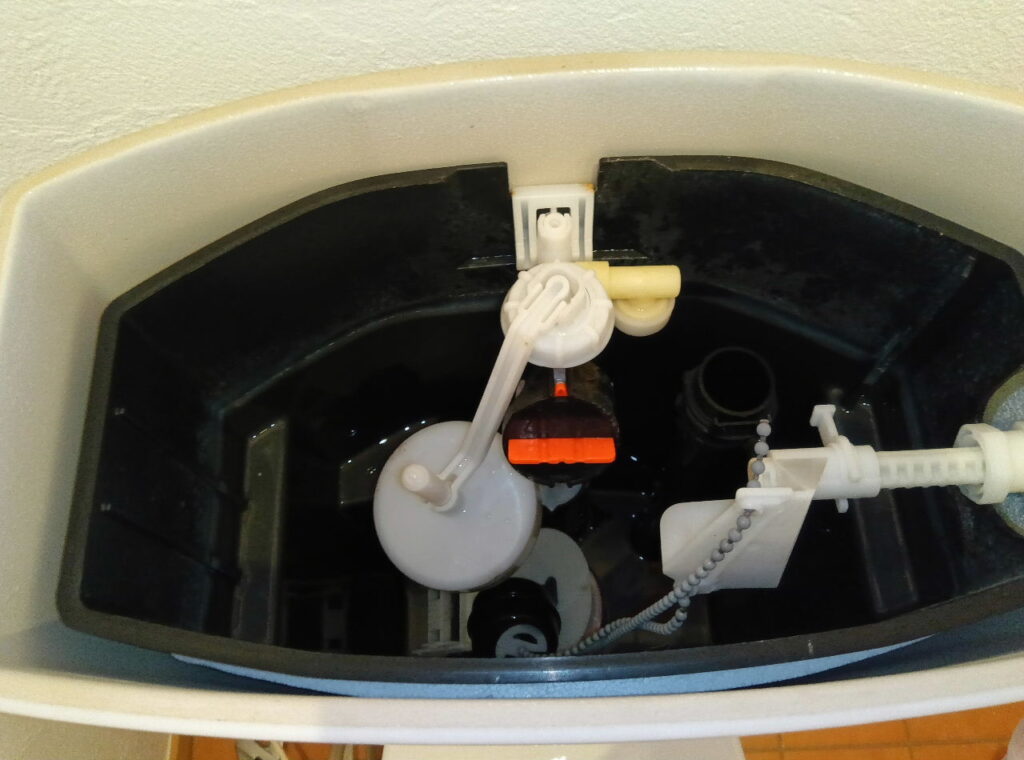

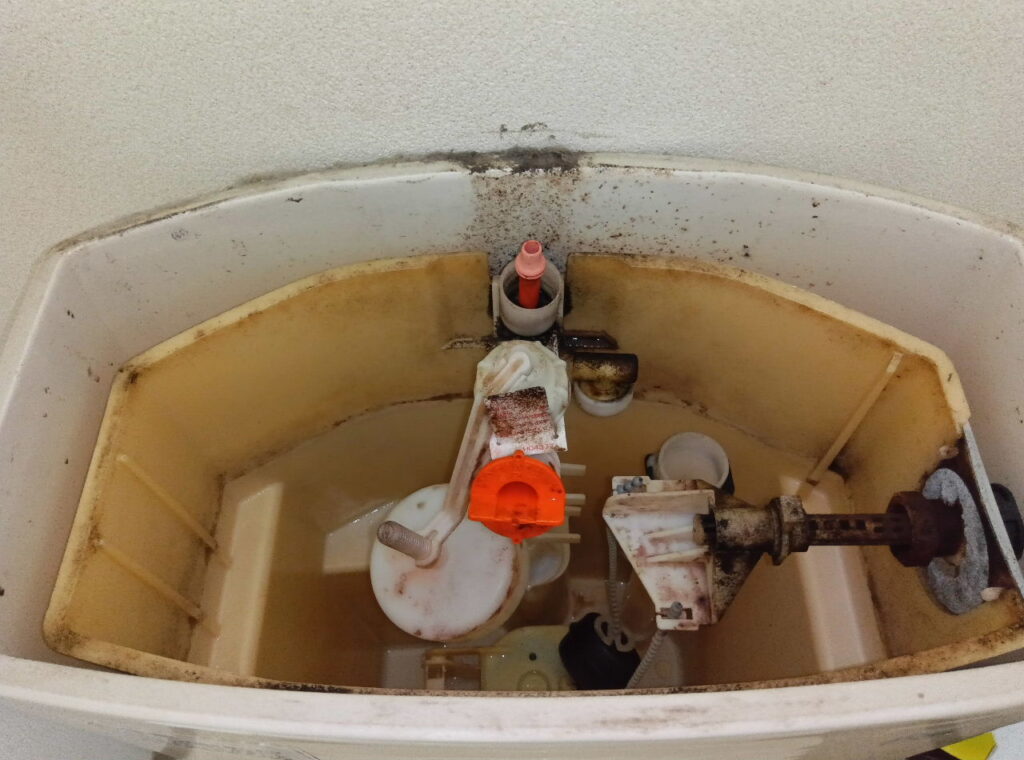

タンクのフタ、内部タンクのカバーを取り外す。

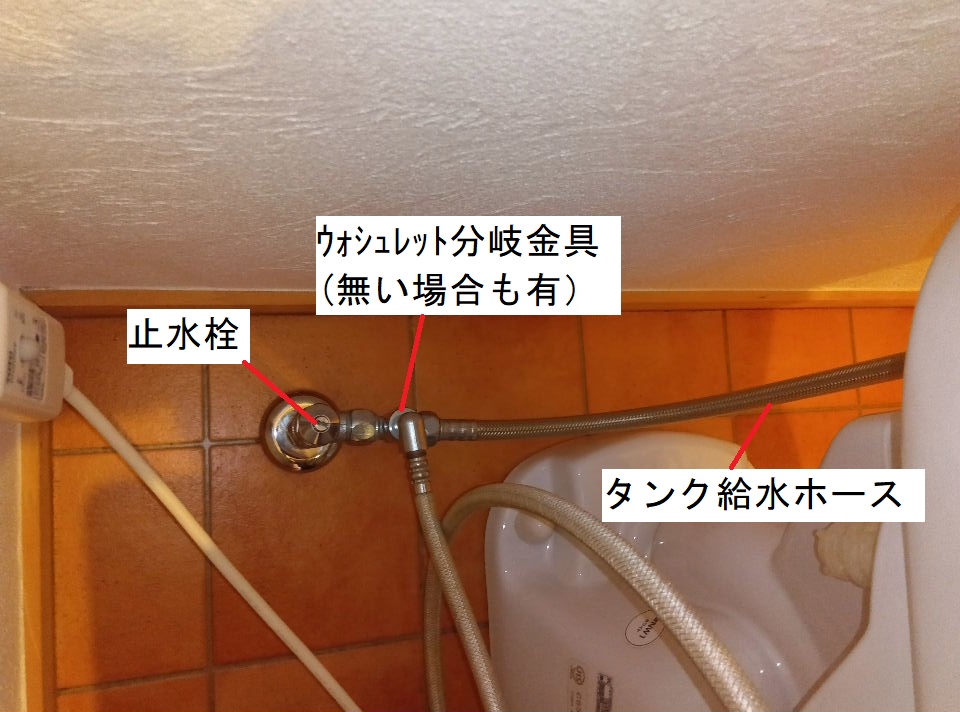

止水栓（ウォシュレットなどが付いている場合は、分岐金具）から給水ホースを取り外します。

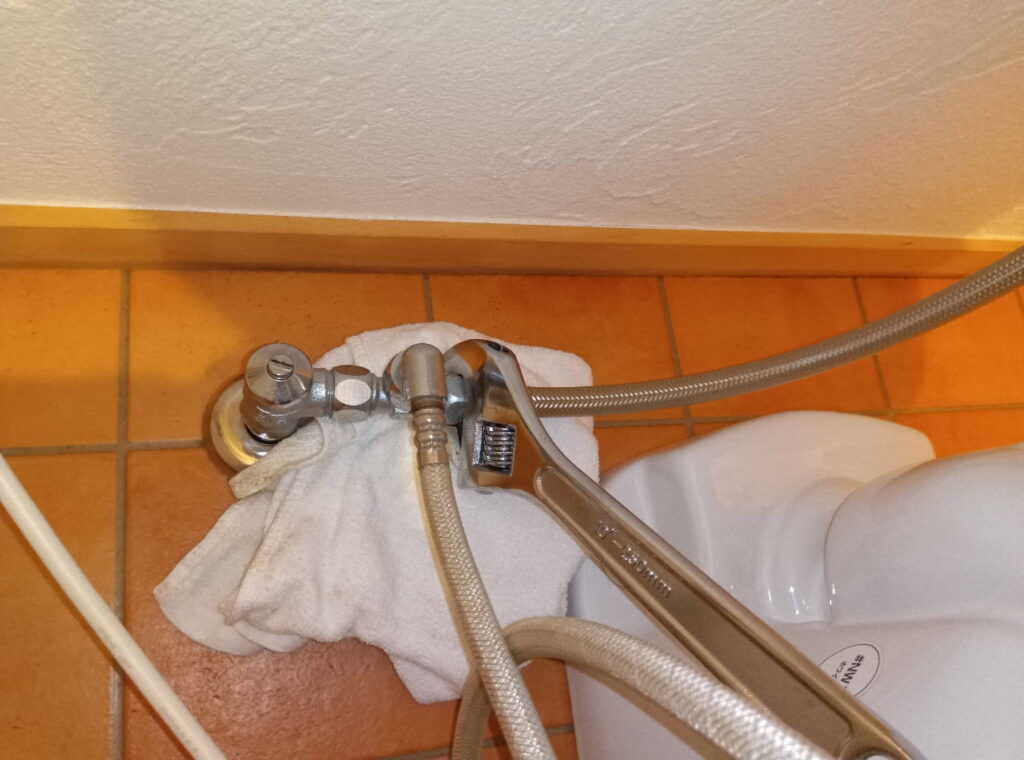

工具を使用し、給水ホース先端のナットを緩めます。

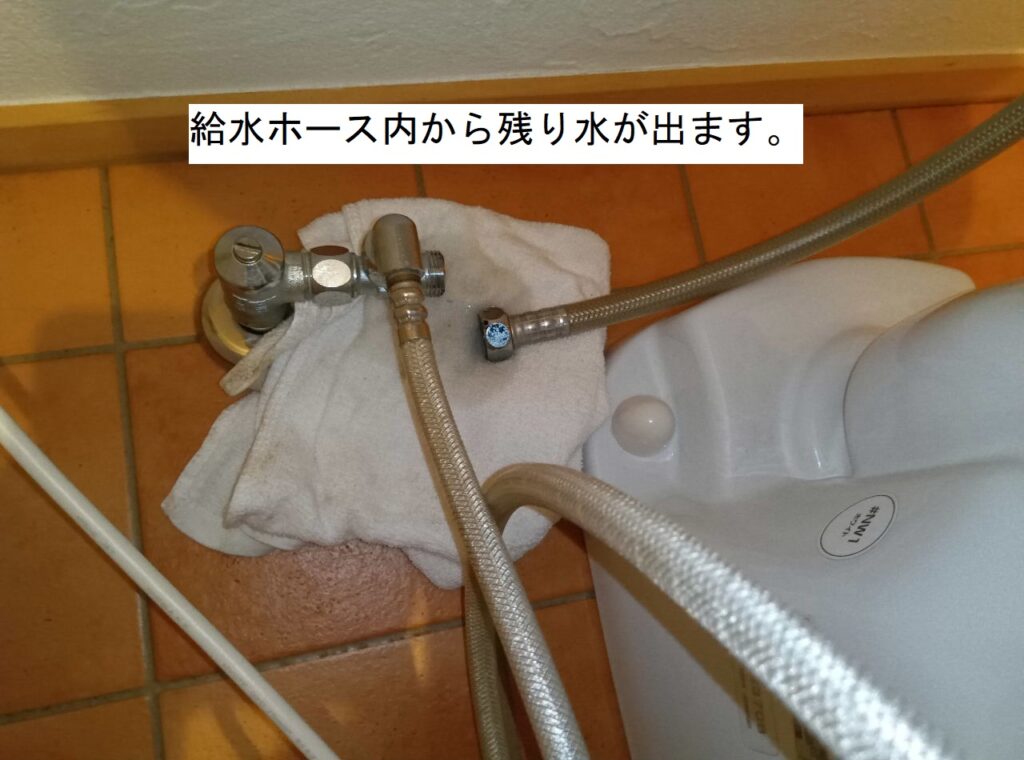

給水ホース内部から残り水がでます。タオルなどを準備しておきましょう。

分岐金具が付いている場合は、一緒に緩まないように、分岐金具を固定しながらナットを緩めましょう。

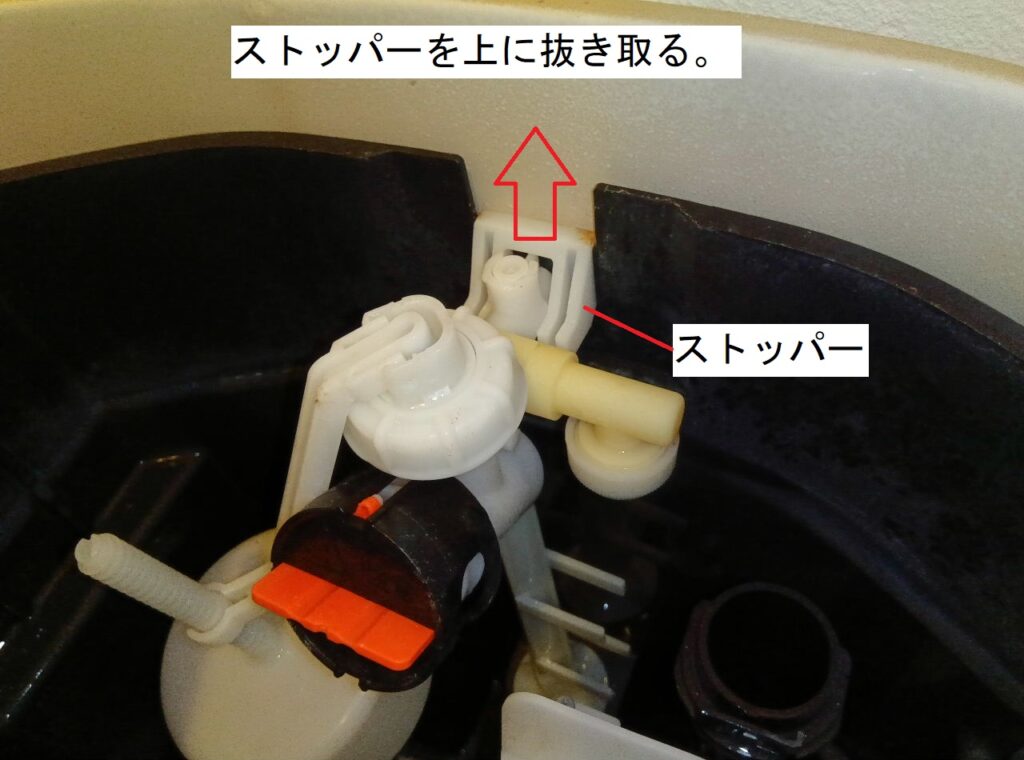

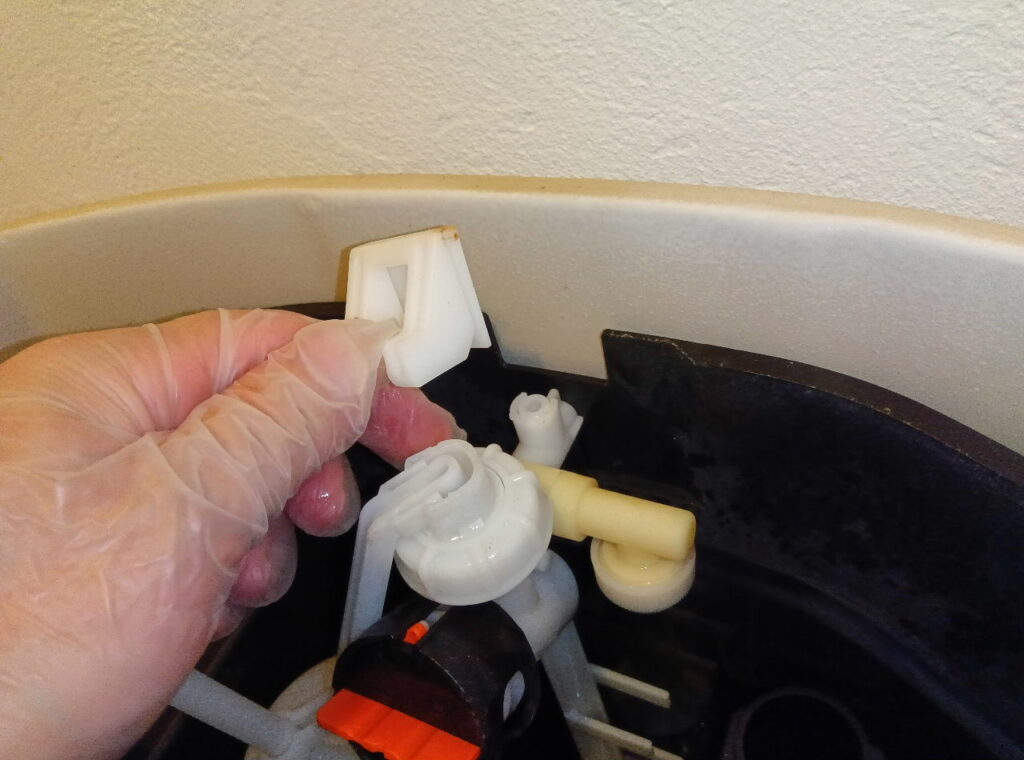

ボールタップを後方で固定しているストッパーを真上に抜き取ります。

ストッパーは再利用するので、紛失しない様に注意しましょう。

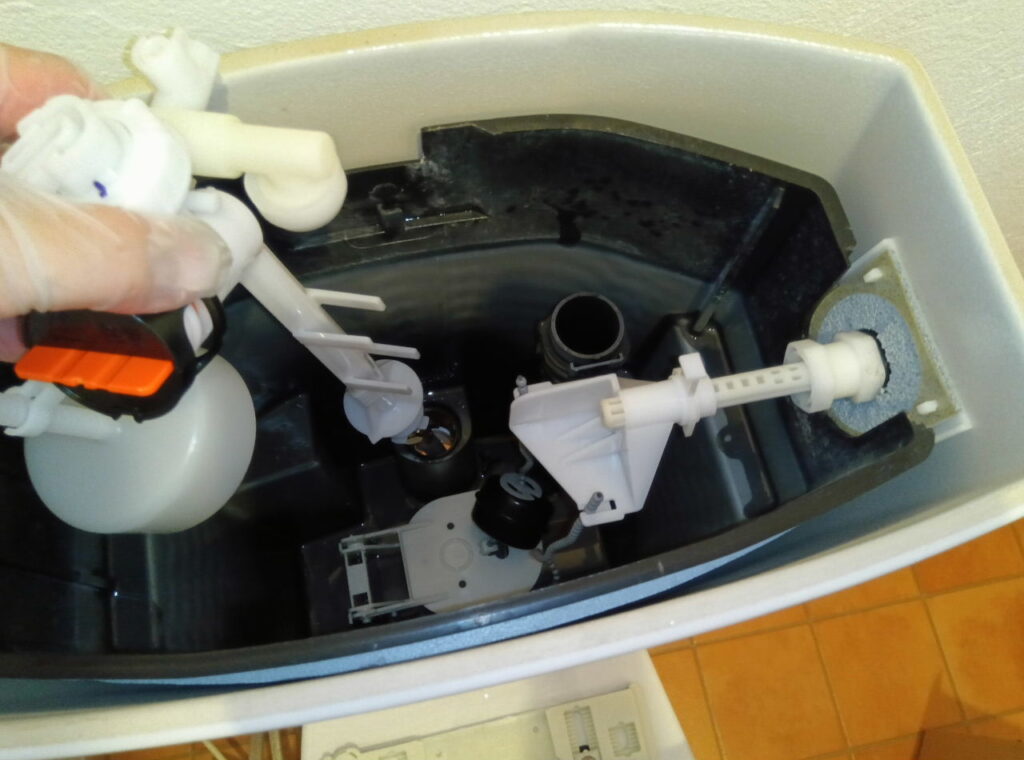

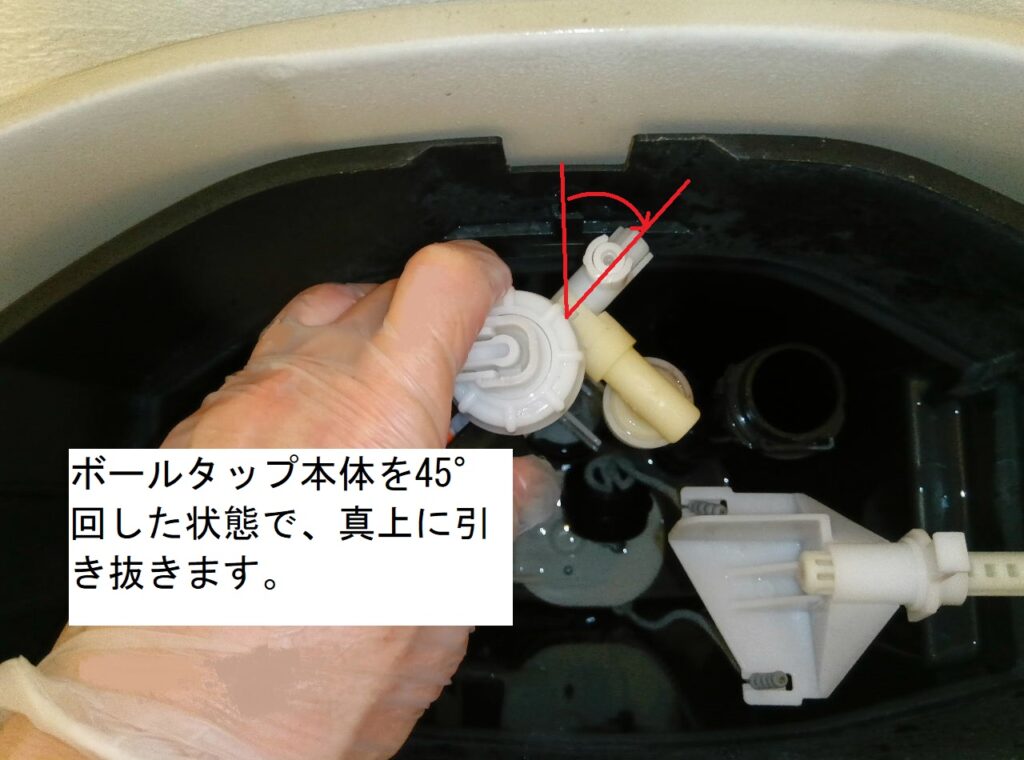

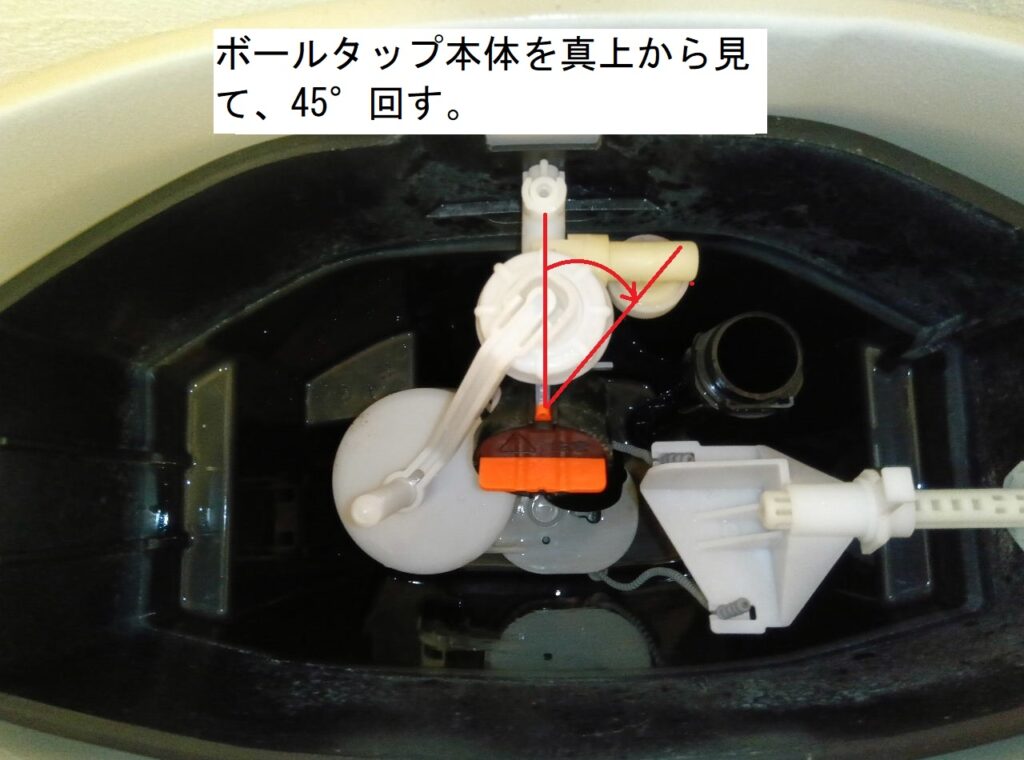

ボールタップ本体を手で掴み、真上から見て右に45°回します。

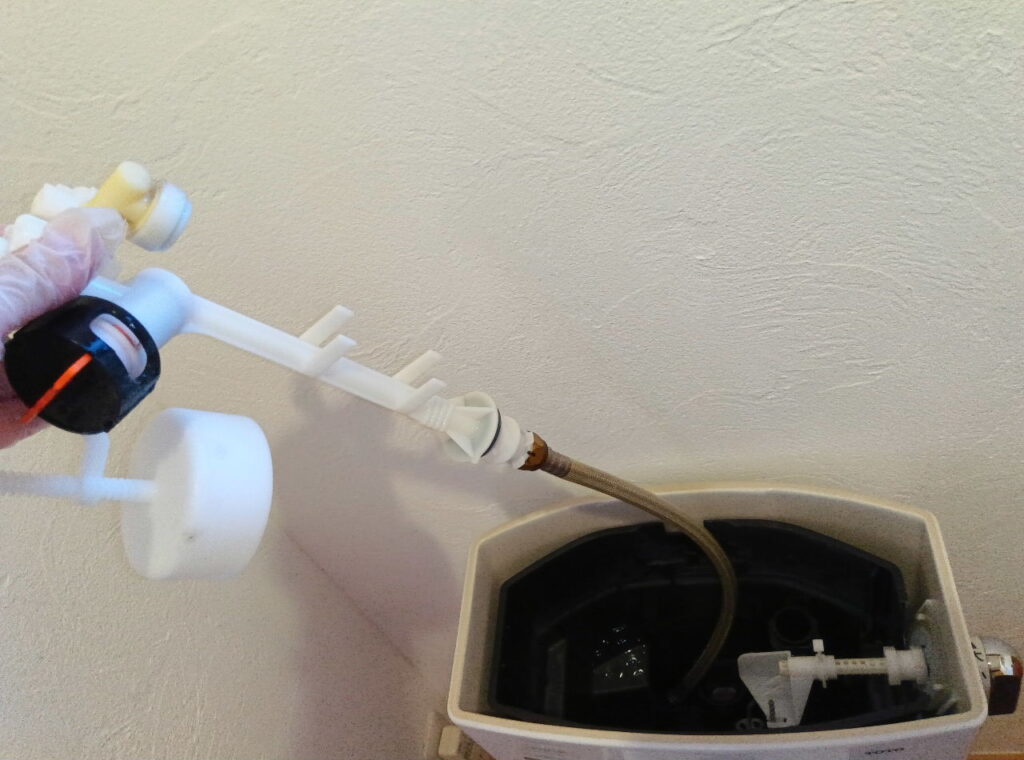

45°回した位置で、ボールタップ本体を真上に引き抜きます。

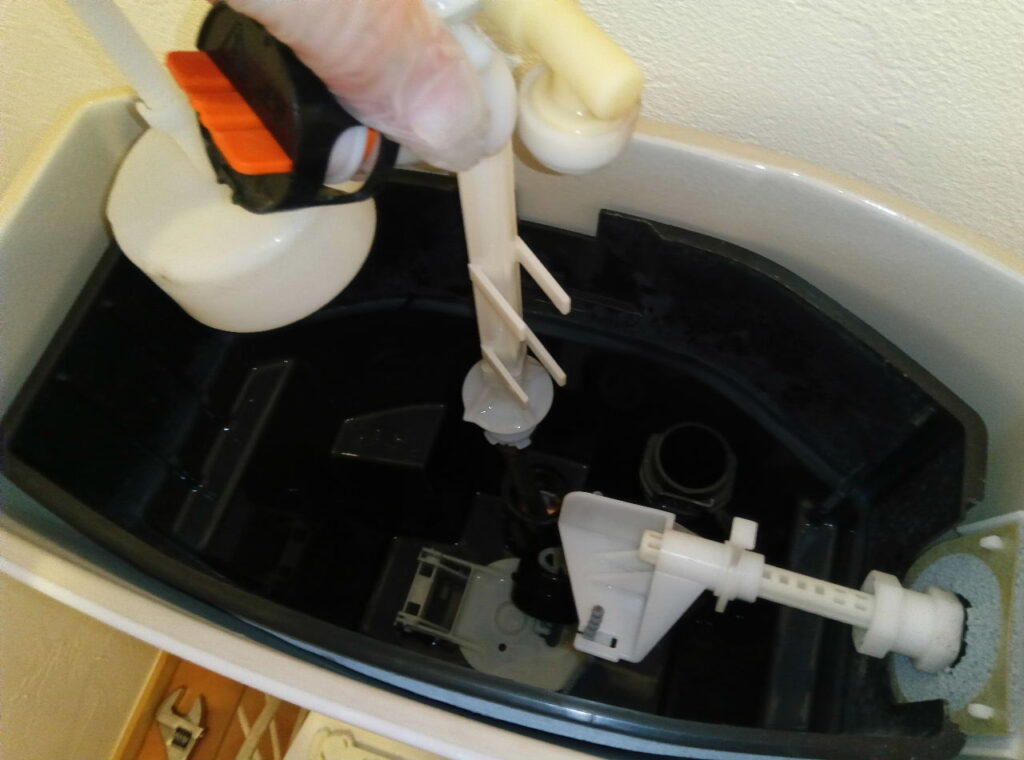

そのまま給水ホースまで引き抜きましょう。

給水ホース先端のナット部分が、タンクの下穴に引っ掛かる事があります。

排水弁部の交換も一緒に行う場合は、排水弁部の交換へ

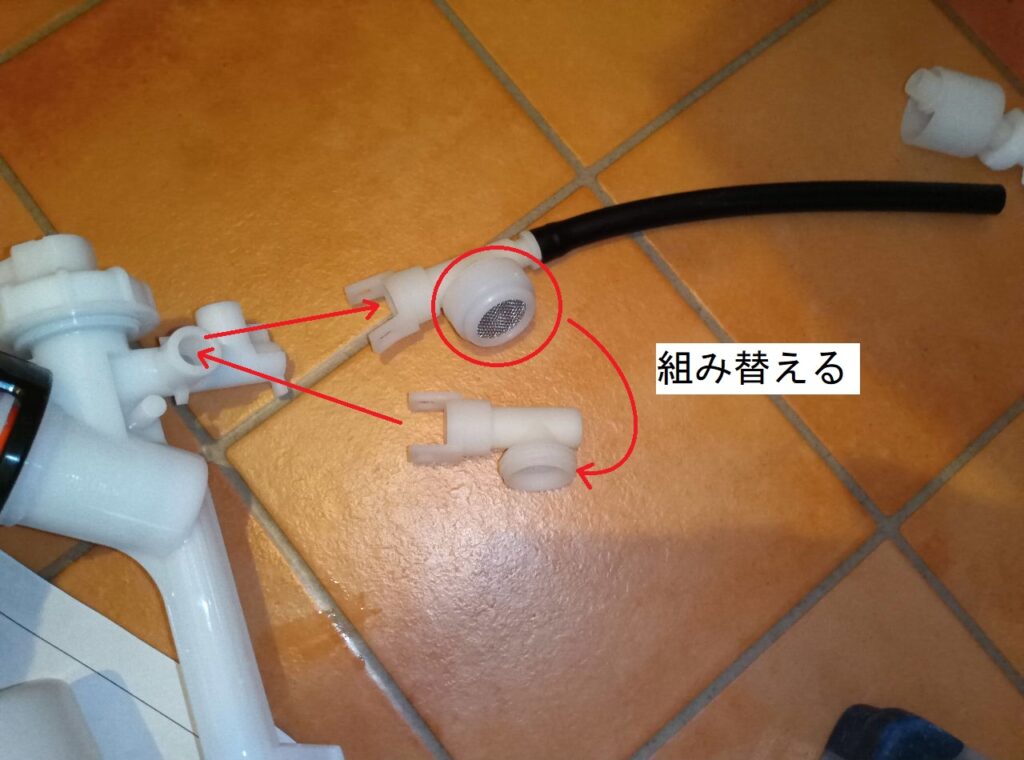

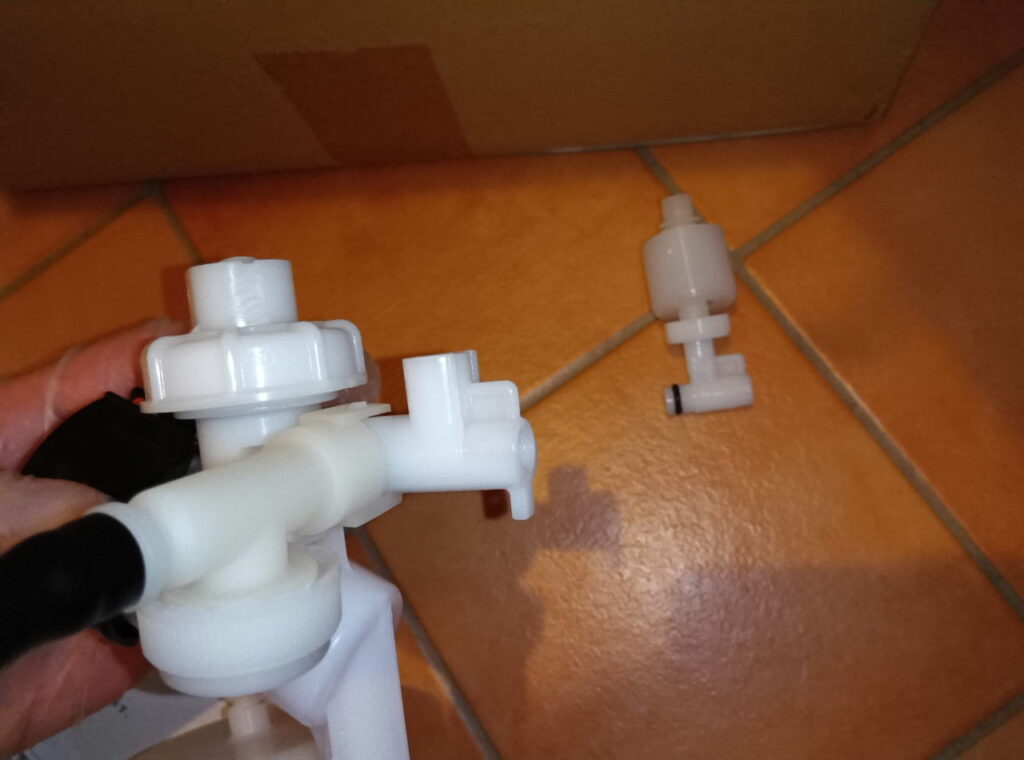

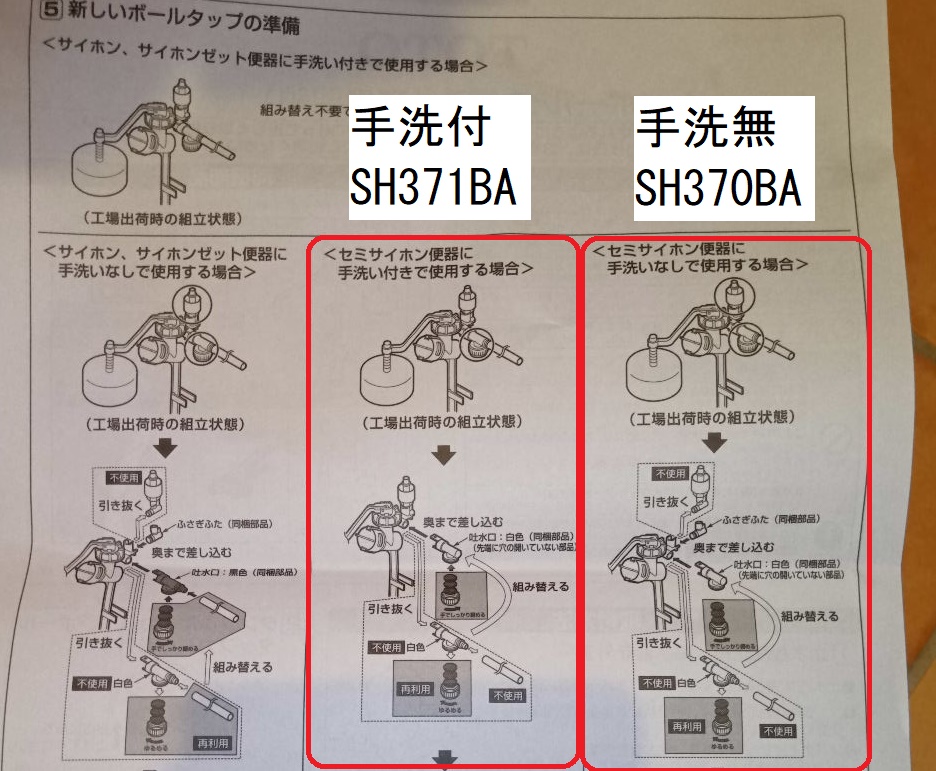

SH371BA（手洗い付）・SH370BA（手洗い無）の場合、ボールタップの組み換えが必要になります。

※施工説明書を参照

こちらの便器はセミサイホン式です。

＜SH370BA・SH371BA　どちらも＞

吐水口の交換

＜SH370BAのみ＞

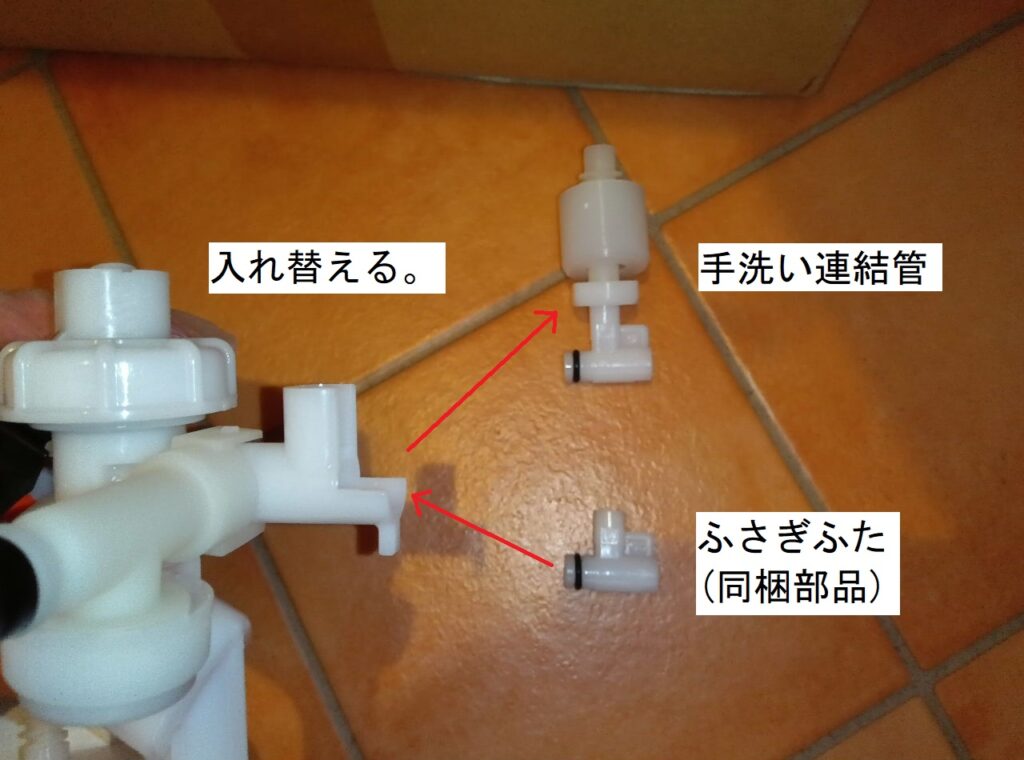

手洗い連結管の取り外し。

新しいボールタップを、取り外しと逆の手順でタンクに取り付けます。

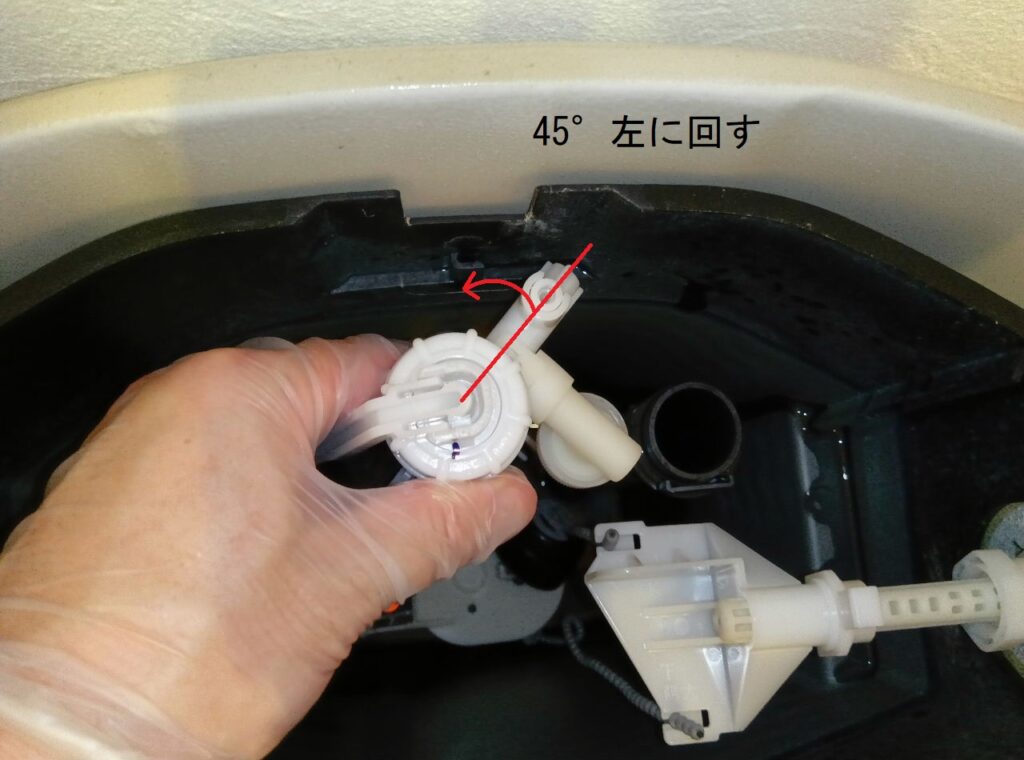

右４５°の状態で差し込み、左４５°に回して、固定します。

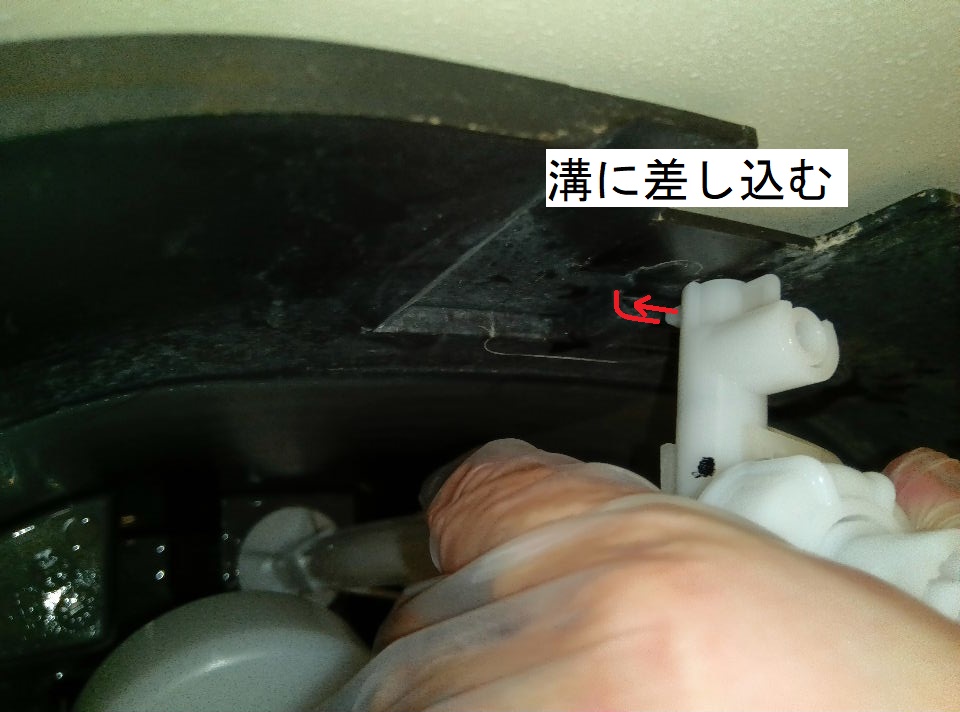

ボールタップの後方のツメを、タンクの溝にはめ込みましょう。

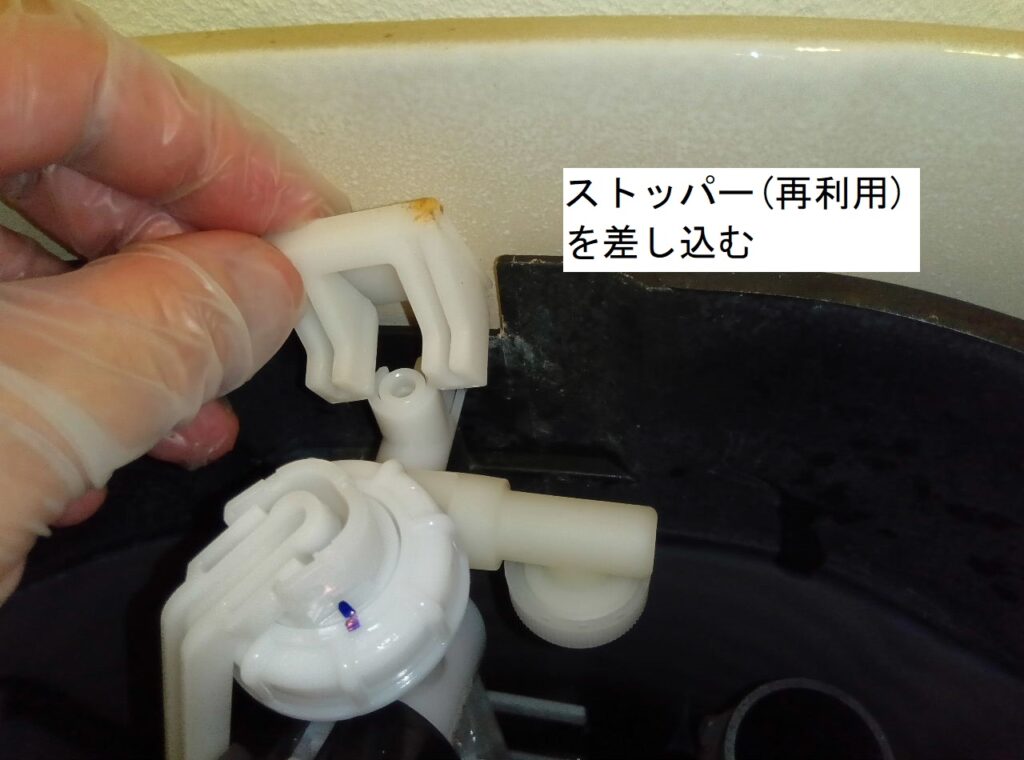

ストッパーの再取付。

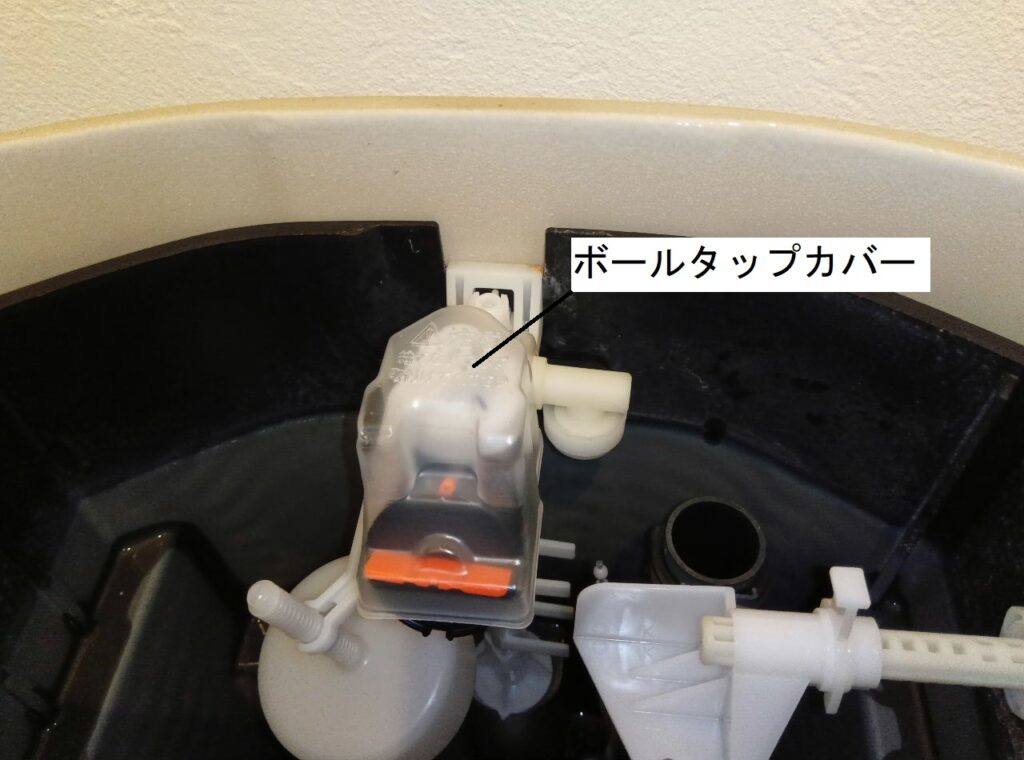

付属のボールタップカバー（半透明）をしっかりと取付けてください。

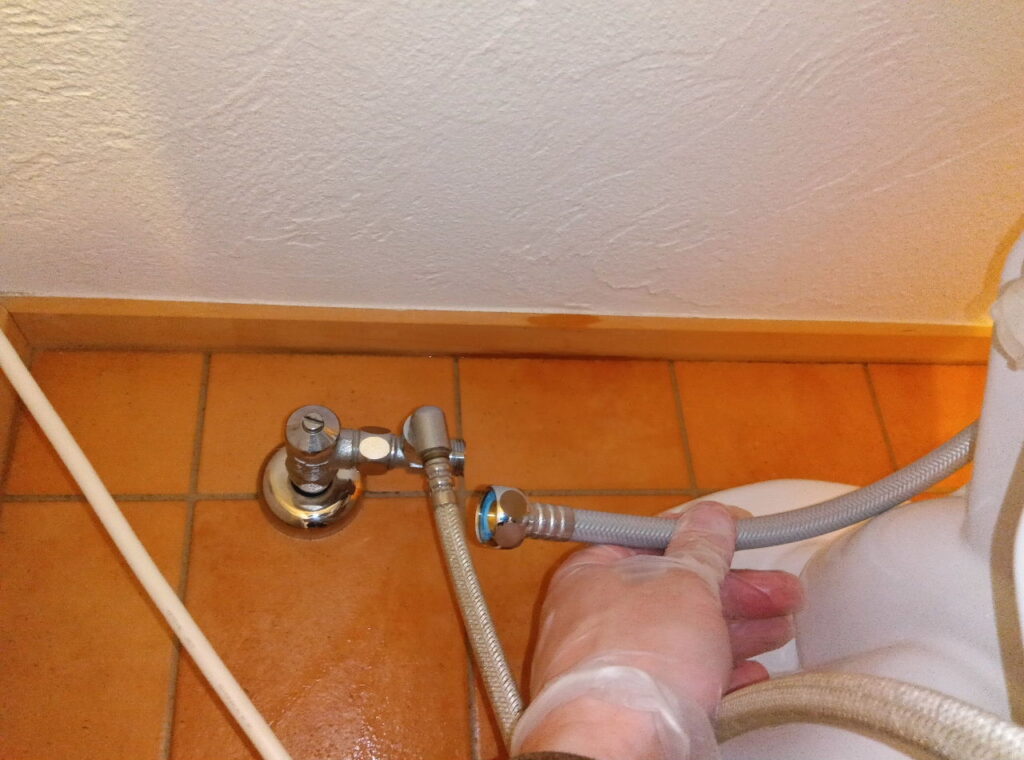

付属のパッキンを入れ、給水ホースを止水栓（分岐金具）に接続します。

手洗い付（SH371BA）の場合

手洗い管から水が噴き出しますので、指で押さえて止水栓を開けます。

水が止まる事、給水ホースの接続部に水漏れが無い事を確認します。

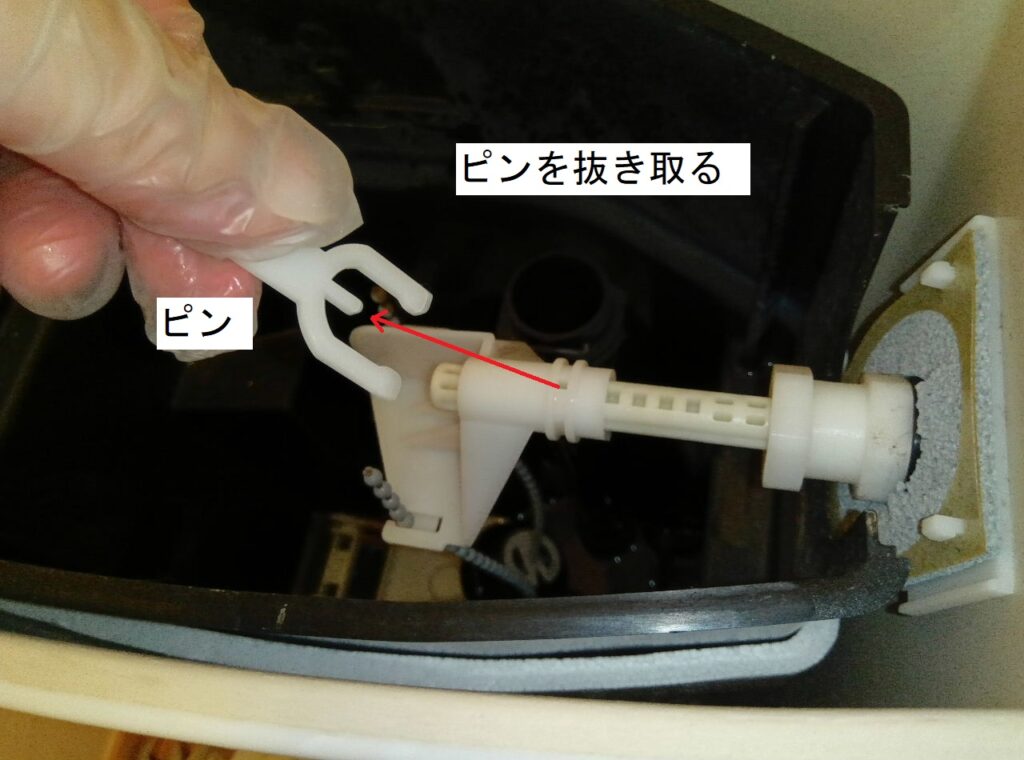

スピンドルからピンを抜き取ります。

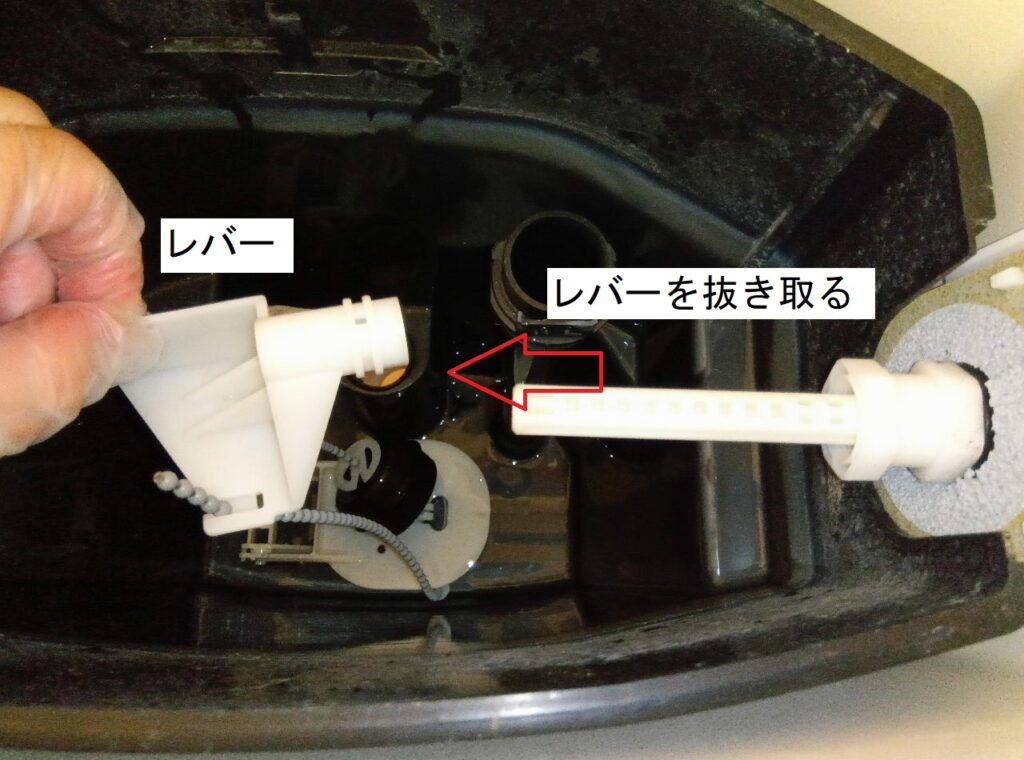

レバーをスピンドルから抜き取ります。

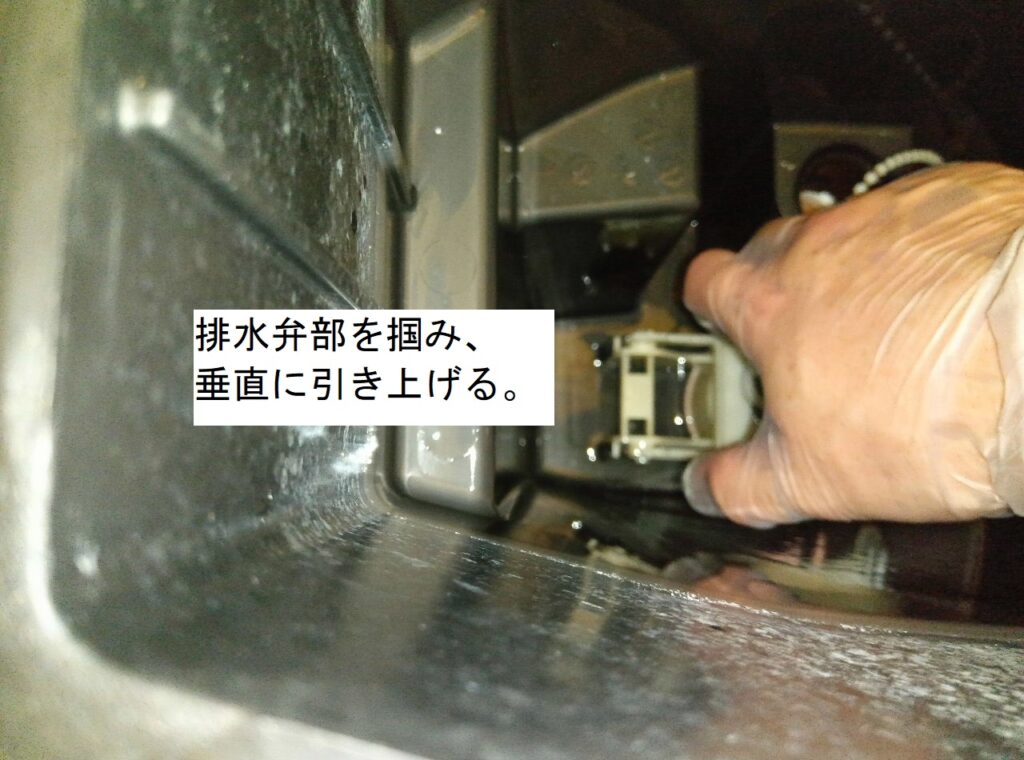

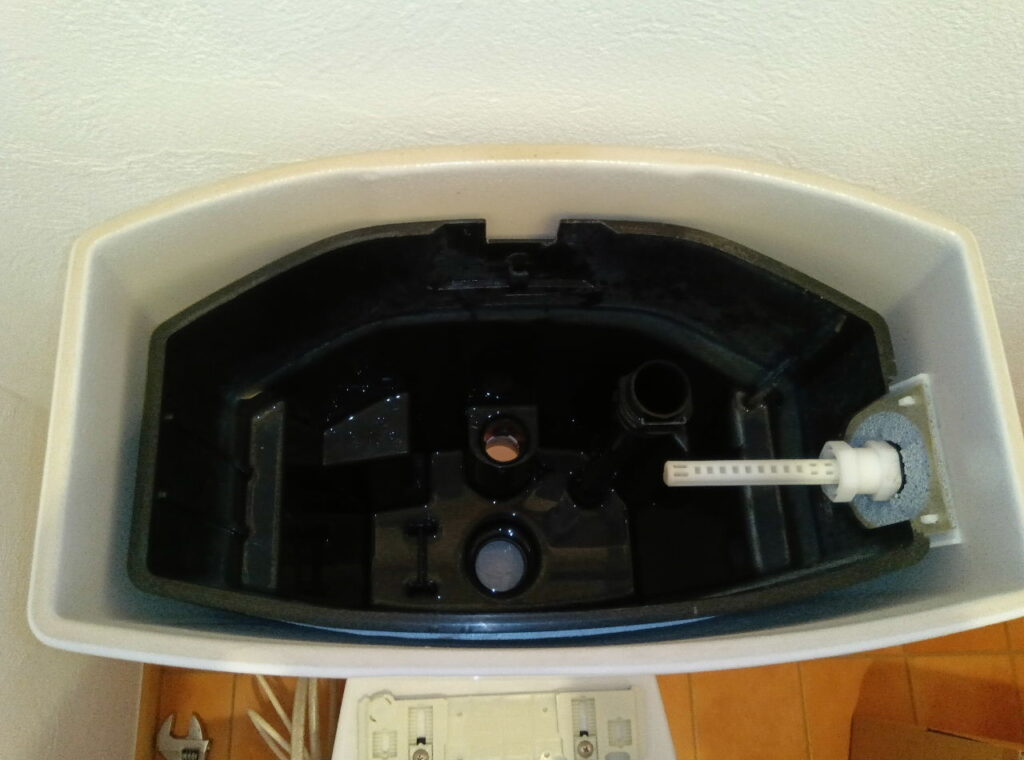

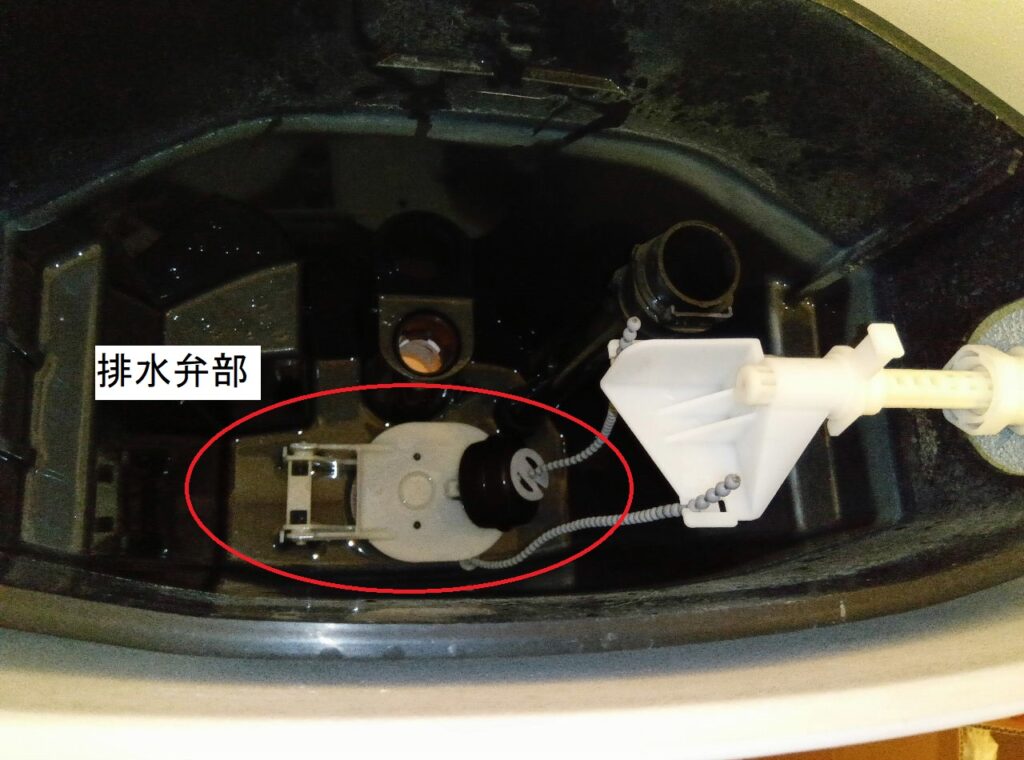

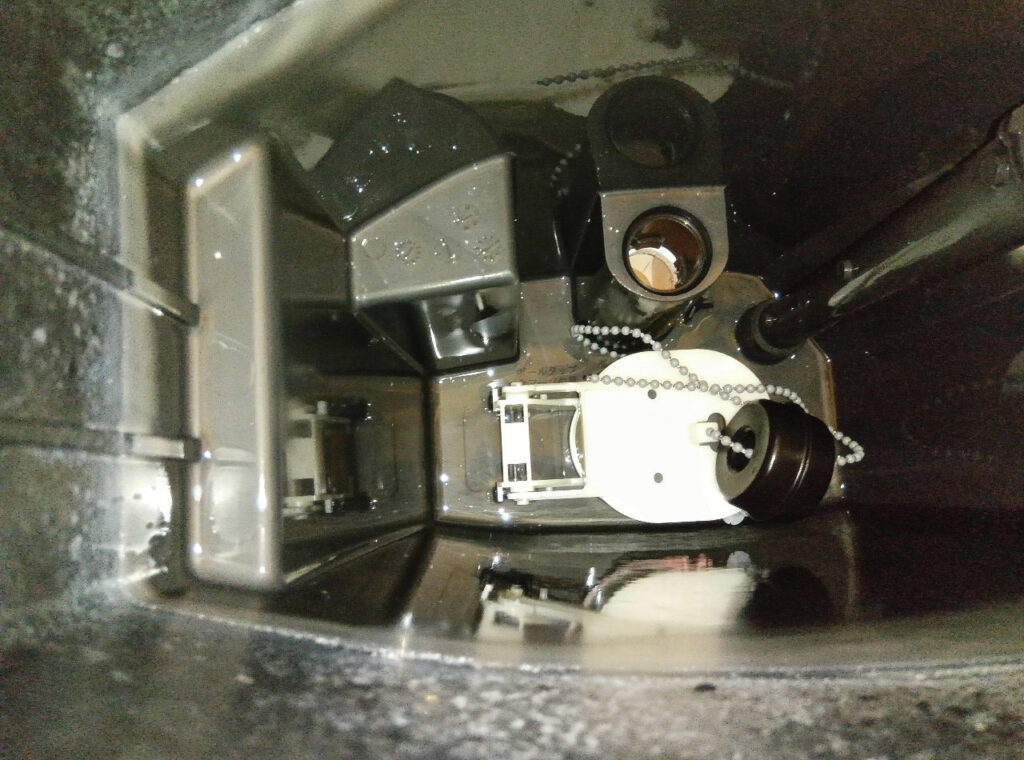

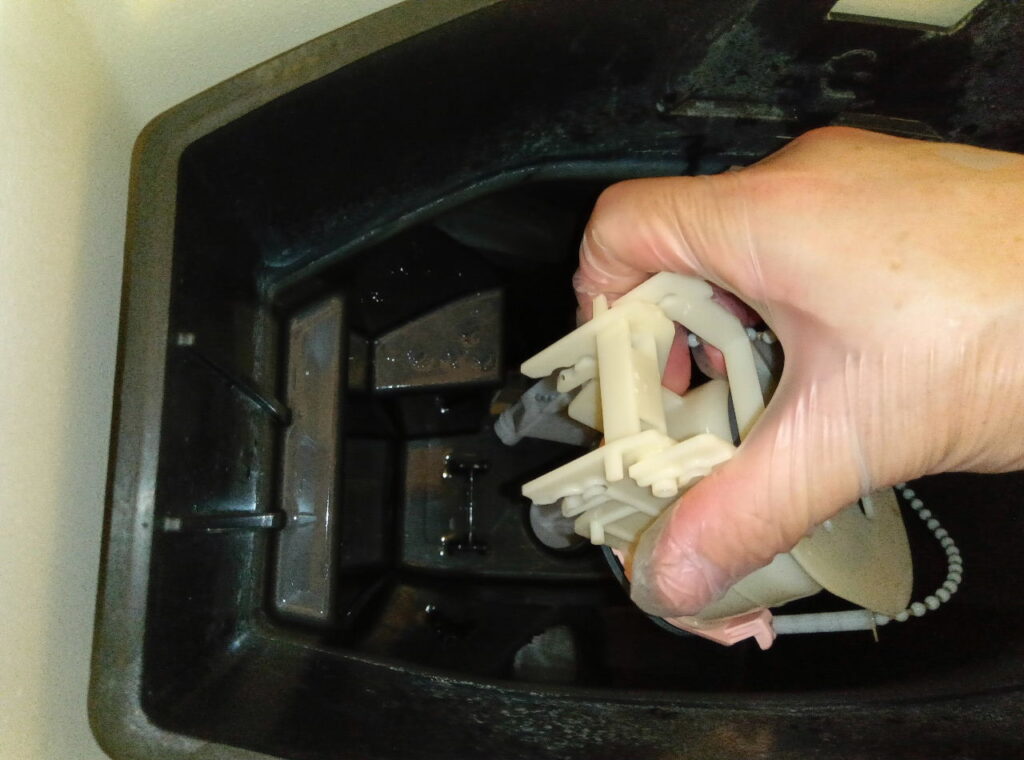

排水弁部を手で掴み、垂直に引き抜きます。

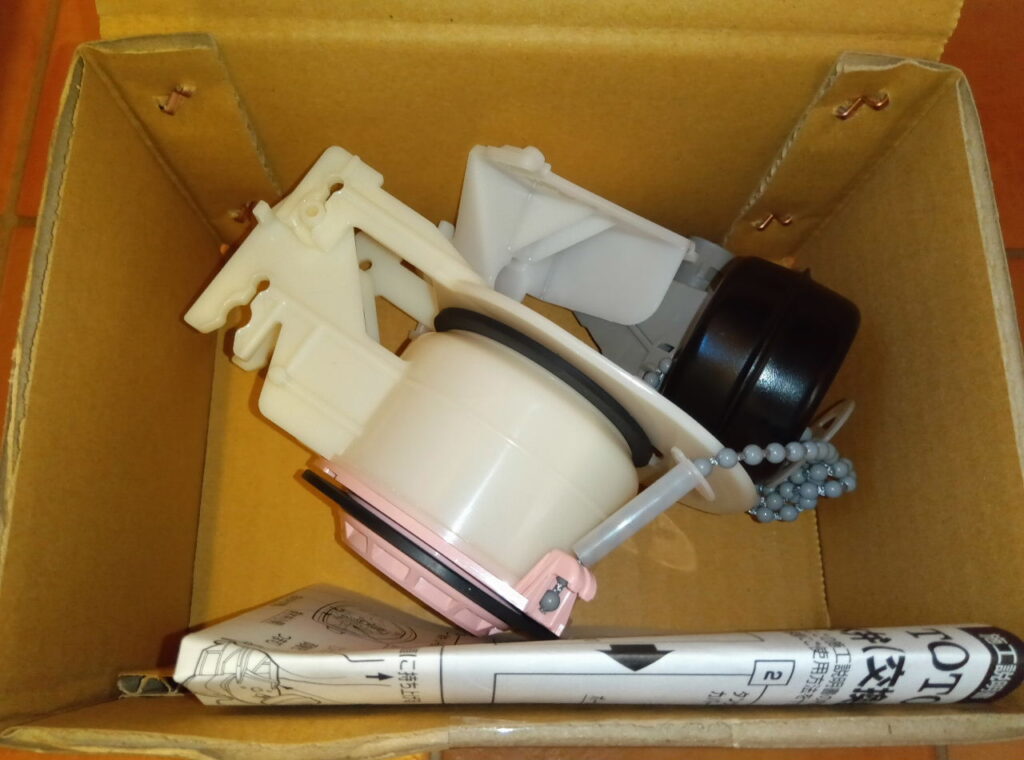

取り外しと逆の手順で、排水弁部をタンクの底面にはめ込みます。

「カチッ」と音がするまでしっかりと取付ける。

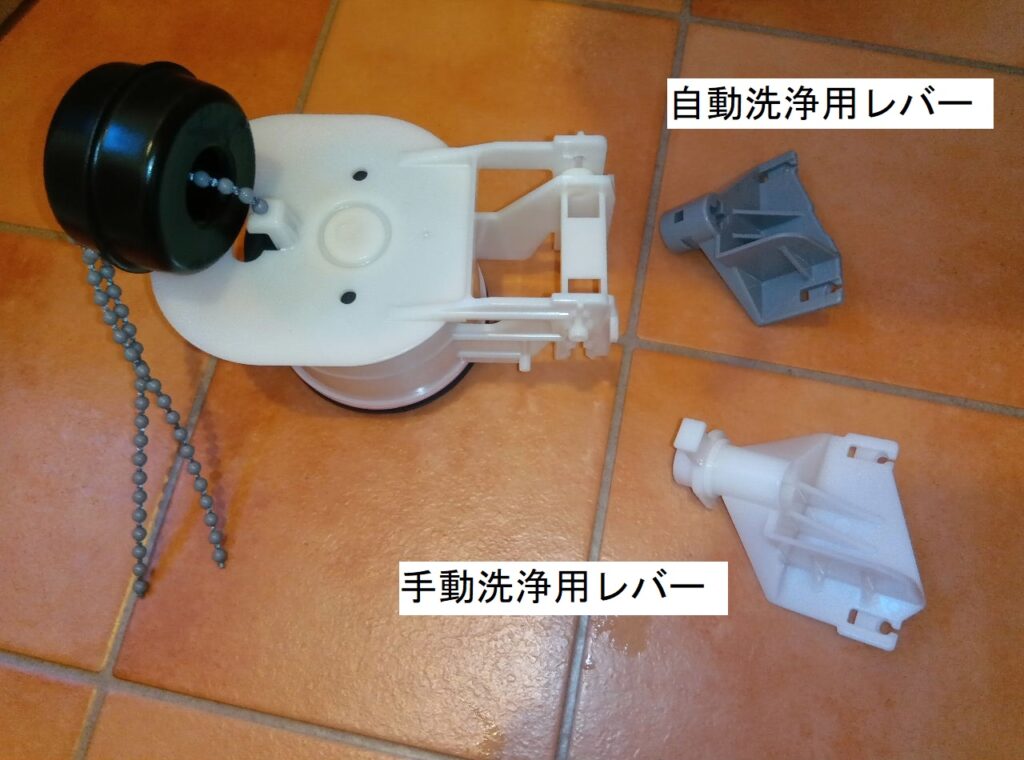

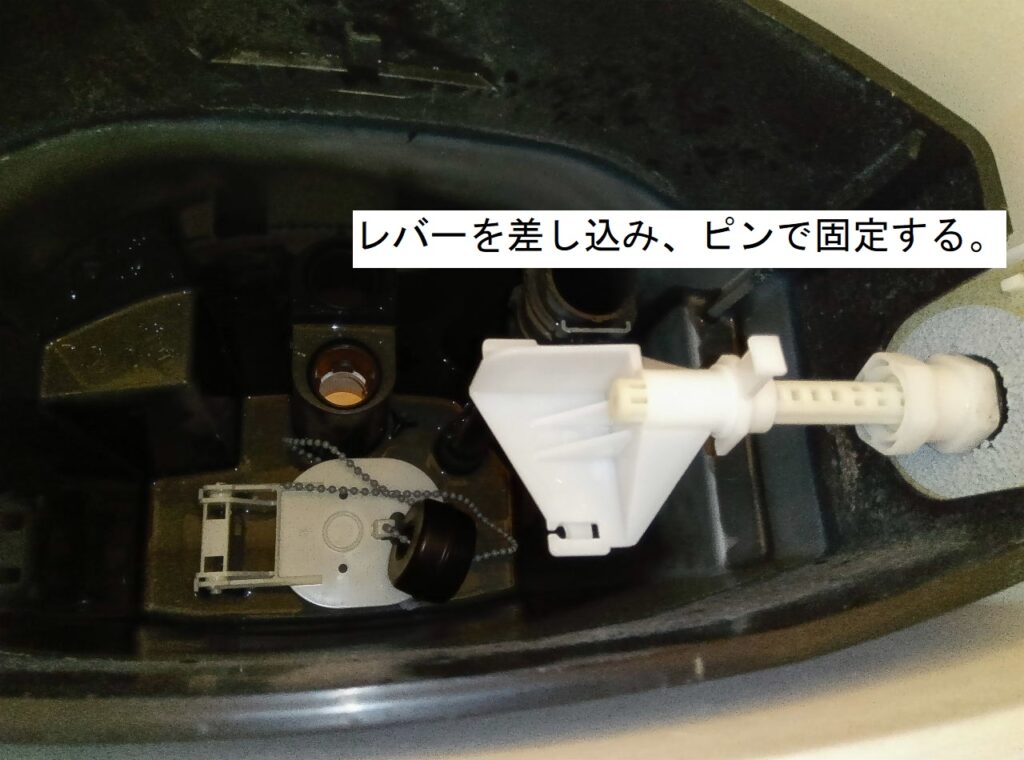

新しい排水弁部に付属のレバー（白・またはグレー）をスピンドルに通し、ピンで固定します。

自動洗浄機能付きのウォシュレットの場合は、グレーのレバーを取付けます。

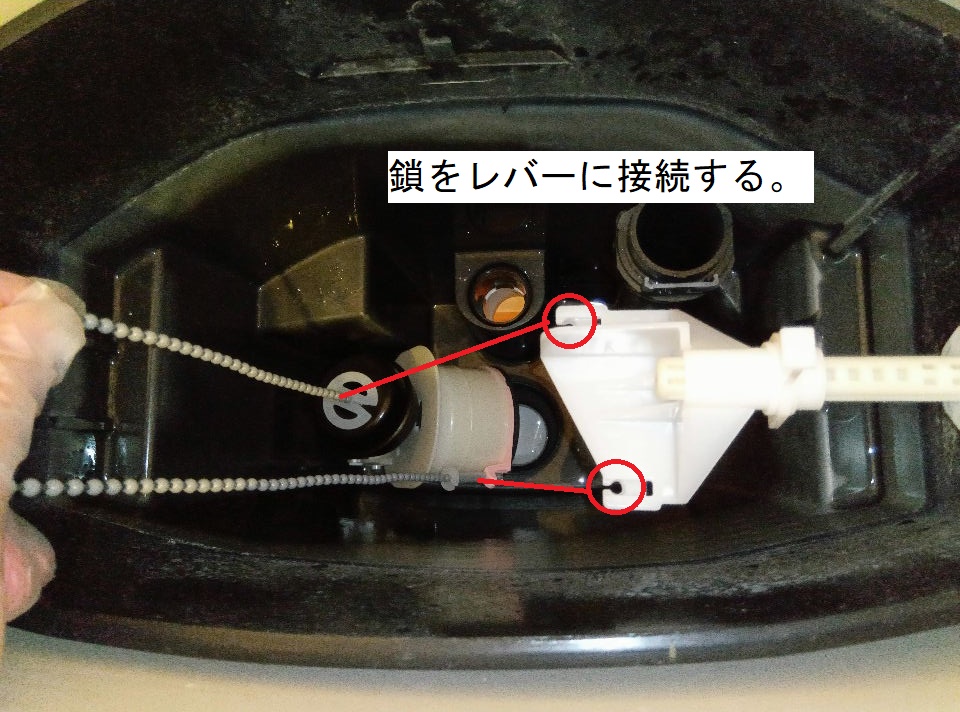

排水弁部の玉鎖（2本）をレバーに接続します。

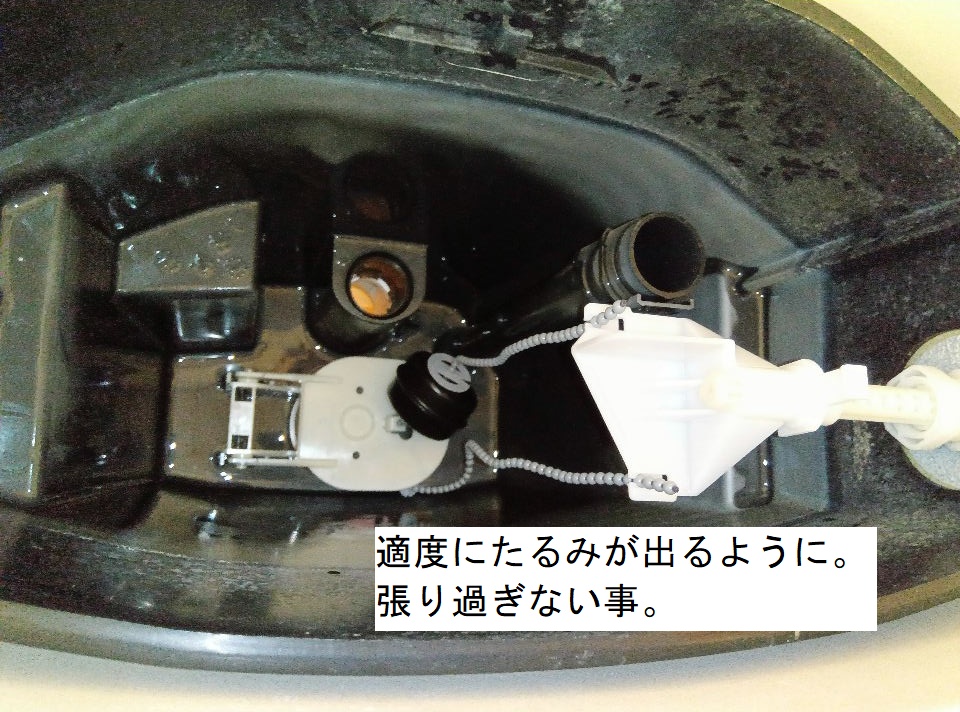

玉鎖２本とレバーの接続位置を画像の様に繋いでください。

鎖は張り過ぎず、適度にたるみが出るくらいにします。

ボールタップの交換を同時に行う場合は、ボールタップの取付を進めましょう。

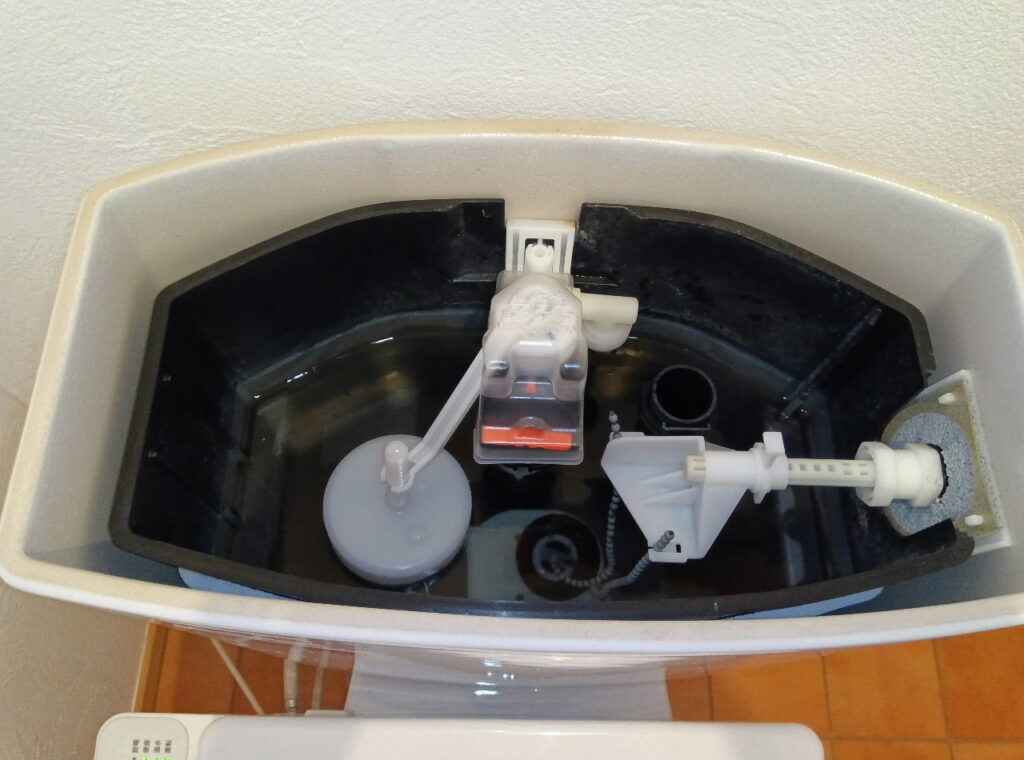

止水栓を開け、水を溜めます。

洗浄レバーを動かし、正常に動作するかを確認してください。
