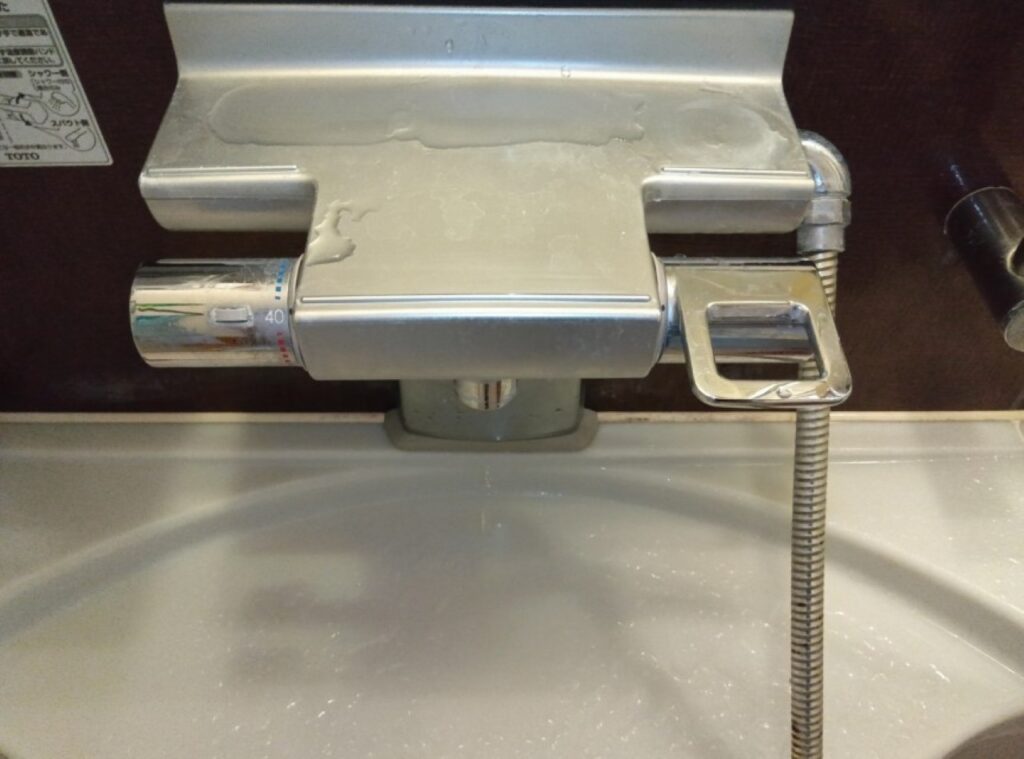

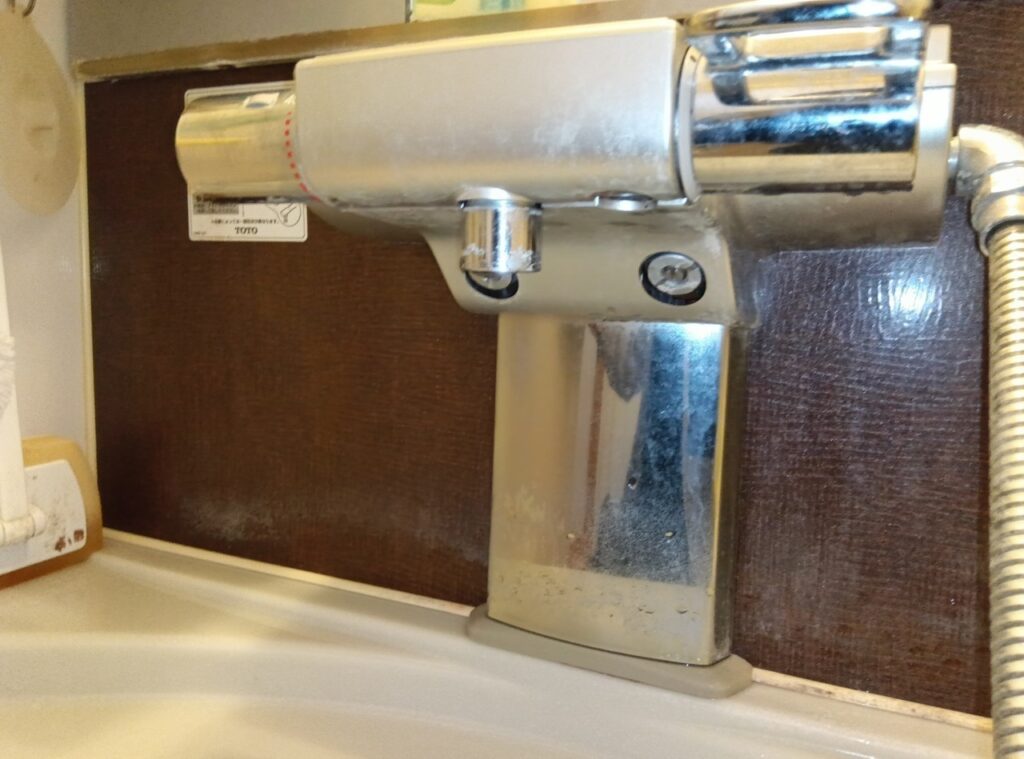

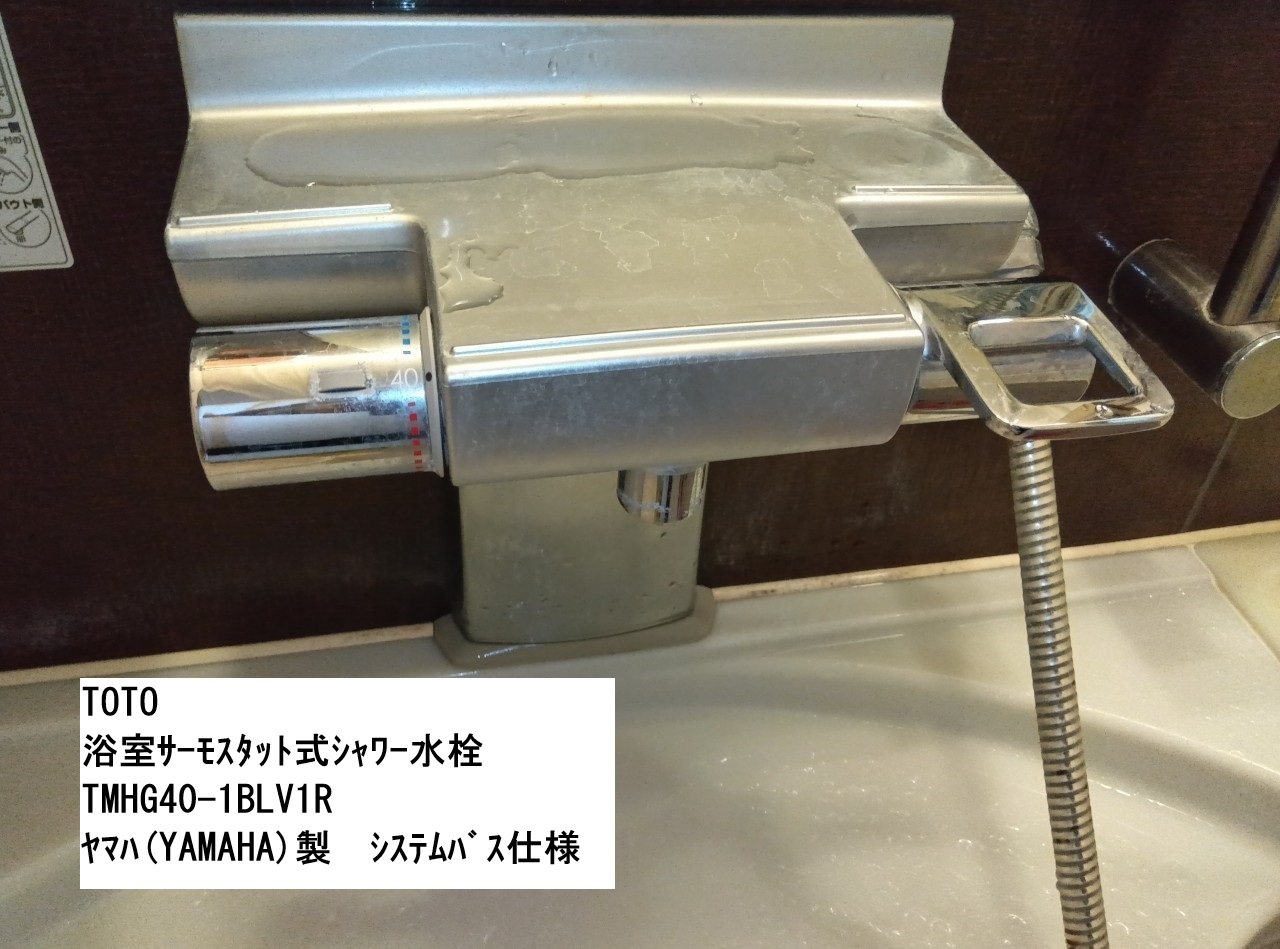

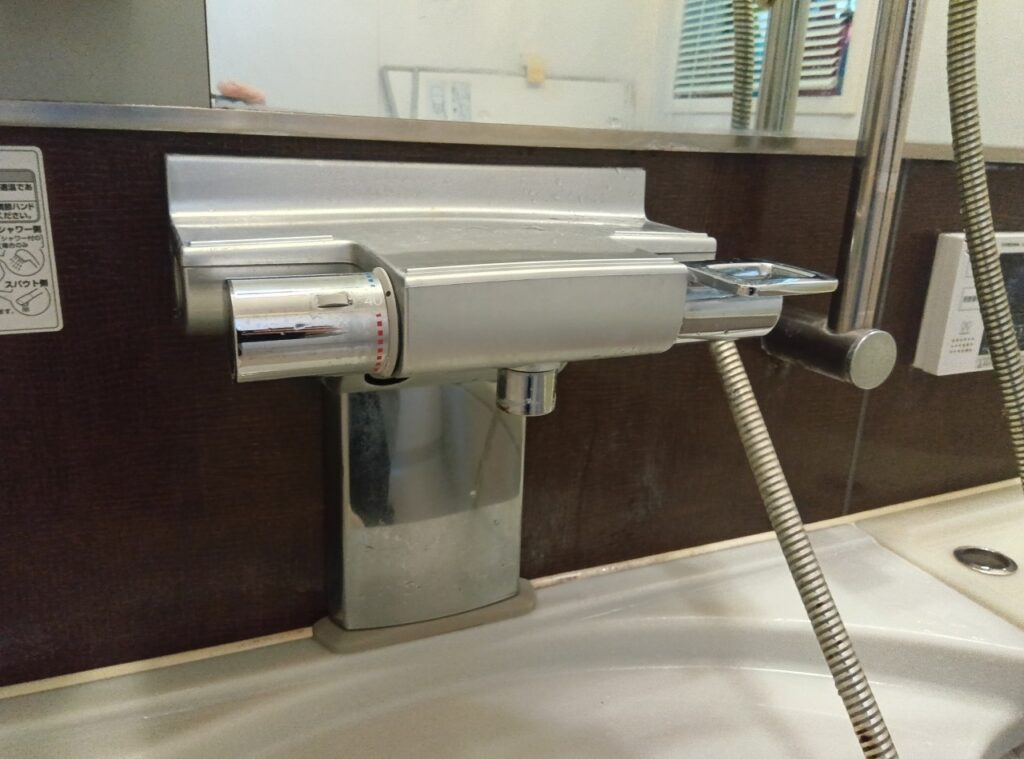

TOTO ｶｳﾝﾀｰ用 壁付ｻｰﾓｽﾀｯﾄ式ｼｬﾜｰ水栓 THMG40-1BLV1(R)
※YAMAHA（ヤマハ）製 システムバスに使用

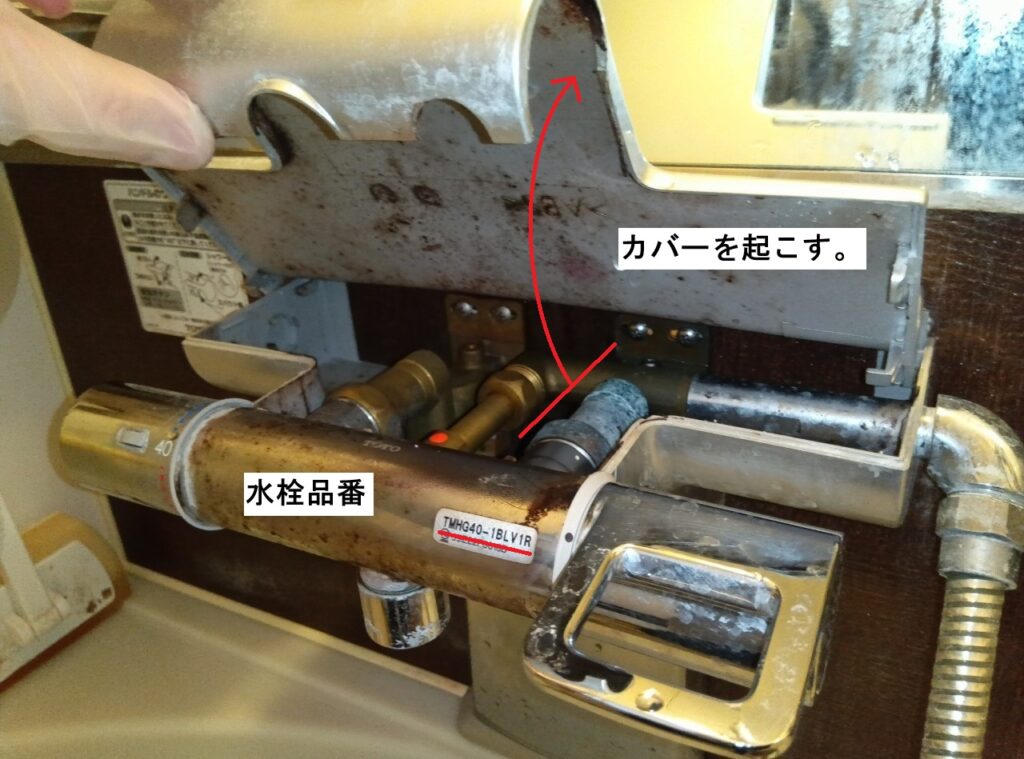

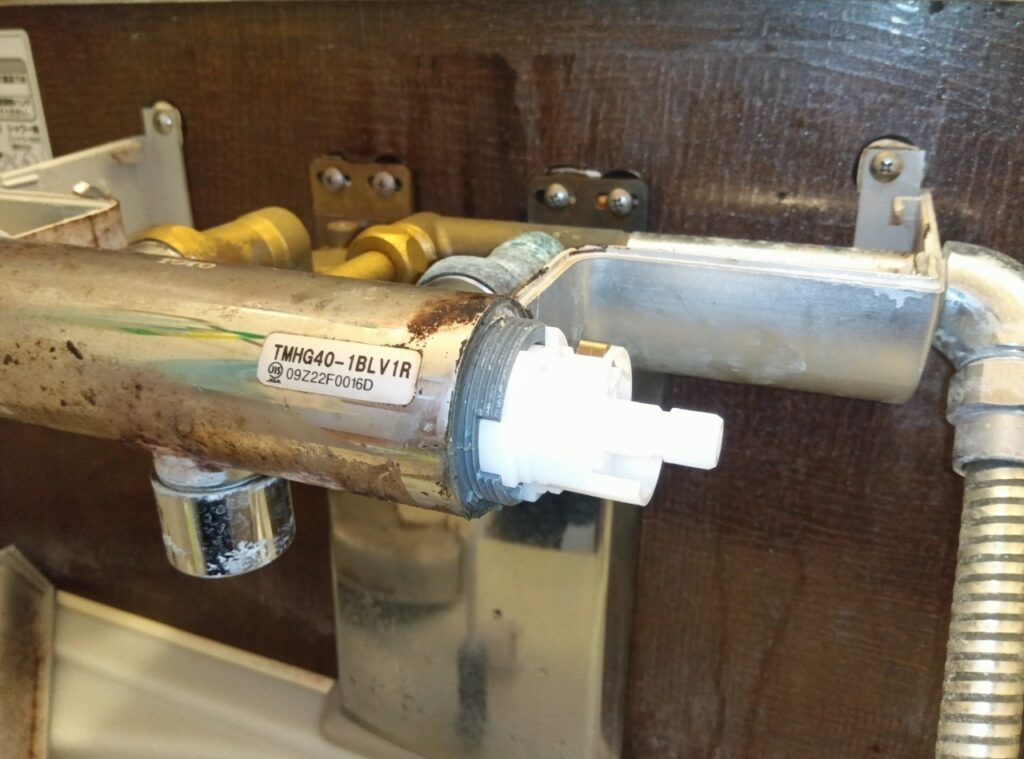

本体品番確認方法
本体に品番が記載されたシールが貼ってあります。
症状① 開閉ハンドルを止水位置に合わせても水が止まらない。
・本体右側の開閉ハンドルを「止」位置に合わせても水がポタポタと止まらない。
・切替えが出来ず、シャワー・吐水口の両方から水が出てしまう。
・シャワー・止水・吐水の切替時の「カチッ」という音・感覚がなく、境目がわからない。
原因：本体内部の開閉ﾊﾞﾙﾌﾞ部の消耗・スペーサーの破損
・止水位置にハンドルを合わせても水が止まらない。シャワー・吐水口の切替が出来ない
本体内部の「開閉バルブ部」の消耗により、水の止まりが悪い・切替えが出来ないなどの症状が発生します。
・シャワー・止水・吐水の切替音がならない。
本体内部の「スペーサー」のバネ部分が破損することで症状が発生します。
スペーサーの板バネ部分が割れていると、切替時の「カチッ」っという音（感覚）が無くなってしまう原因になります。
修理をする為には、メーカー純正部品の「開閉ﾊﾞﾙﾌﾞ部」「スペーサー」の交換が必要です。
症状② 温度調節が効かない。 お湯の温度が変わらない。

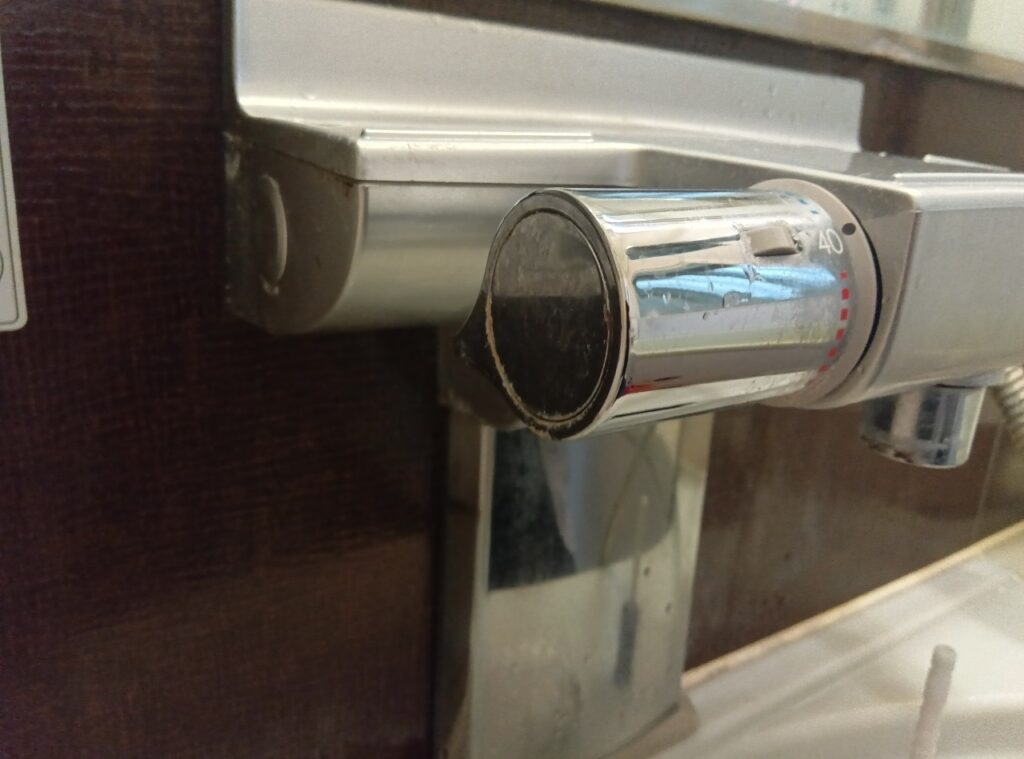

・本体左側の温調ハンドルを操作しても、お湯の温度が変わらない。
・水しか出ない。お湯しか出ない。
【事前に確認】 給湯設備の異常、水栓ストレーナーの詰まり
事前に給湯設備側に異常がない事。水栓本体のストレーナーの詰まりなどを確認しましょう。
原因：本体内部の温度調節ユニットの故障
水栓本体内部に使用されている「温度調節ユニット」が故障することによって、温調ハンドルによる温度調節が効かなくなる原因となります。
修理をする為には、メーカー純正部品の「温度調節ユニット」の交換が必要です。
修理部品：TOTO 開閉ﾊﾞﾙﾌﾞ部、ｽﾍﾟｰｻｰ、温度調節ﾕﾆｯﾄ ※分解図より
吐水口・シャワーの先端から水がポタポタと出続ける場合
TOTO 開閉ﾊﾞﾙﾌﾞ部 TH577
切替ハンドル操作時のカチッと音・感覚が無い場合

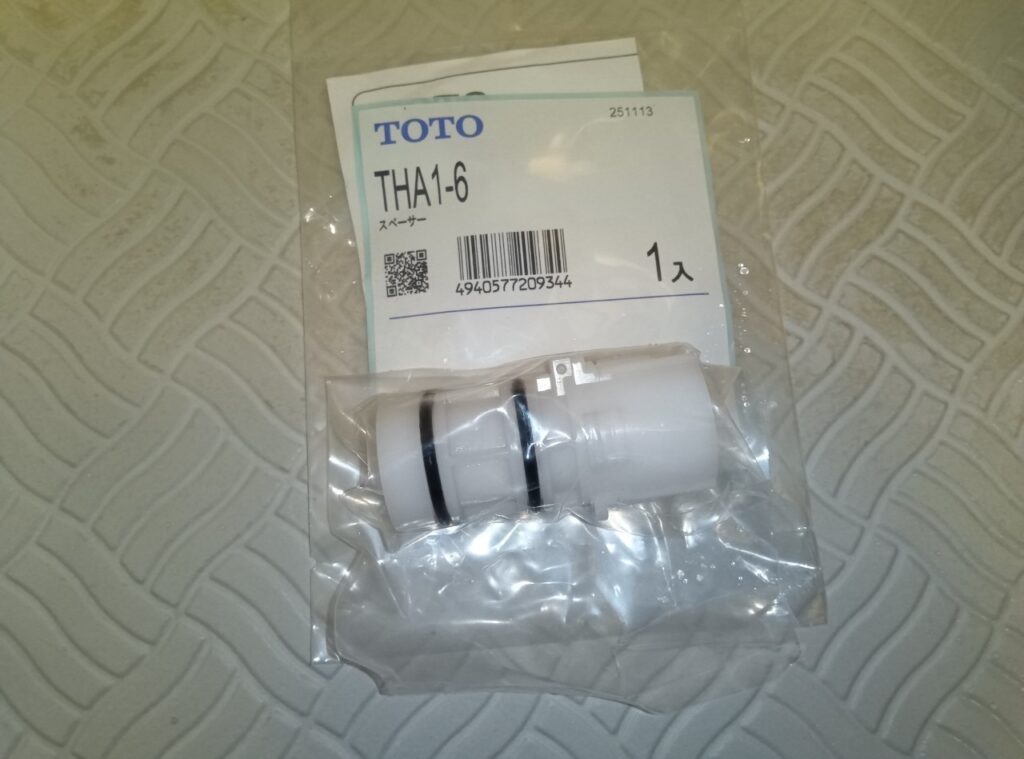

TOTO ｽﾍﾟｰｻｰ THA1-6
熱源機（ｶﾞｽ給湯器・ｴｺｷｭｰﾄ・電気温水器）の故障以外で、水栓本体の温度調節が効かない場合
TOTO 温度調節ﾕﾆｯﾄ TH576-4S
温度調節ユニットの交換方法
同じ製品ではありませんが、温度調節ユニット交換手順の参考になると思います。
開閉バルブ部・スペーサーの交換方法
必要工具
・マイナスドライバー
・プラスドライバー
・カッターナイフ または 千枚通し など先の細い工具
・モーターレンチ または、ウォーターポンププライヤー
開閉ﾊﾞﾙﾌﾞ部・ｽﾍﾟｰｻｰ交換手順

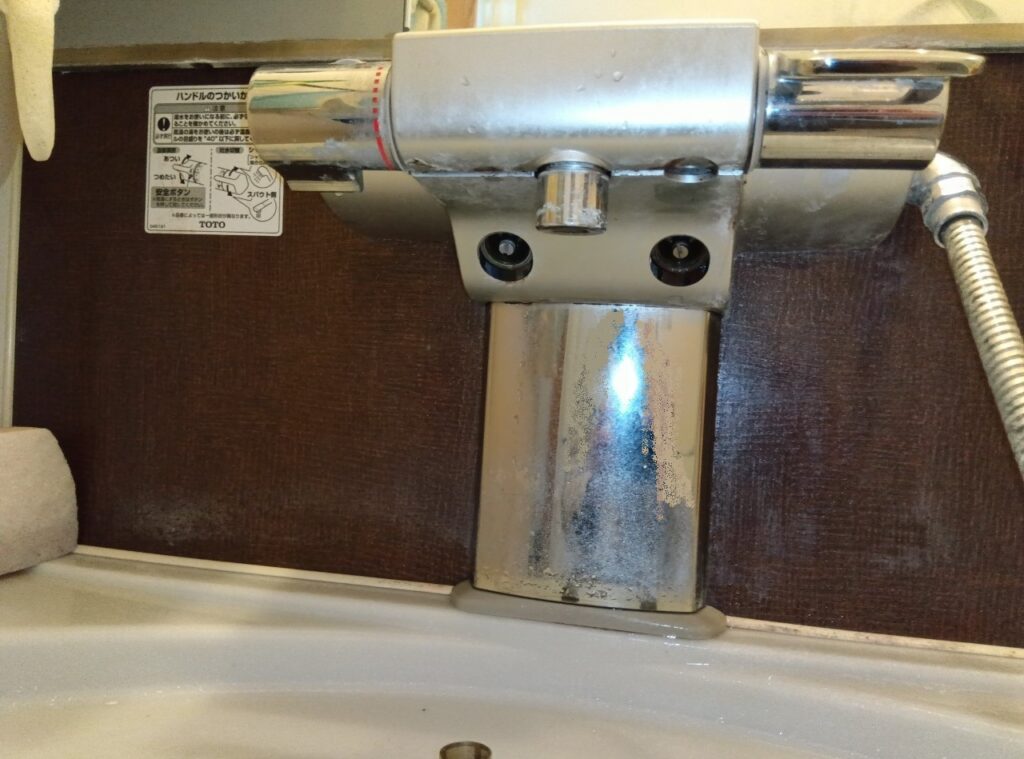

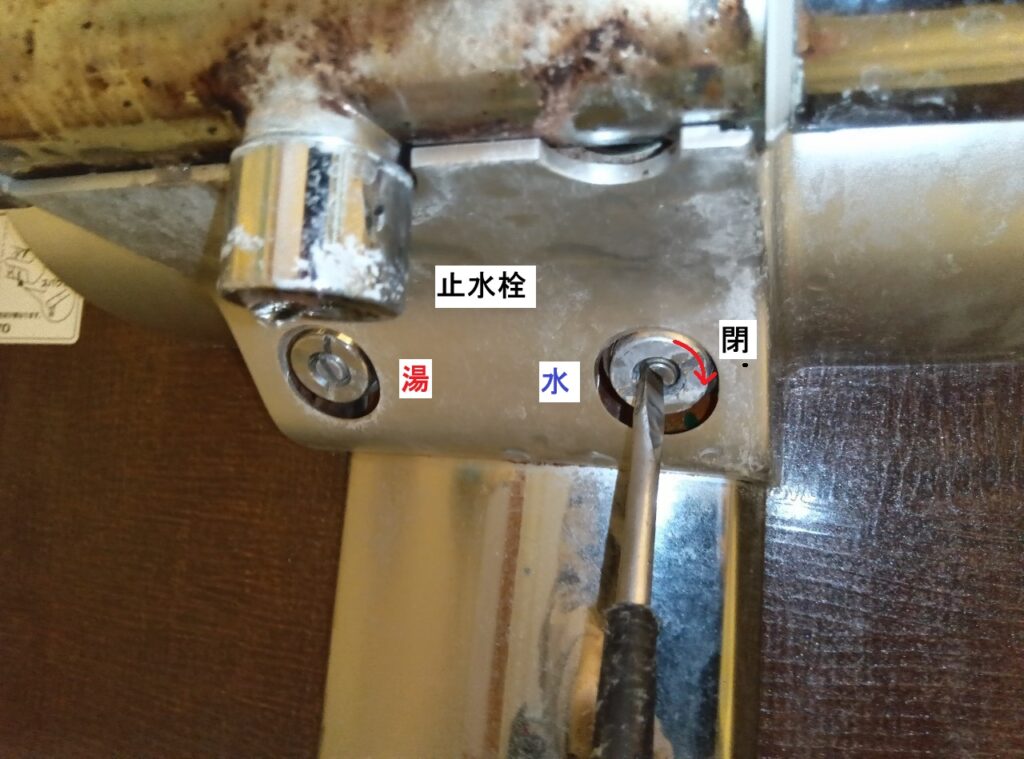

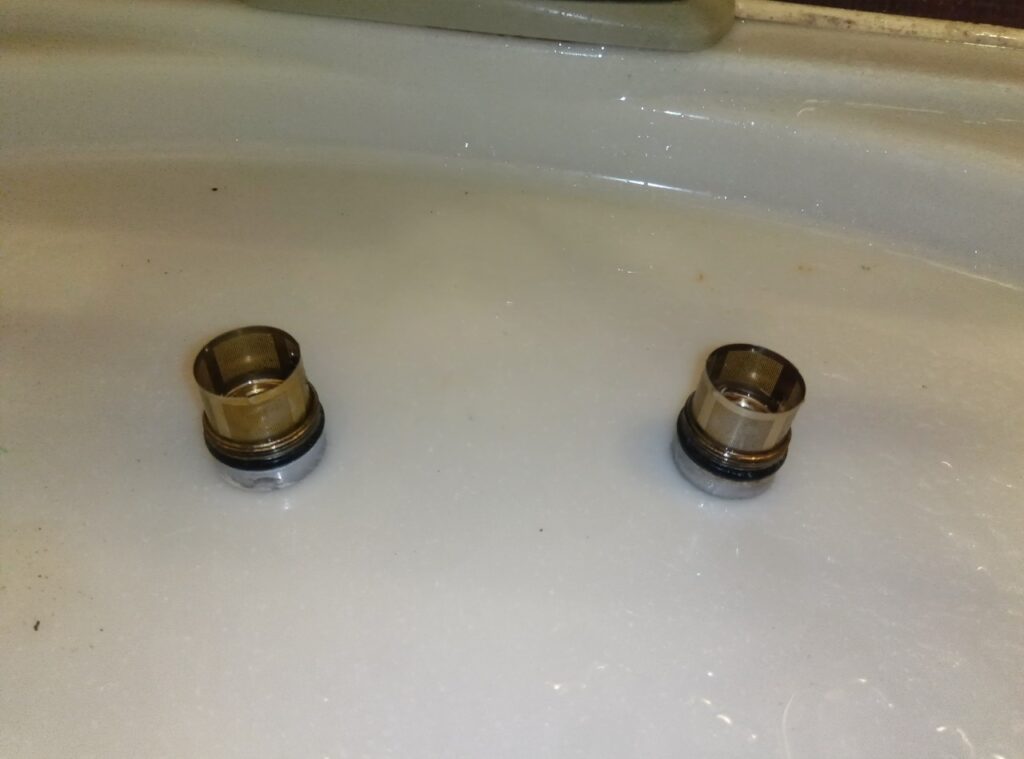

本体の下部分に、湯・水の止水栓があります。中心部分をマイナスドライバーで回し、止水をします。
左右2箇所を閉めてください。
閉栓 = 時計回り
開栓 = 反時計回り

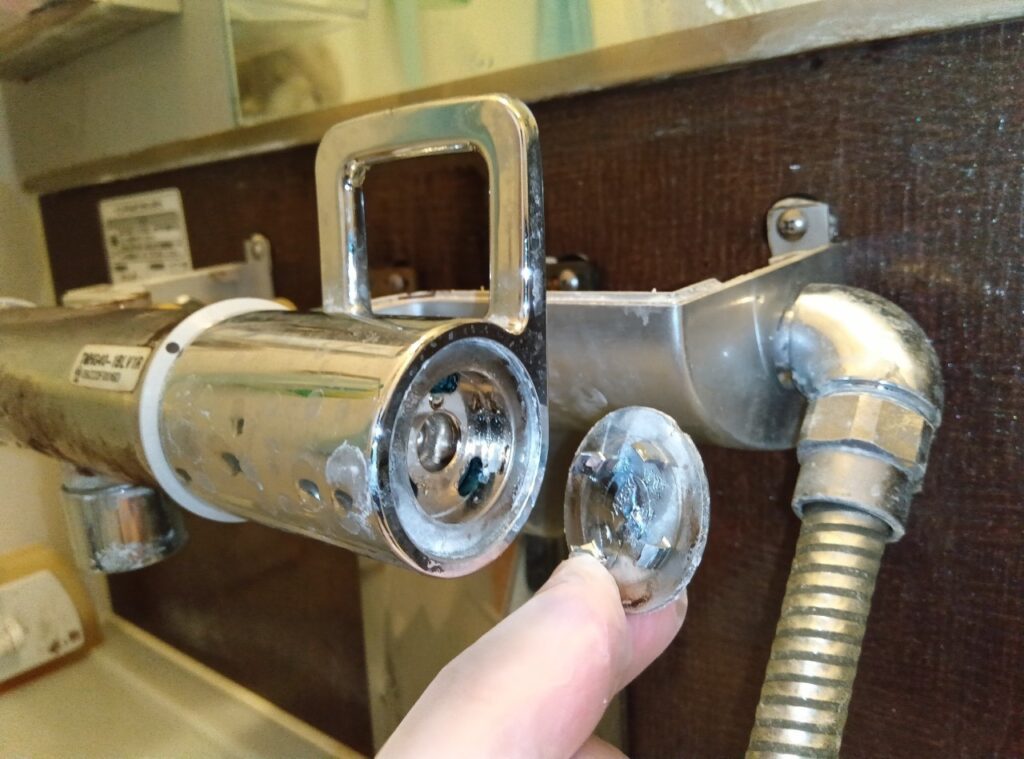

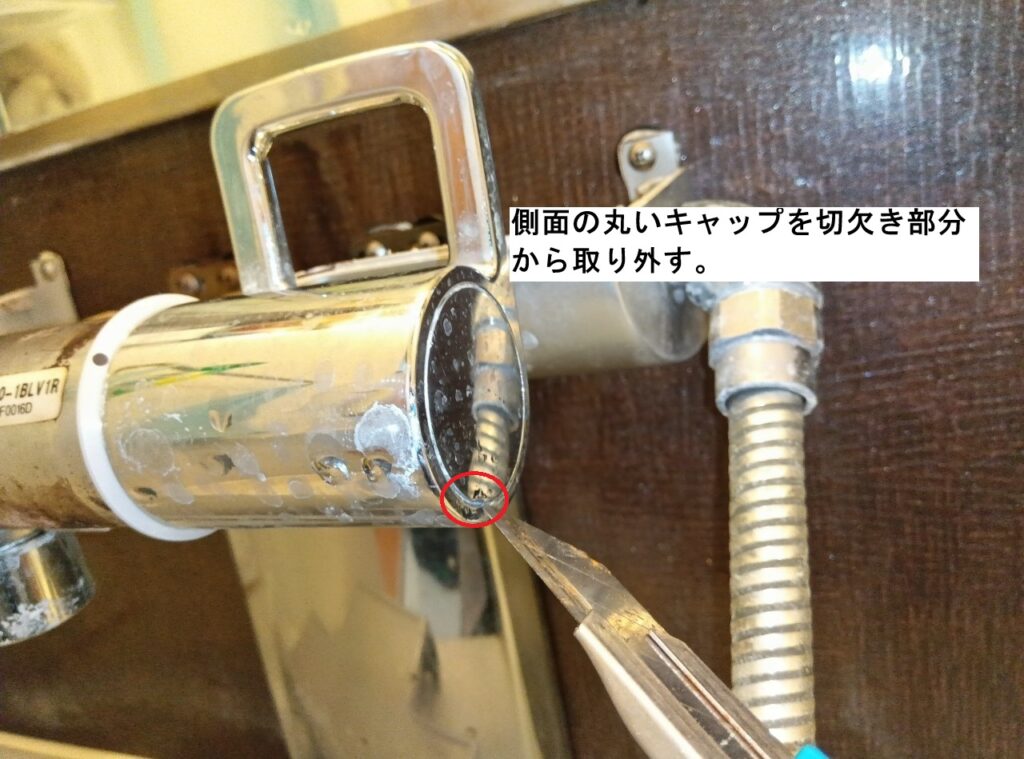

ハンドルの側面に丸い化粧キャップが付いています。先端の細い工具などで、隙間部分からこじ開けるように取り外しをします。

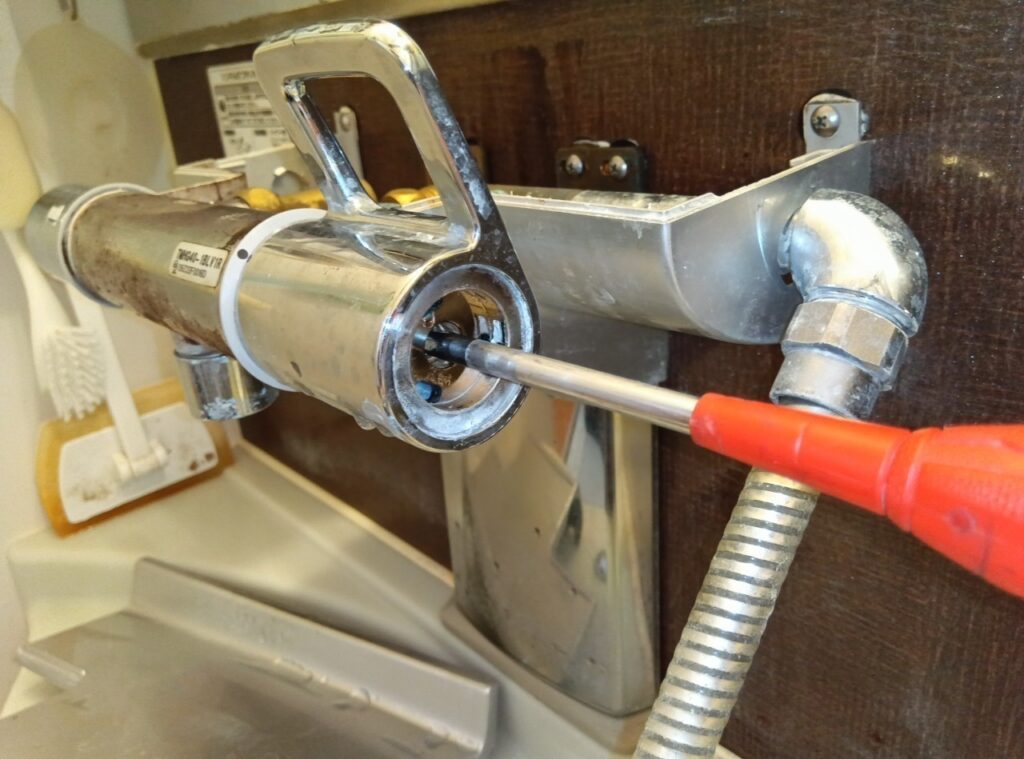

続いて内部の固定ネジを緩めて取り外します。
開閉ハンドルを真横に抜き取ります。
固定ネジを取り外しても、ハンドルが抜けない事があります。
これは、内部が水垢で固着している為、なかなか取り外しが出来ません。
ハンドルのレバー部分を内側から軽く叩くと少しづつ抜けてくることがあります。

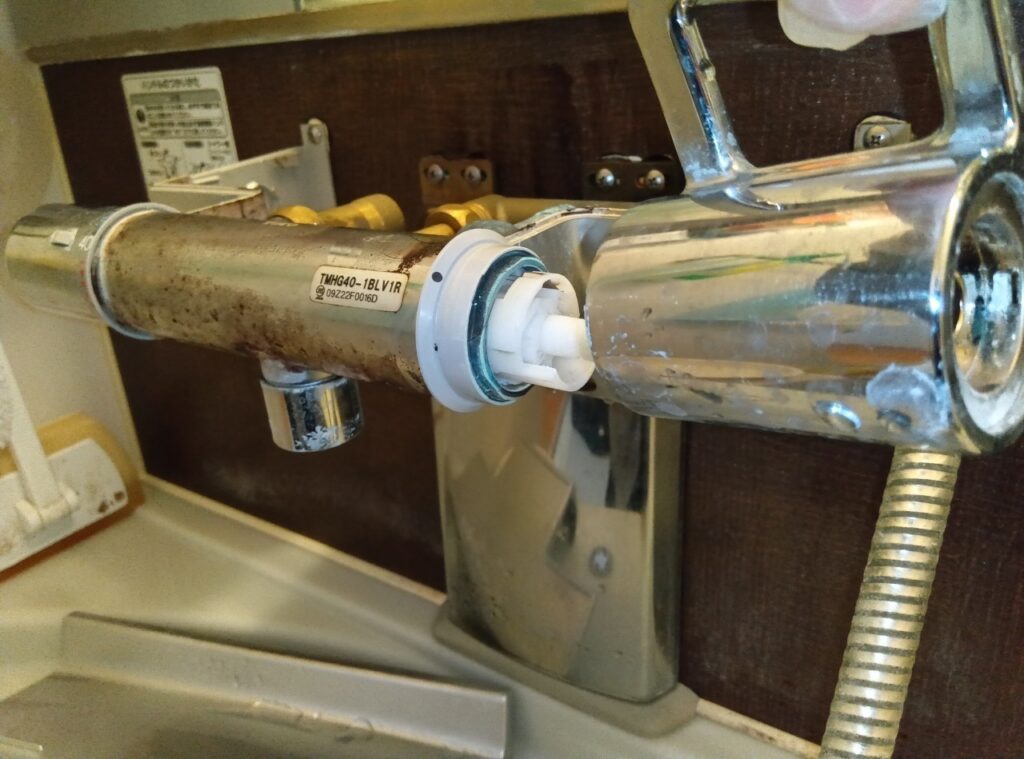

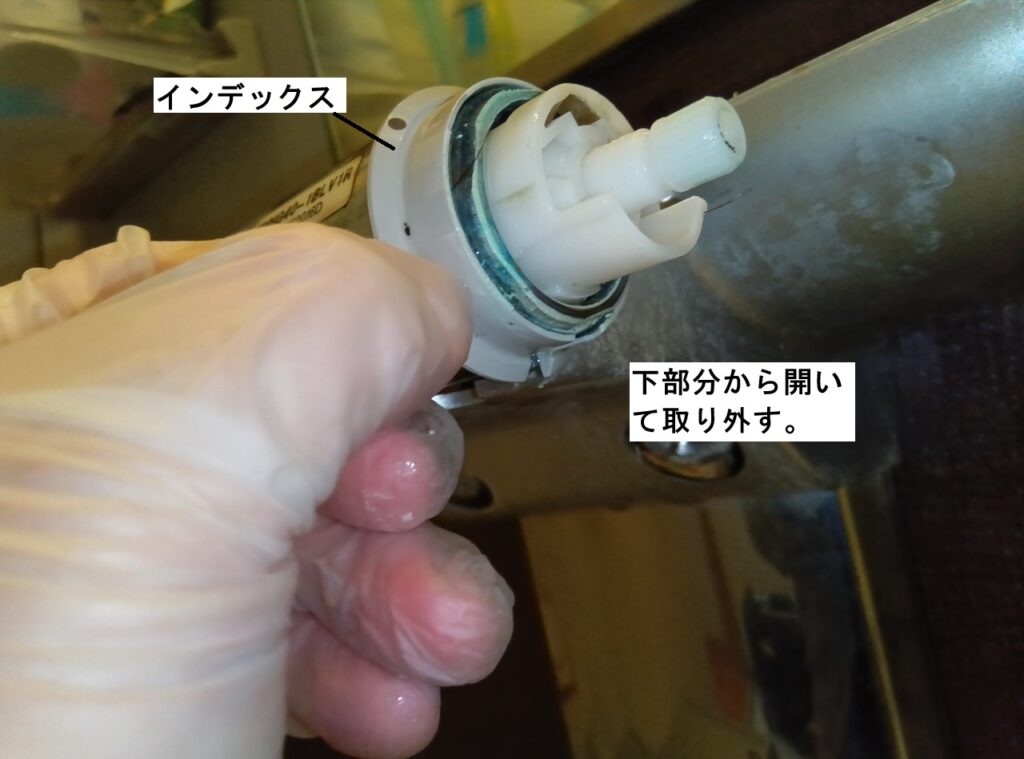

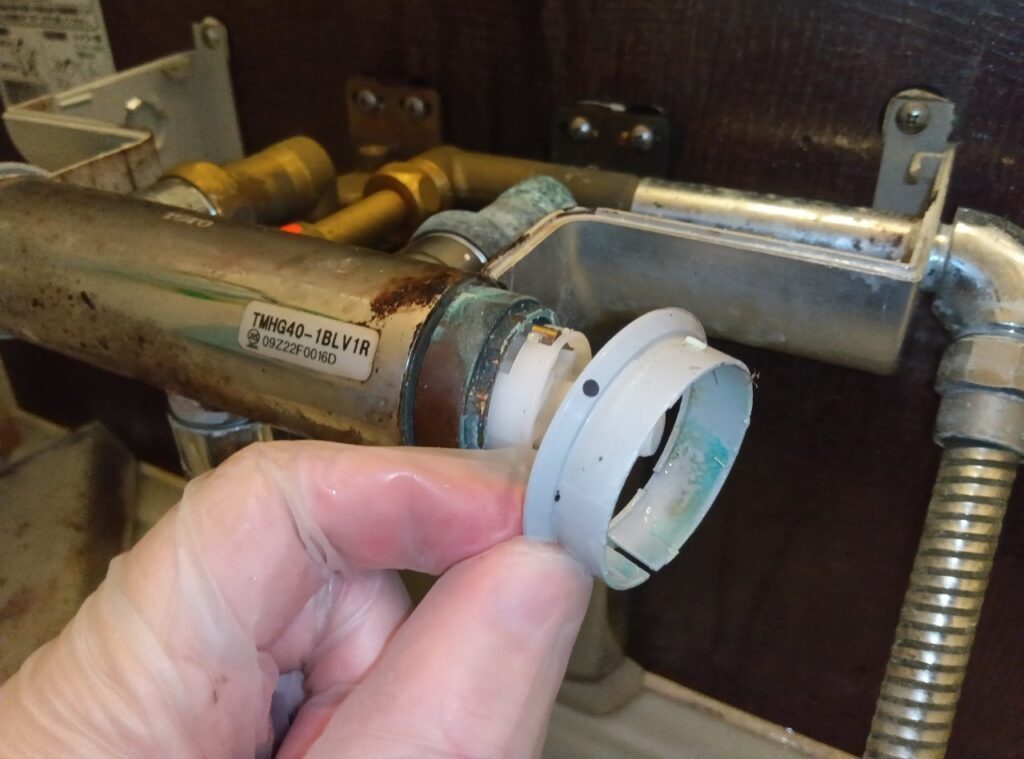

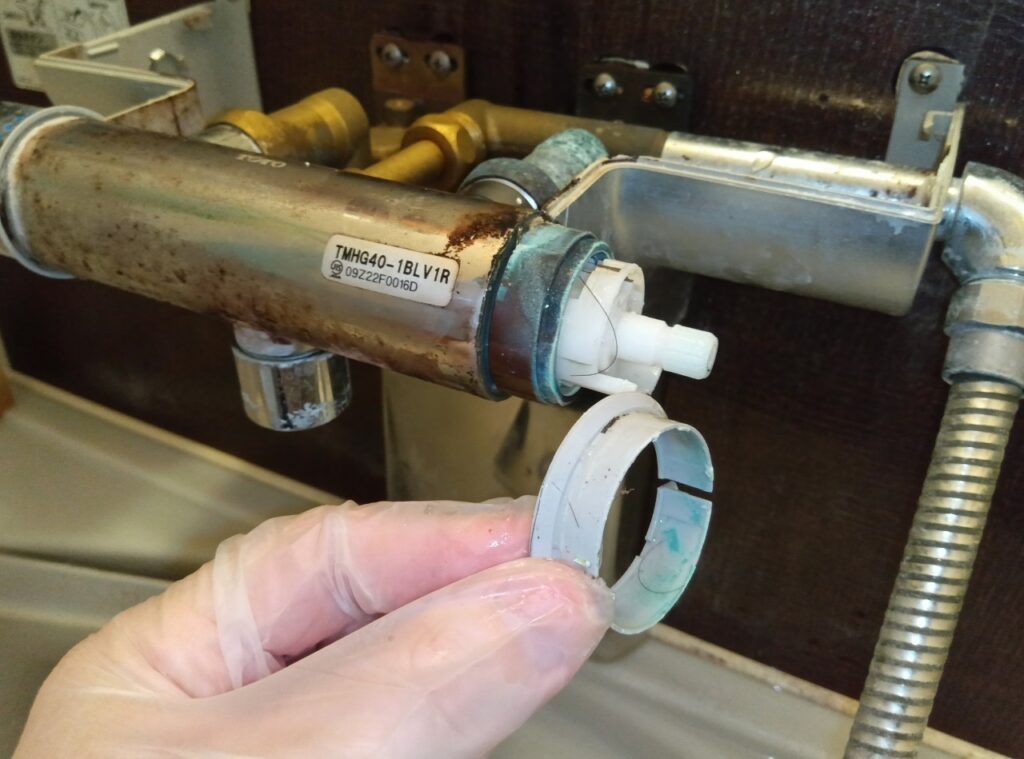

ハンドル部を取り外すと、内部に「インデックス」と呼ばれるリング状（一部切れている）のカバーがあります。少し開いて抜き取るようにします。

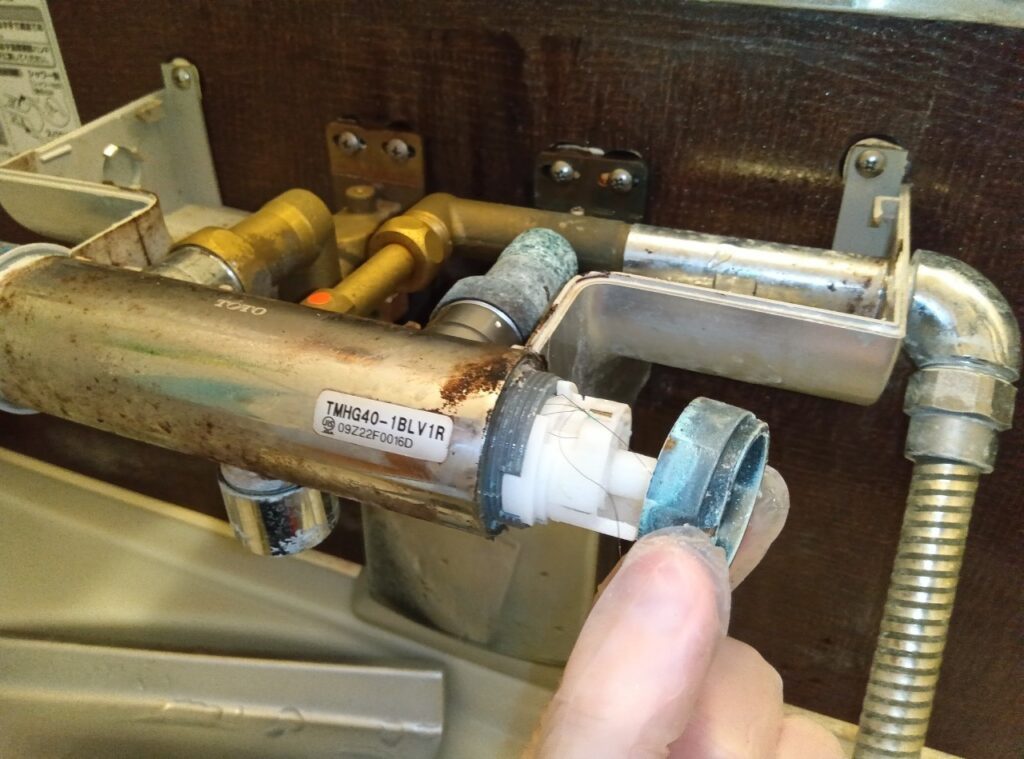

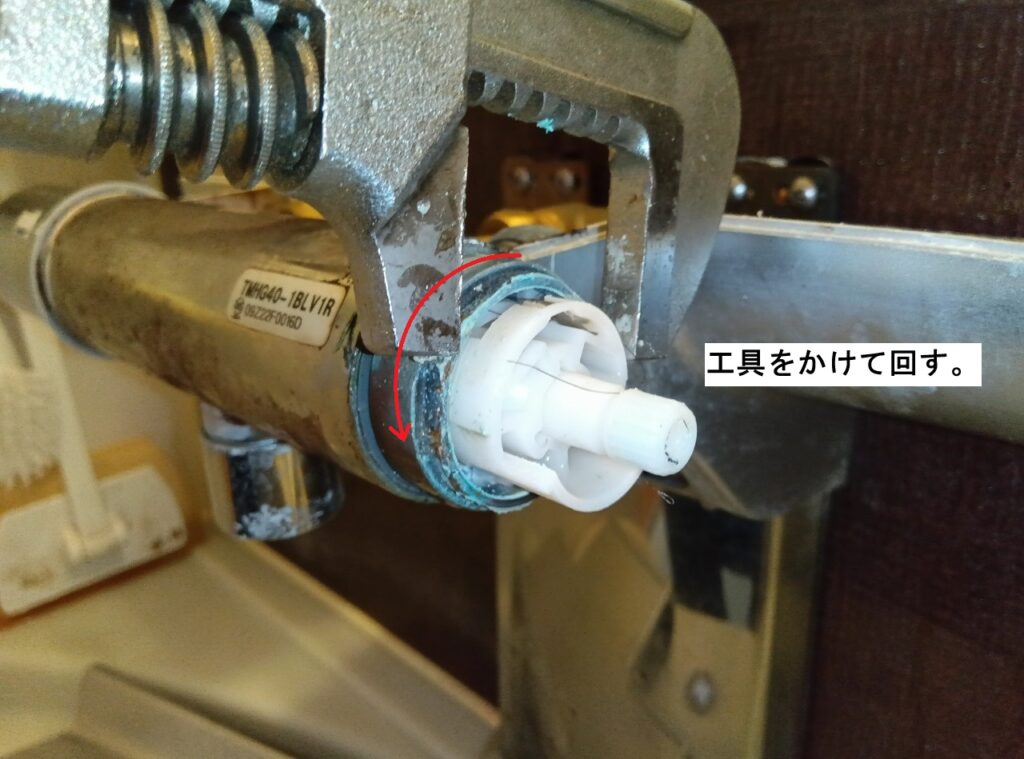

固定ナットを工具をかけて回し、取り外します。

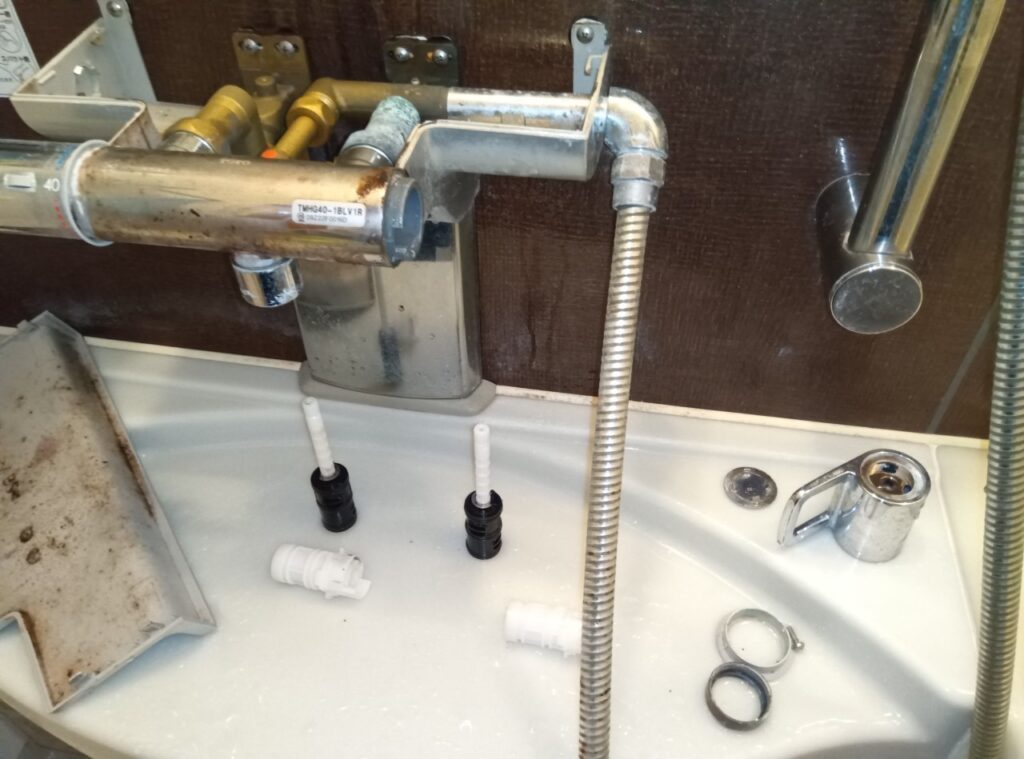

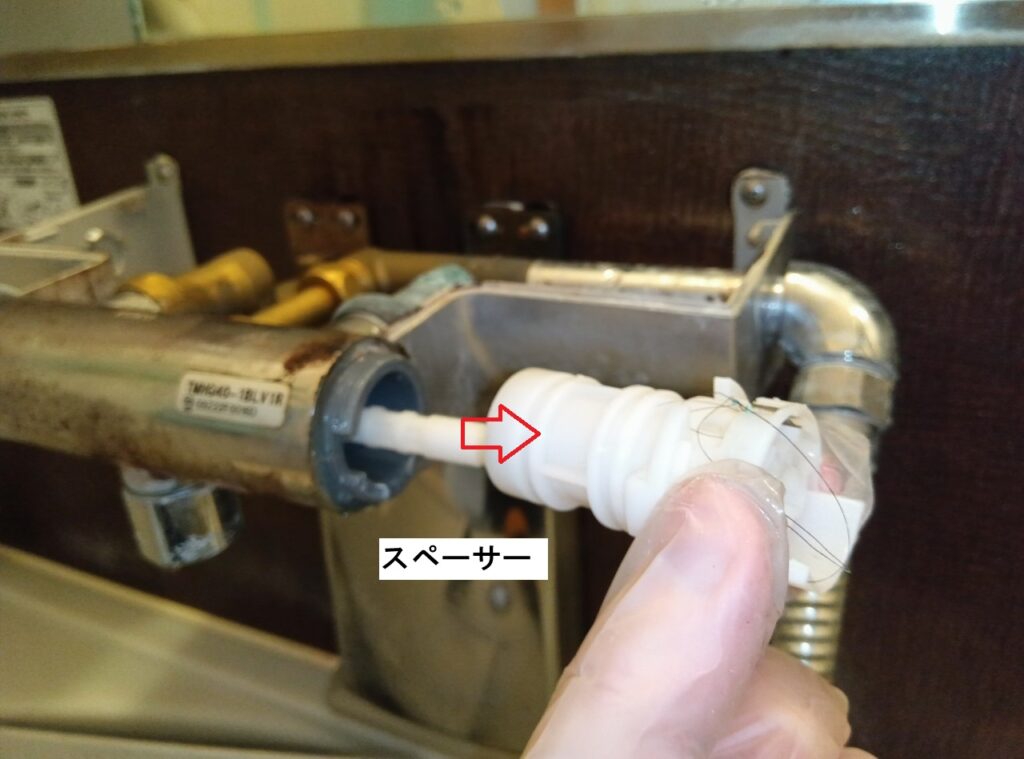

スペーサーを真横に引っ張り、抜き取ります。

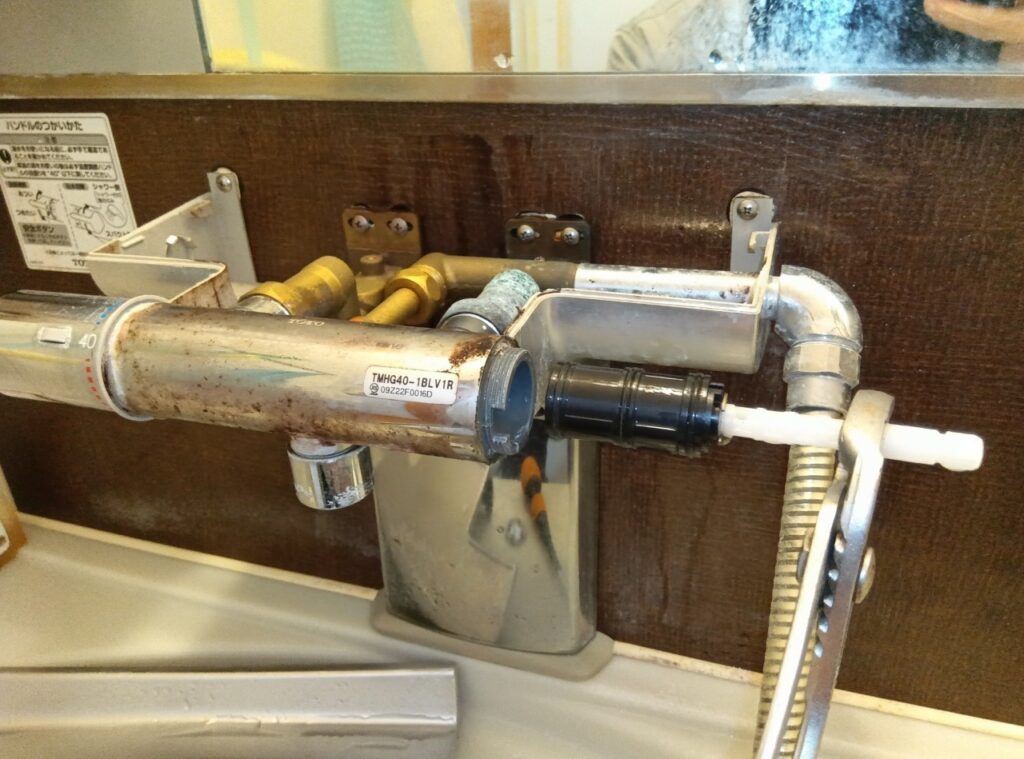

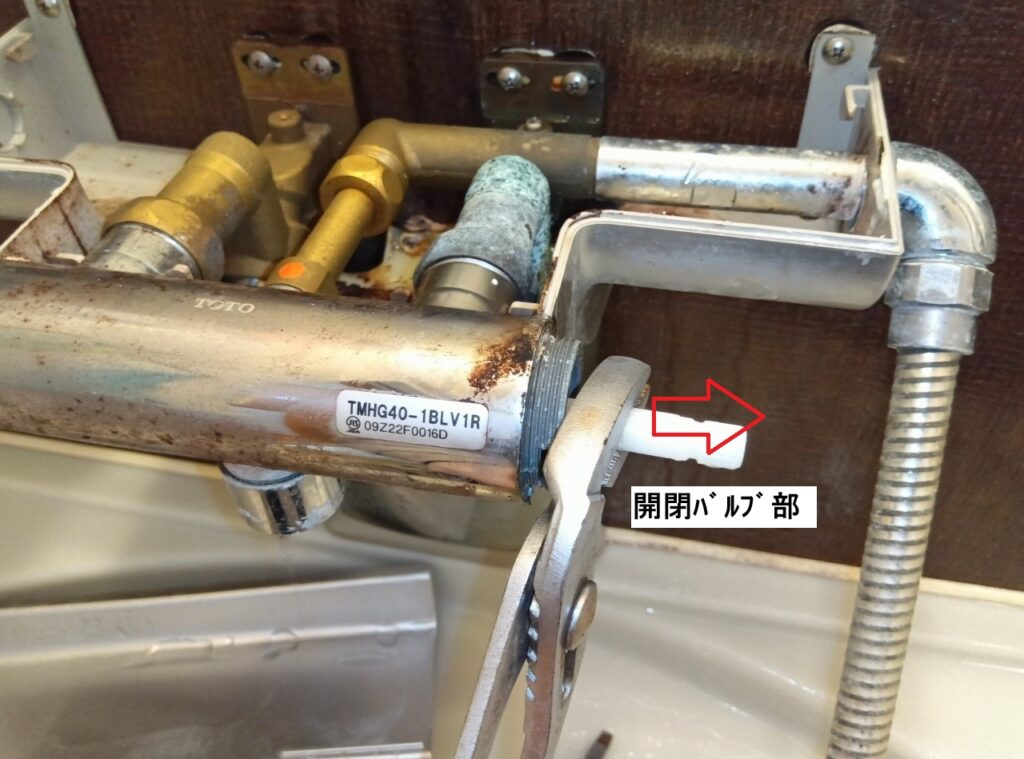

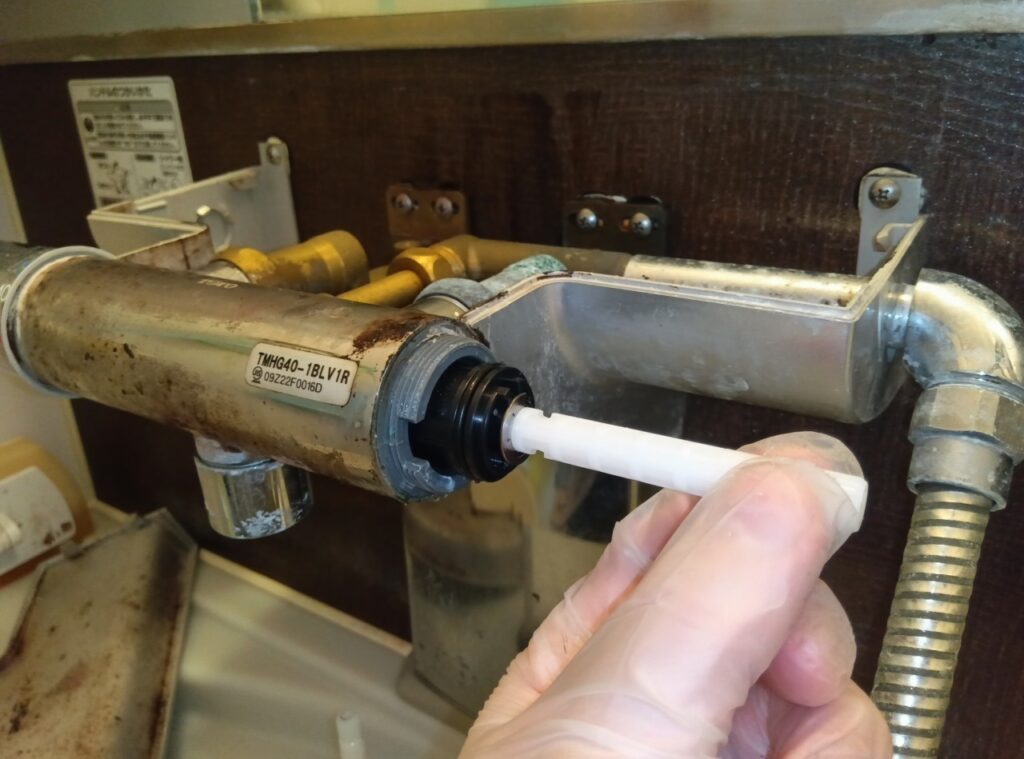

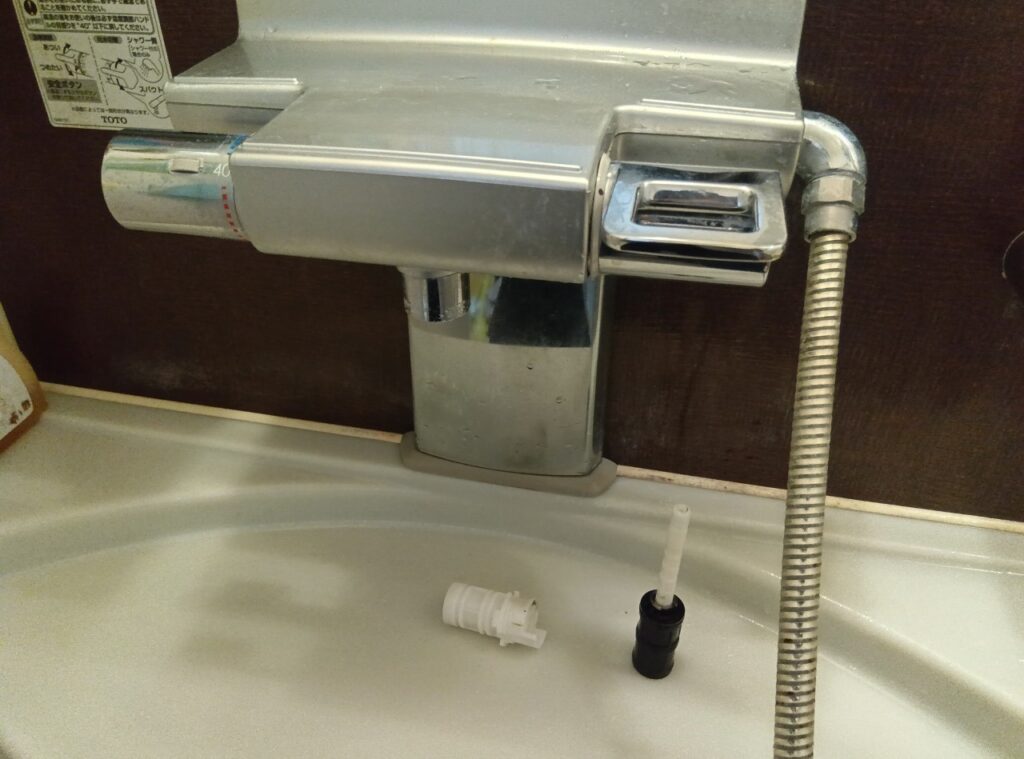

開閉バルブ部の芯棒をプライヤーで掴み、真横に強く引き抜きます。
強く力をかけ、抜けた勢いで周辺に工具や身体をぶつけないように注意してください。

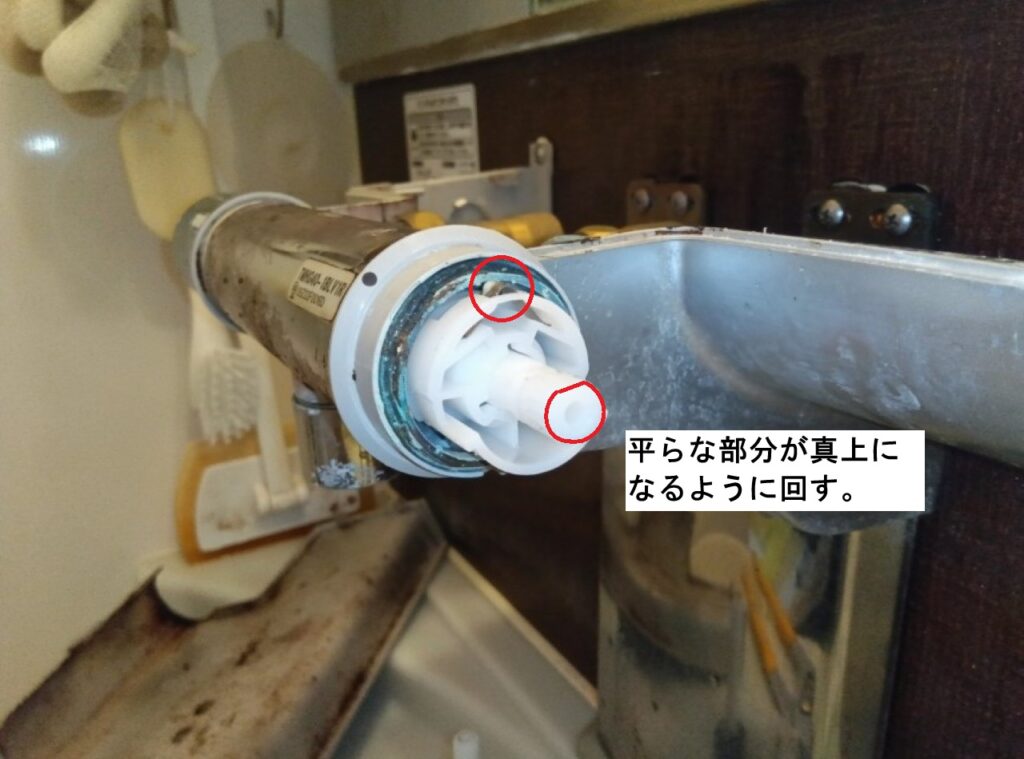

固定ナット・インデックスを取り外しと逆の手順で取り付けなおします。

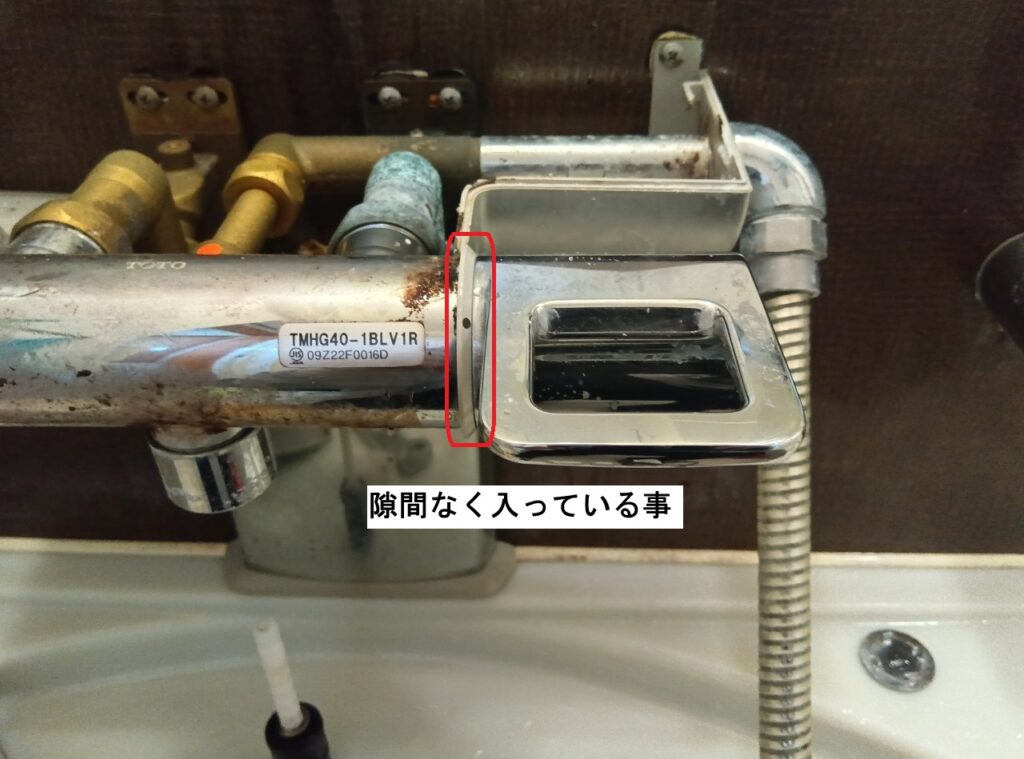

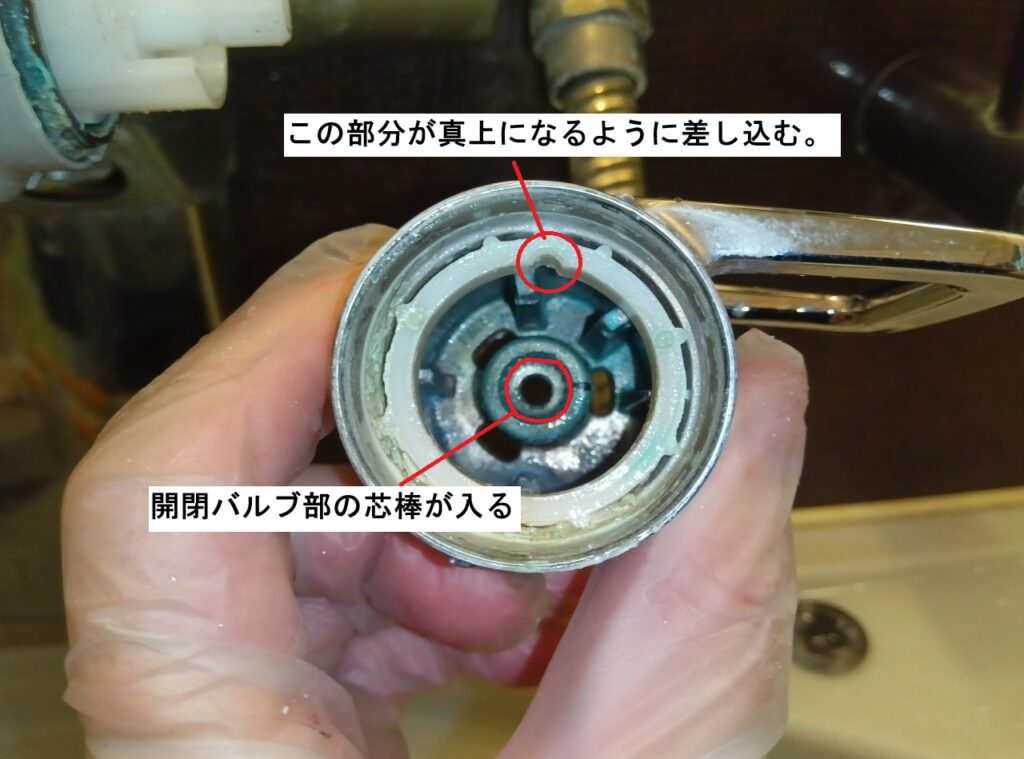

開閉ハンドルは、ハンドルの内側と、水栓本体側の凹凸や向きがうまくかみ合わないと、奥まで差し込みが出来ません。

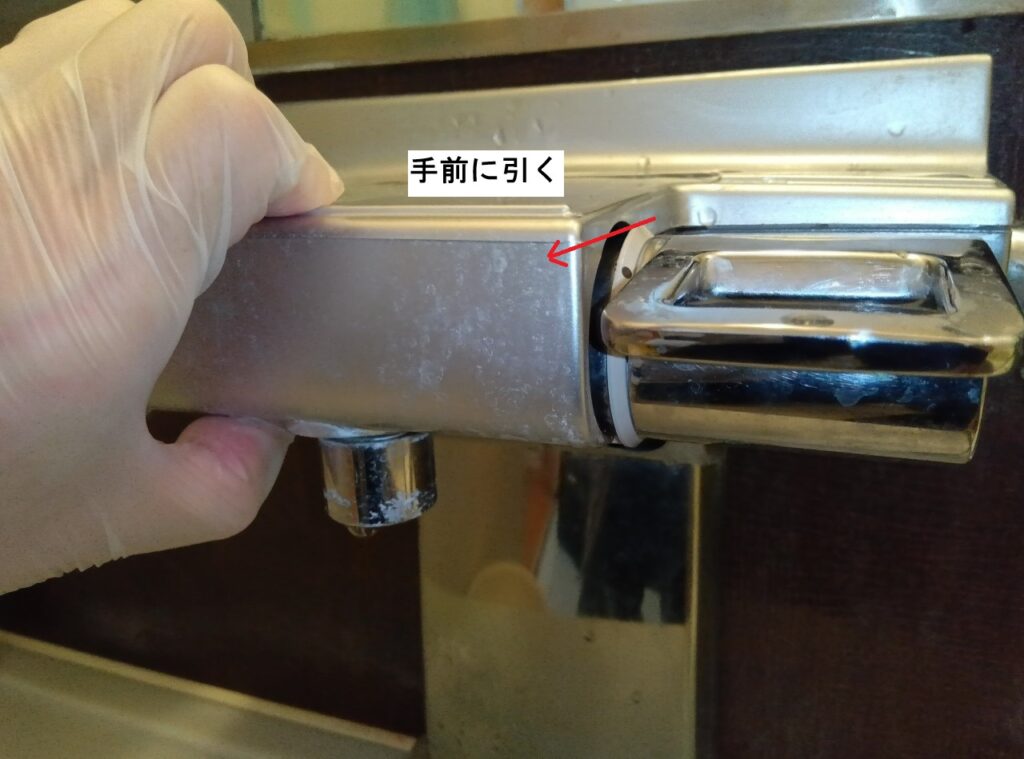

カバーを取り付けなおします。
止水栓を開け、動作確認をします。
完了
作業難易度（5段階）
作業難易度は「2」です。
必ず止水を閉めて作業をする事。
古くなると各部品が水垢などで固着して、外れにくい事があります。
スムーズに取付けが出来ない場合は、取付向きに問題があります。各部品の取付向きをしっかりと確認しましょう。
水栓本体の交換をしたい場合（後継品・代替品）
こちらの水栓本体は、ユニットバス用の特別仕様品となります。
代替品・後継品は無いため、パーツ交換での修理対応が基本です。
