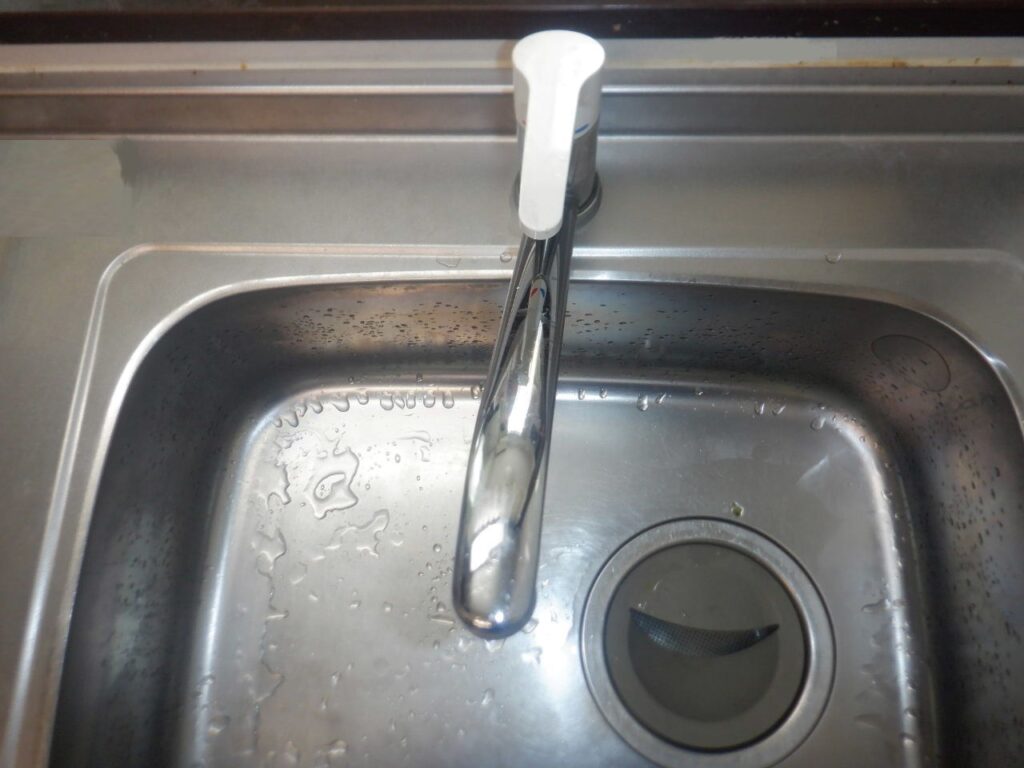

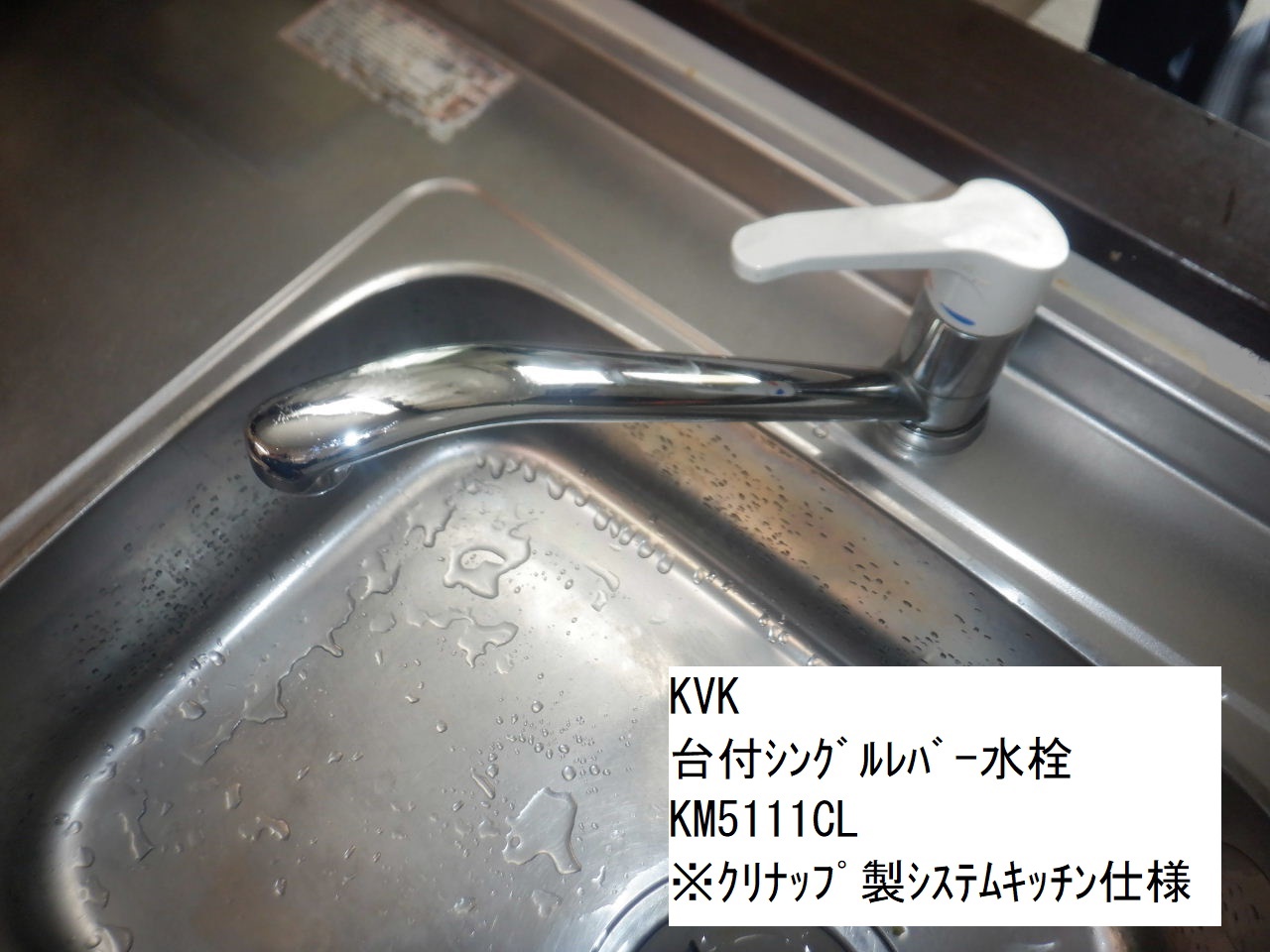

KVK 台付ｼﾝｸﾞﾙﾚﾊﾞｰ水栓 KM5111CL
※ｸﾘﾅｯﾌﾟ製ｼｽﾃﾑｷｯﾁﾝ仕様
症状： レバーを下げても水が止まらない。レバーの根本から水漏れがする。
レバーを下げても、水が止まらない。
レバーハンドルを止水方向に操作しても水が完全に止まらず、ポタポタしていまいます。
また、レバー動きが悪く、操作しづらいなどの症状も発生する事があります。

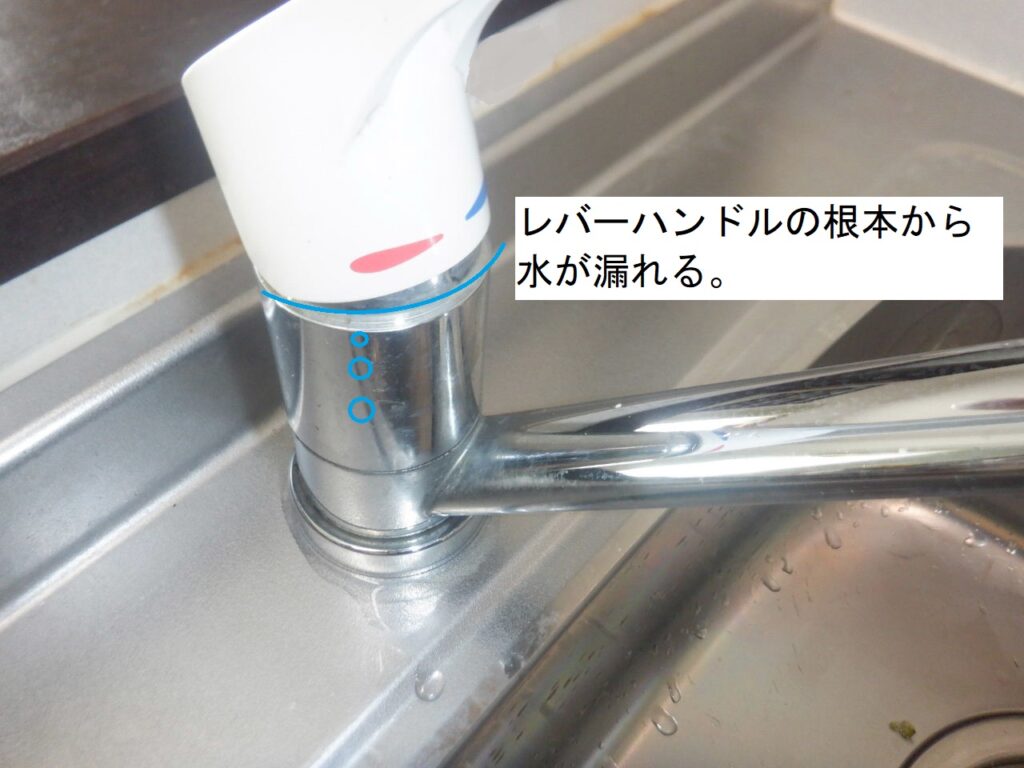

レバーハンドルの根本辺りから水が漏れる。
レバーハンドルの根本辺りから水がタラタラと漏れてきます。症状が軽いうちは、水を出している時だけで済みますが、放置すると水を止めている時でも水漏れが続く事があります。
原因：水栓本体内部のﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞの消耗・破損
上記のような症状の原因は、水栓本体内部のバルブカートリッジと呼ばれる部品の消耗・破損によるものです。
修理をする為には、メーカー純正のバルブカートリッジの交換が必要です。
修理部品：KVK ｼﾝｸﾞﾙﾚﾊﾞｰｶｰﾄﾘｯｼﾞ PZ110Y

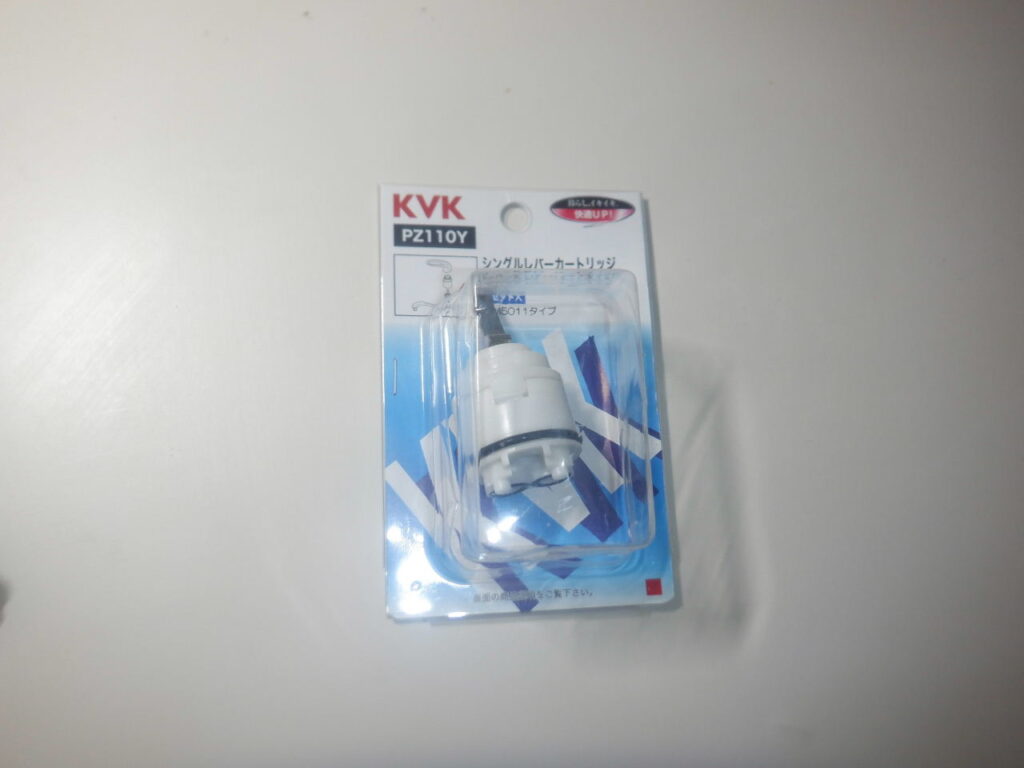

KVK ｼﾝｸﾞﾙﾚﾊﾞｰｶｰﾄﾘｯｼﾞ PZ110Y
その他、修理部品： ﾚﾊﾞｰﾊﾝﾄﾞﾙ、Xﾊﾟｯｷﾝｾｯﾄ
ﾚﾊﾞｰﾊﾝﾄﾞﾙが破損してしまった場合
KVK ﾚﾊﾞｰﾊﾝﾄﾞﾙ 白 Z5111HD
吐水口の稼働部からの水漏れの場合
KVK Xﾊﾟｯｷﾝｾｯﾄ Z5011XP
ﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞ（PZ110Y）の交換方法
必要工具
・マイナスドライバー ※止水栓がドライバー式の場合
・カートリッジ取外し工具
KVK ｶｰﾄﾘｯｼﾞ取り外し工具 PG26
・モーターレンチ
バルブカートリッジ交換手順

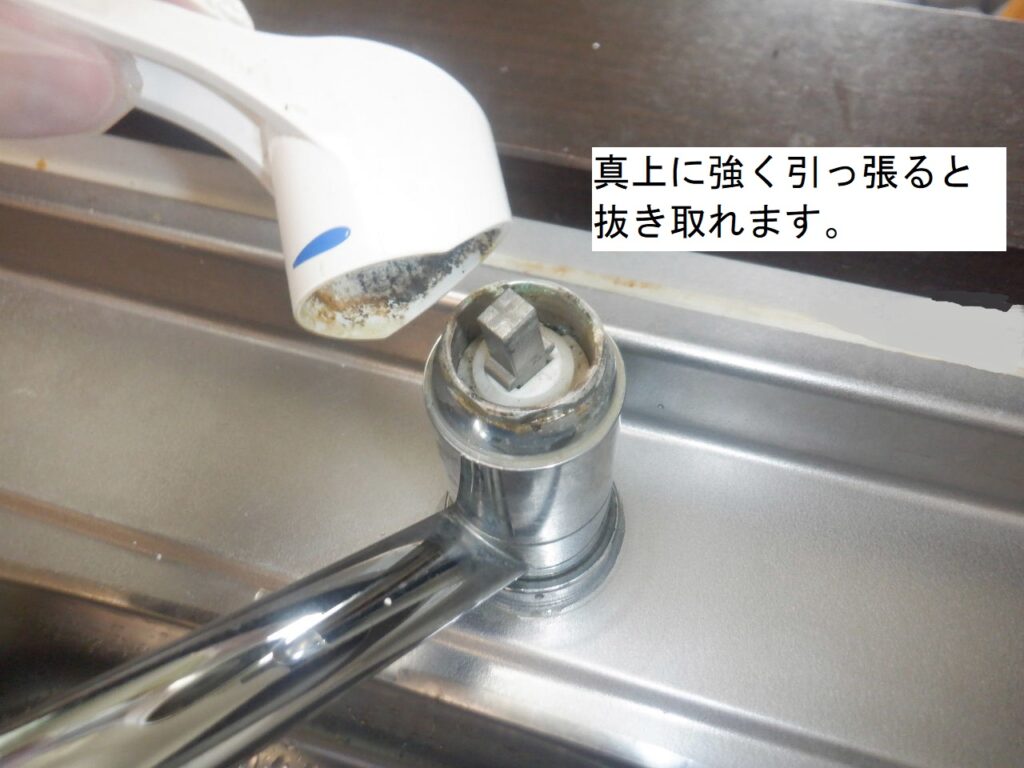

ワンタッチ式の為、レバーハンドルを真上に引っ張る事で取り外しが出来ます。

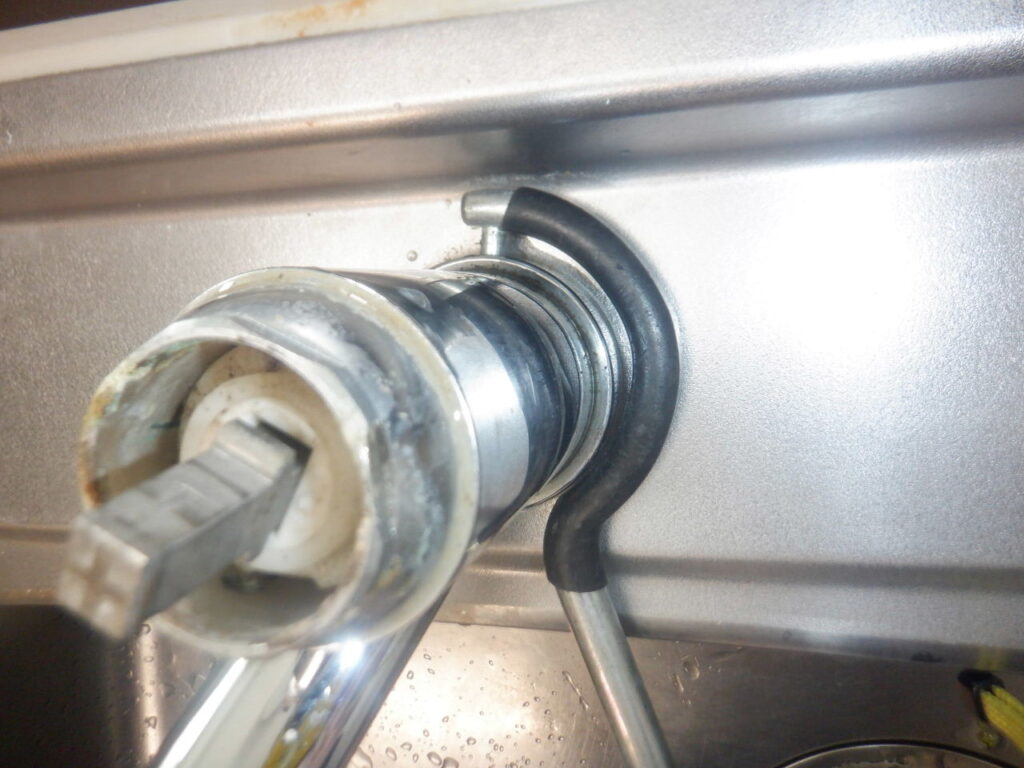

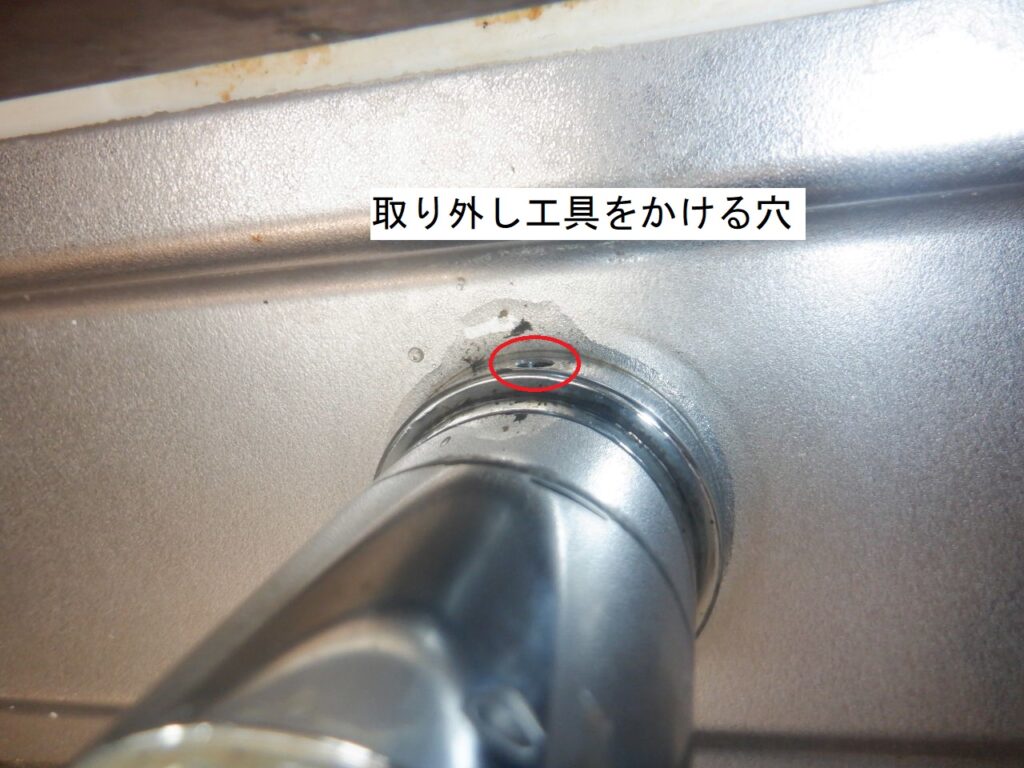

水栓本体を専用工具(PG26)で固定します。

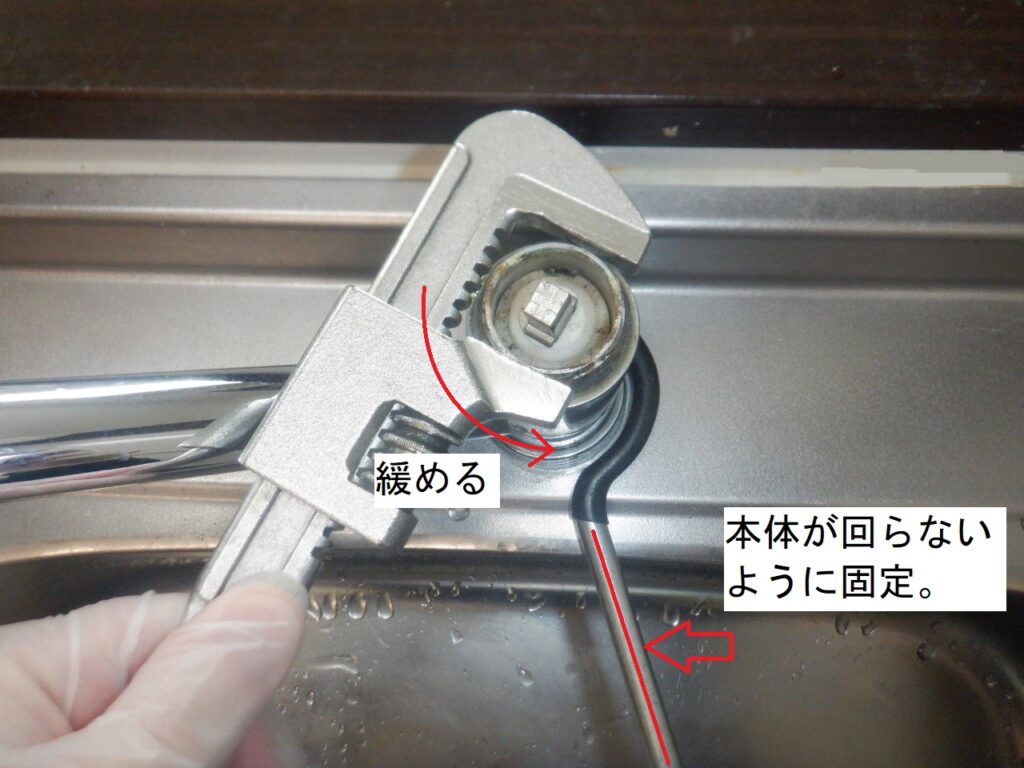

本体を固定した状態で、固定ナットをモーターレンチを使い、反時計回りに回します。
固定ナットを回す工具は、開口幅が32㎜以上必要です。

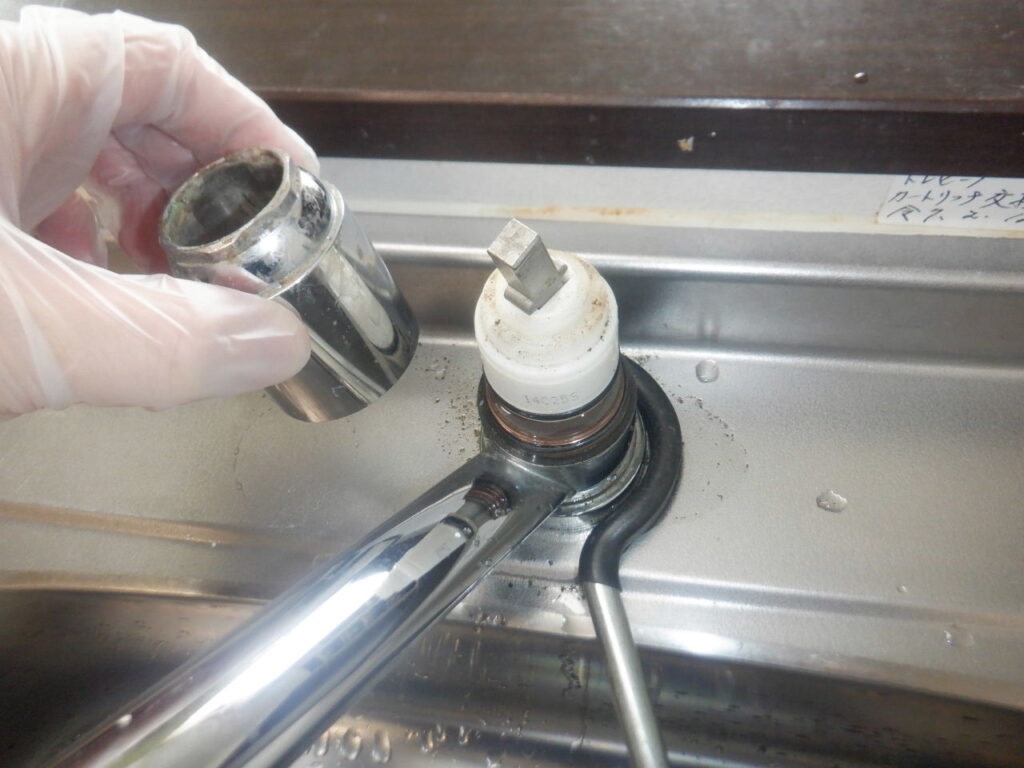

少し緩んだら、あとは手回しで固定ナットを取り外しましょう。

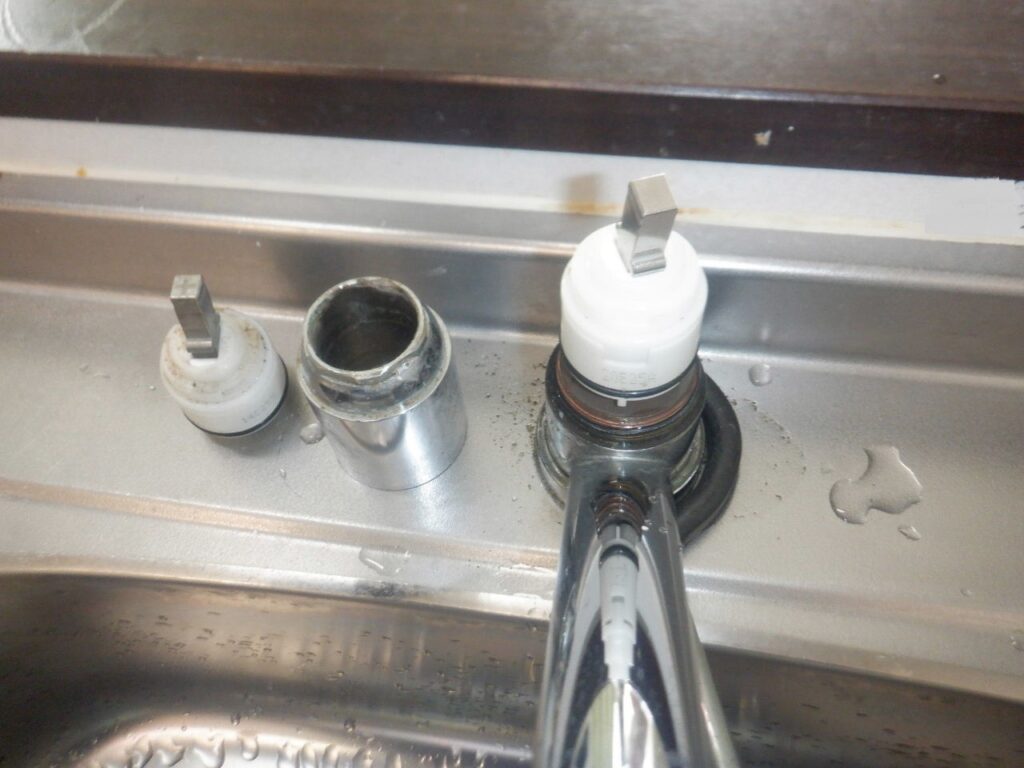

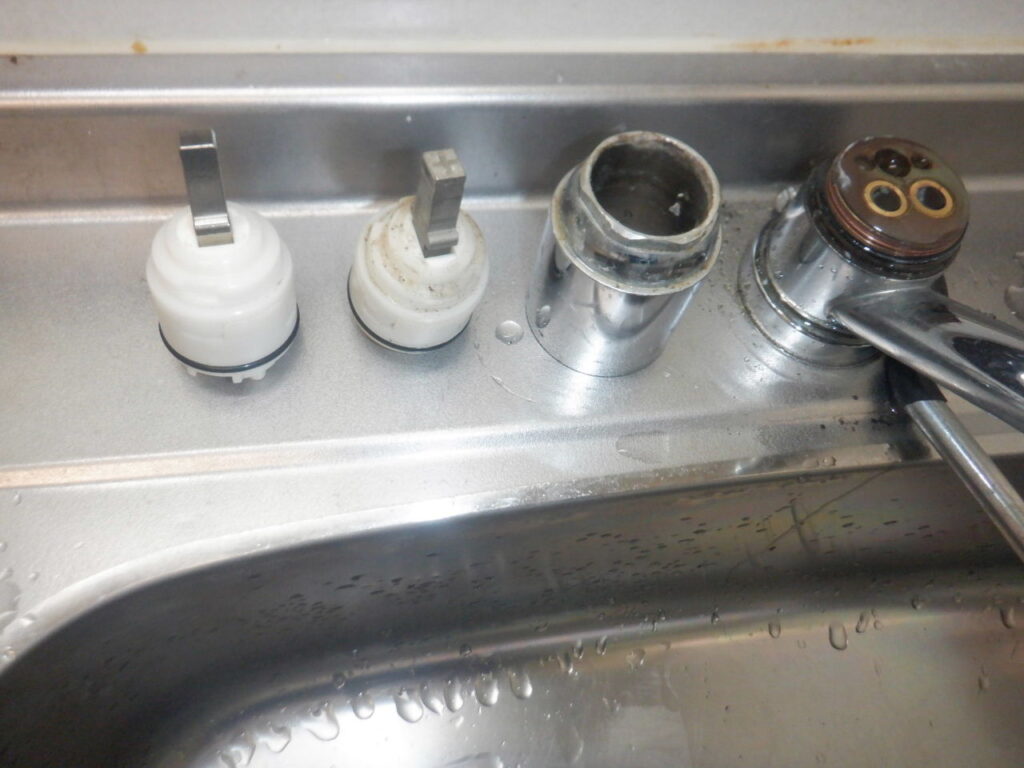

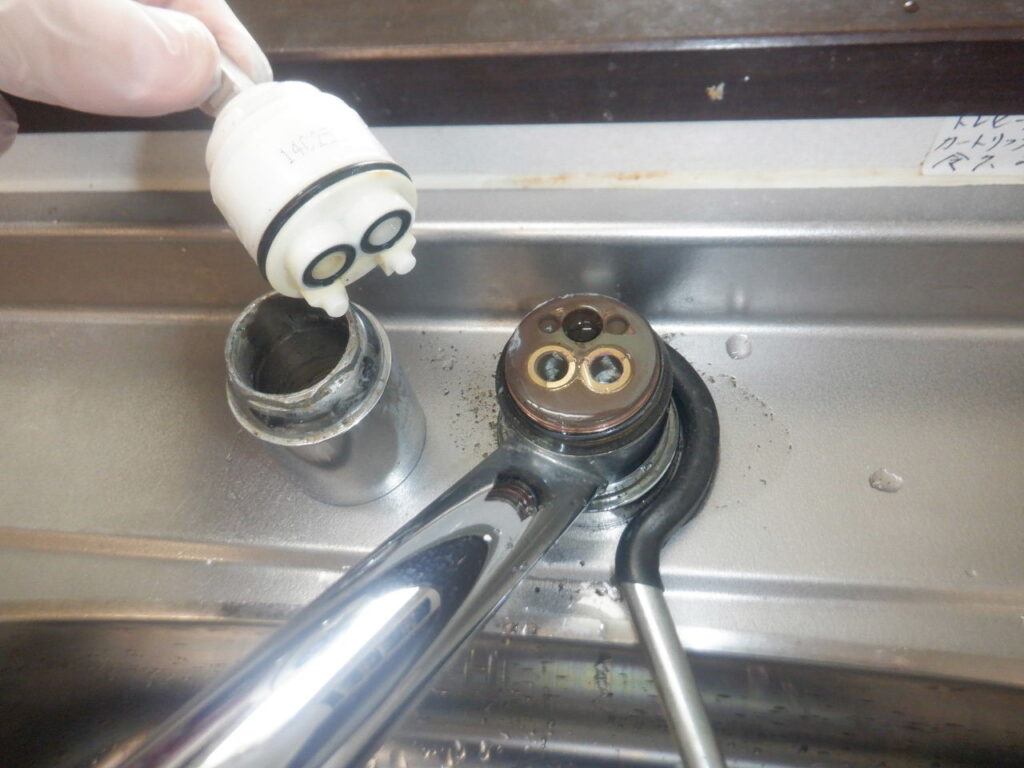

本体からバルブカートリッジを抜き取ります。
水栓本体側に古いパッキンが張り付いて残る事があります。しっかりと取り除いて下さい。

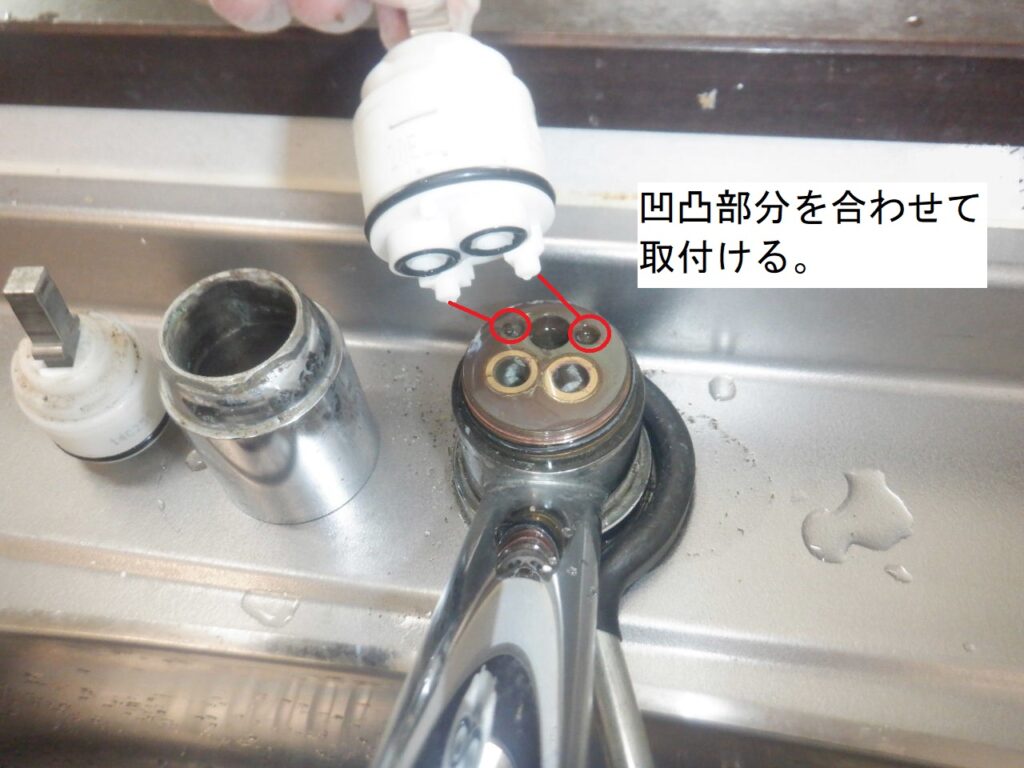

カートリッジと水栓本体内部の凹凸部分を合わせて取付をします。

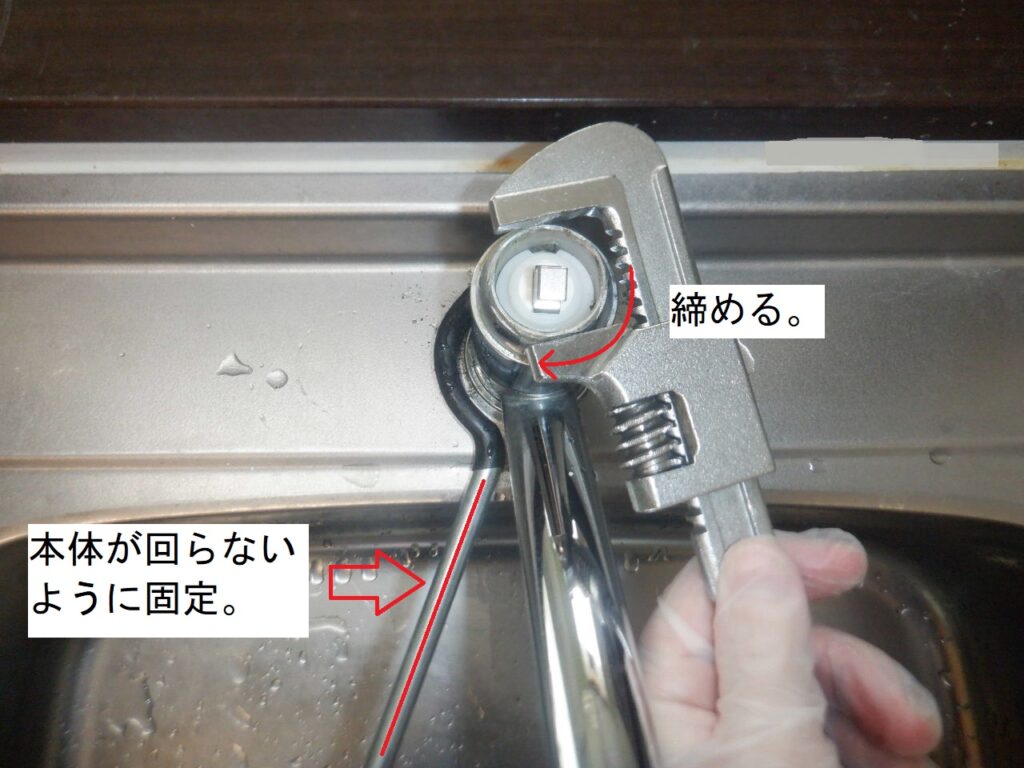

固定ナットを取り外し時の逆手順で取付けます。
レバーハンドルは向きを合わせ、差し込むだけです。

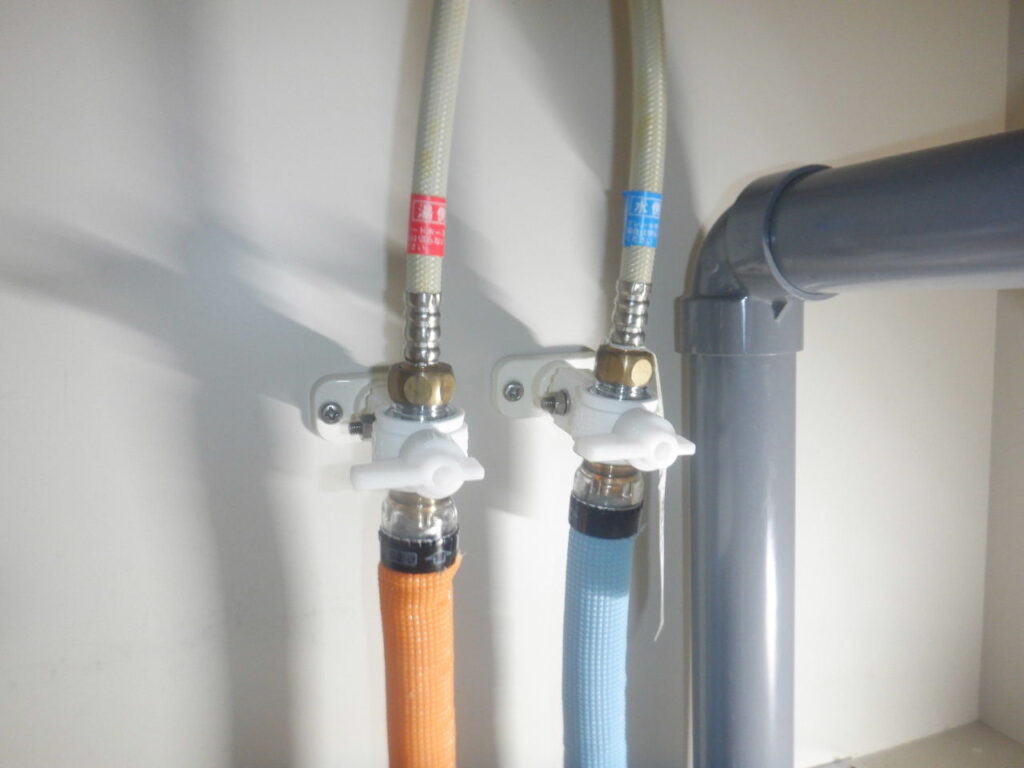

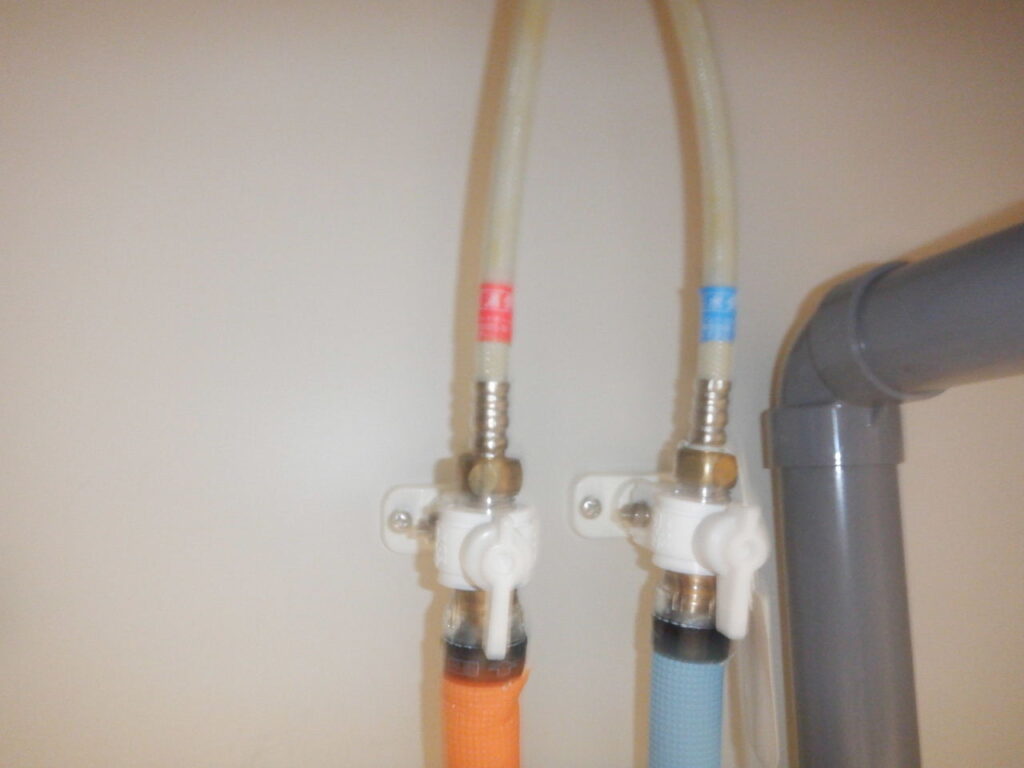

止水栓を開け、動作確認を行います。
作業難易度（5段階）
作業難易度は、「２」です。
固定ナットが固着し、回り難い事が多々有ります。
本体が回ってしまわない様に、しっかりと固定し、作業をしてください。
水栓本体の後継品・他社の同等品
KM5111CLの取付穴径は、Φ36ｍｍ38ｍｍ
後継品
KVK 台付ｼﾝｸﾞﾙﾚﾊﾞｰ水栓 KM5011
他社・同等品
LIXIL 台付ｼﾝｸﾞﾙﾚﾊﾞｰ水栓 SF-HE420SYXA
