MYM FB237S【ｶｰﾄﾘｯｼﾞ交換方法】 台所 切替ｼｬﾜｰ付ｼﾝｸﾞﾙﾚﾊﾞｰ混合水栓 ＜水が止まらない。＞修理方法 ※ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ製ｼｽﾃﾑｷｯﾁﾝ用水栓
MYM FB237S【ｶｰﾄﾘｯｼﾞ交換方法】 台所 切替ｼｬﾜｰ付ｼﾝｸﾞﾙﾚﾊﾞｰ混合水栓 ＜水が止まらない。＞修理方法 ※ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ製ｼｽﾃﾑｷｯﾁﾝ用水栓

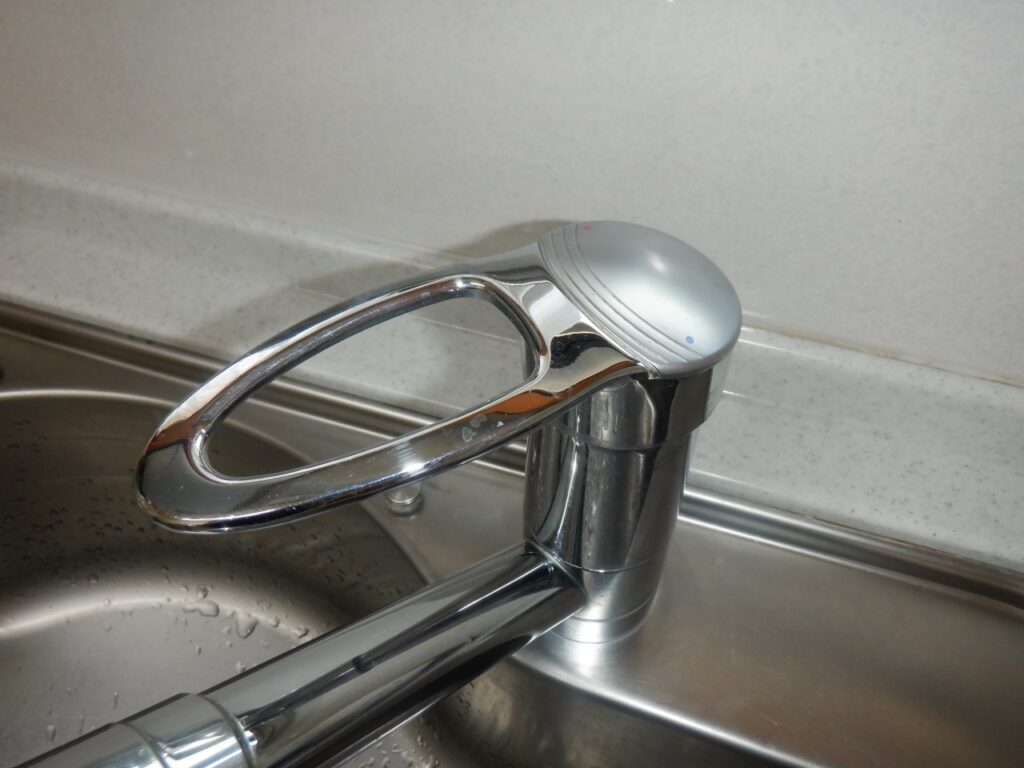

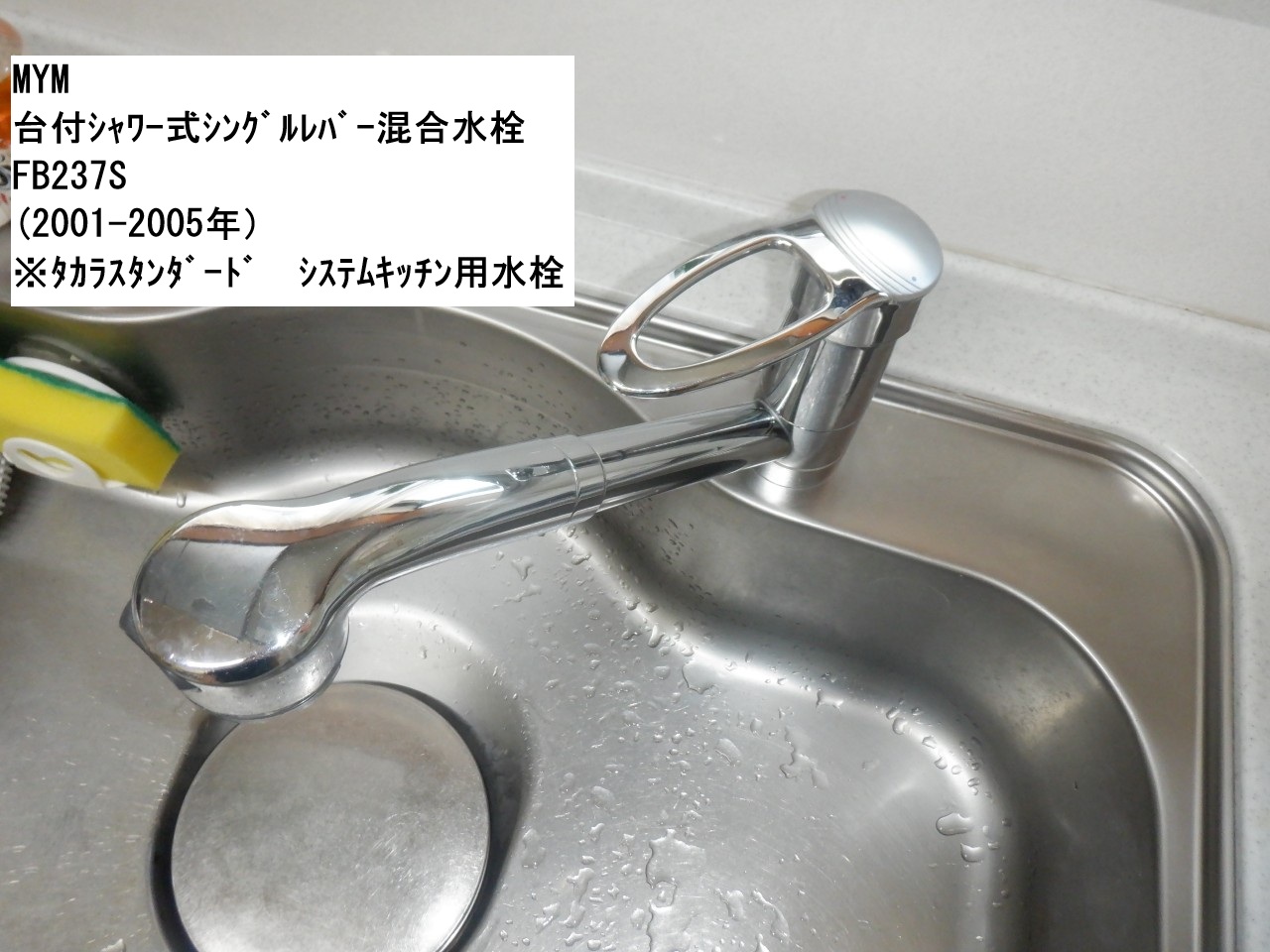

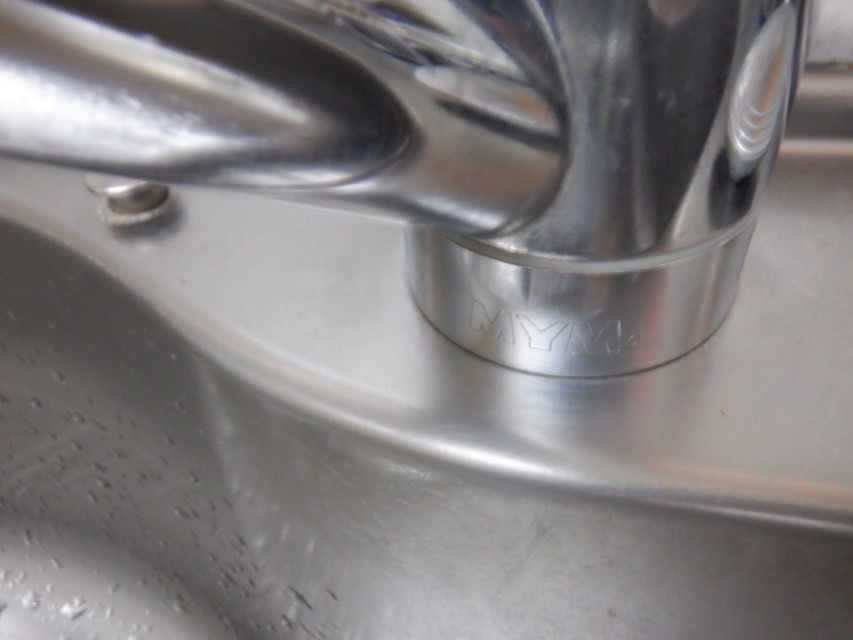

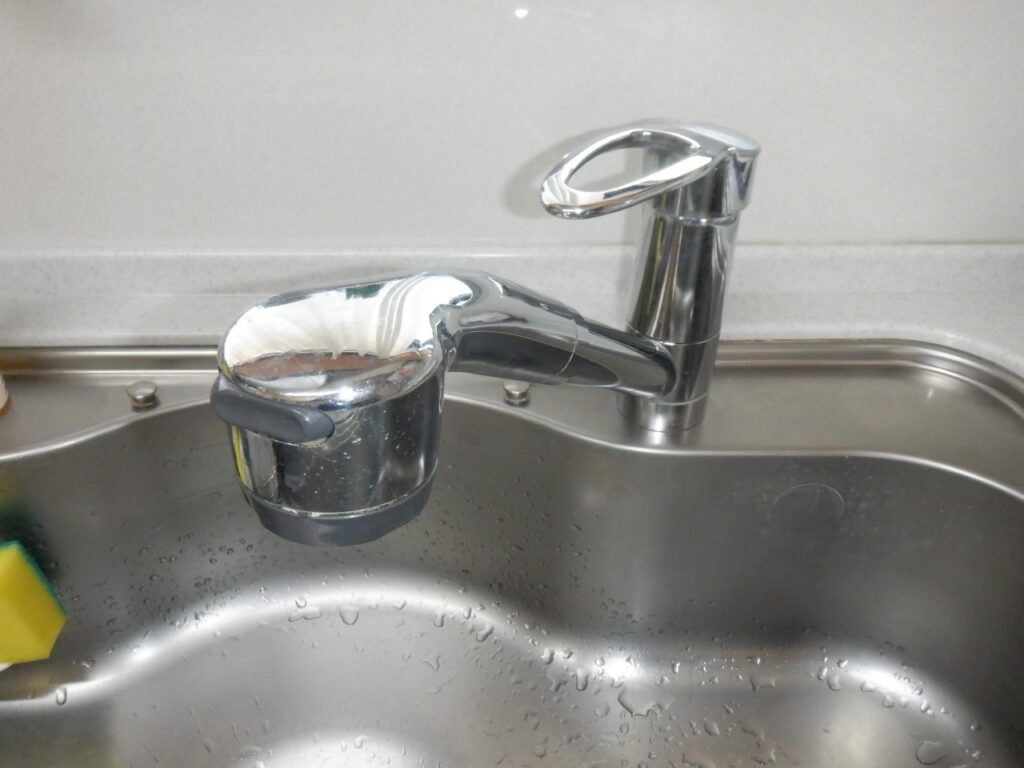

MYM 台付切替ｼｬﾜｰ式ｼﾝｸﾞﾙﾚﾊﾞｰ混合水栓 FB237S（2001-2005年）

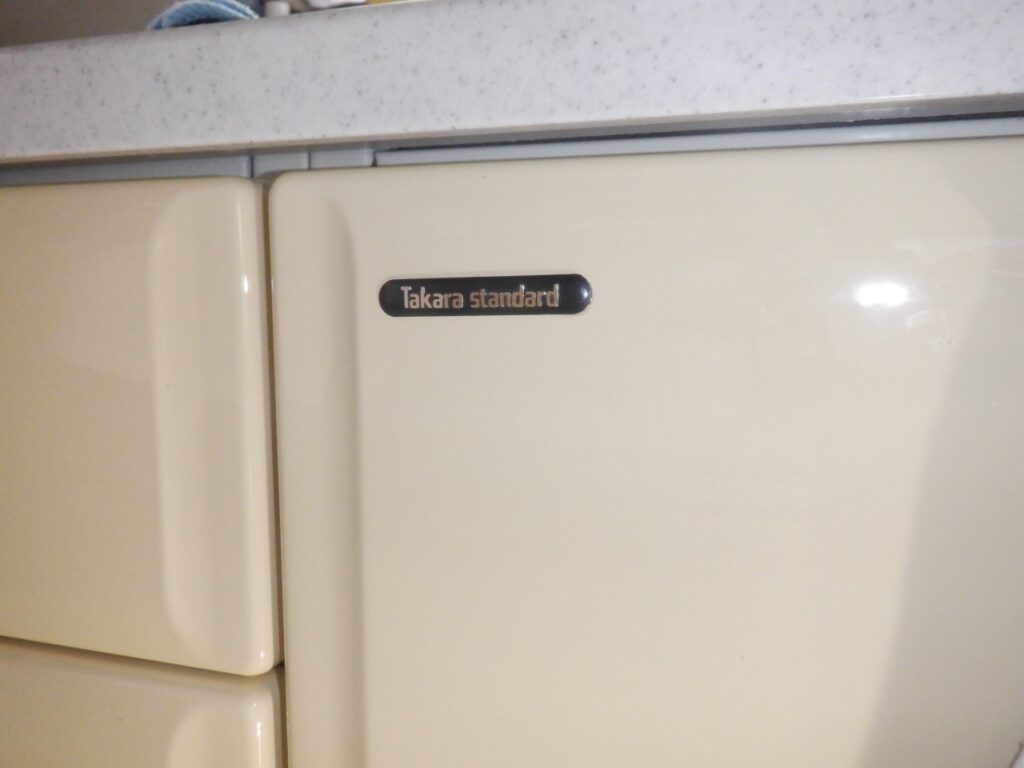

※ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ社製 ｼｽﾃﾑｷｯﾁﾝ用水栓
MYM 品番 FB237GK5E-101
類似品番も対象（ﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞ交換のみ）：FB237SH、FB764、FA749HT
機能違い品：FB237SH、FB764、FA749HT
バルブカートリッジは共通部品です。
症状：レバーを下げても水が止まらない。レバーの下から水が漏れる。
・レバーハンドルを下げても水が止まらない。
・レバーの下から水が漏れてくる。
・レバーの動きが固い。
原因：本体内部のﾊﾞﾙﾌﾞｶｰﾄﾘｯｼﾞの消耗・破損
このような症状の原因となるのは、単純なパッキンなどではなく、本体内部に使用されている「バルブカートリッジ」の消耗・破損によるものです。
修理をする為には、メーカー純正のバルブカートリッジ（セラミックカートリッジ）の交換が必要です。
修理部品： KVK ｾﾗﾐｯｸｶｰﾄﾘｯｼﾞ KPS027H-E ※分解図より
MYM社は、2008年に事業撤退（倒産）している為、修理部品などはKVK社が引き継いでいます。

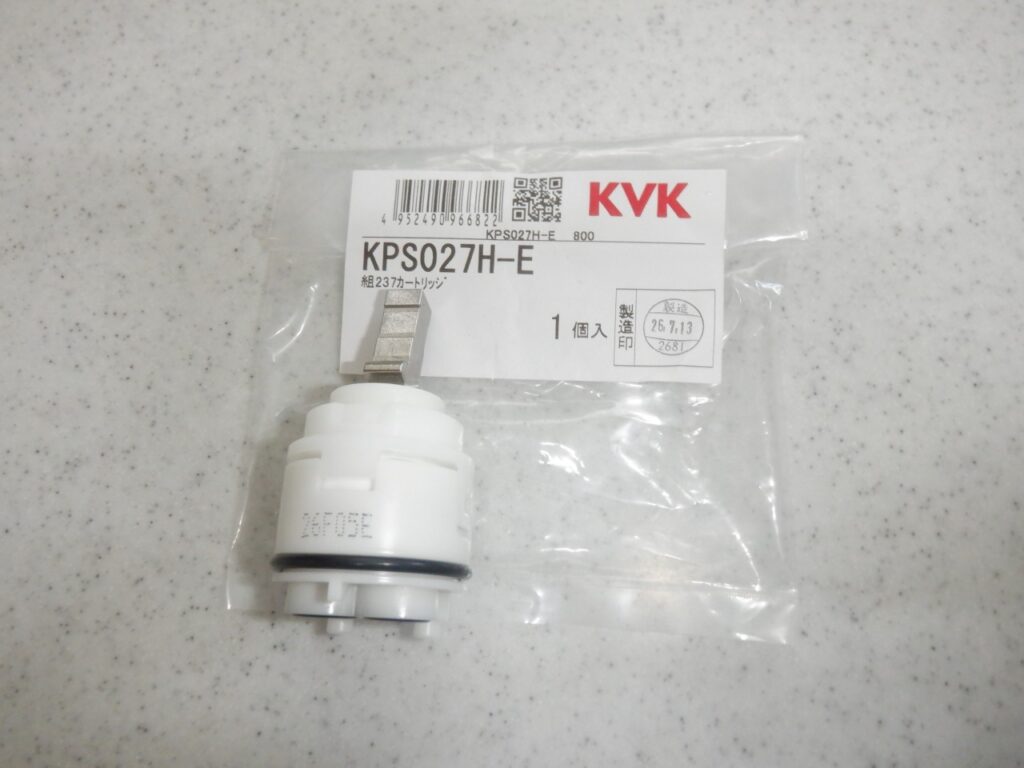

KVK ｾﾗﾐｯｸｶｰﾄﾘｯｼﾞ KPS027H-E
＜補足＞その他修理部品 ： シャワーヘッド部 HC732-A
シャワーヘッドの切替え不良などの場合の交換部品
KVK ｼｬﾜｰﾍｯﾄﾞ組 HC732-A
ｾﾗﾐｯｸｶｰﾄﾘｯｼﾞ（KVK KPS027H-E）の交換方法
必要工具
・マイナスドライバー ※止水栓がドライバー式の場合
・プラスドライバー
・モーターレンチ
＜本体を固定したい場合＞
・コーナーレンチ 450ｍｍ ※水栓本体 外径 Φ52ｍｍ
ｾﾗﾐｯｸｶｰﾄﾘｯｼﾞ（KVK KPS027H-E）の交換手順

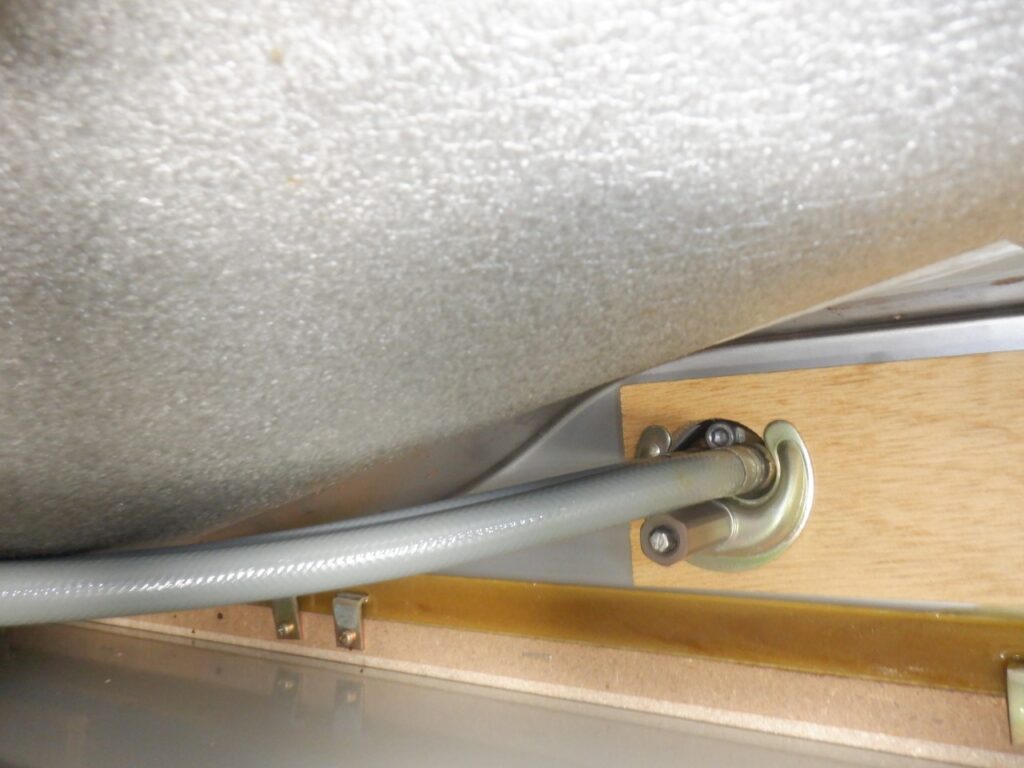

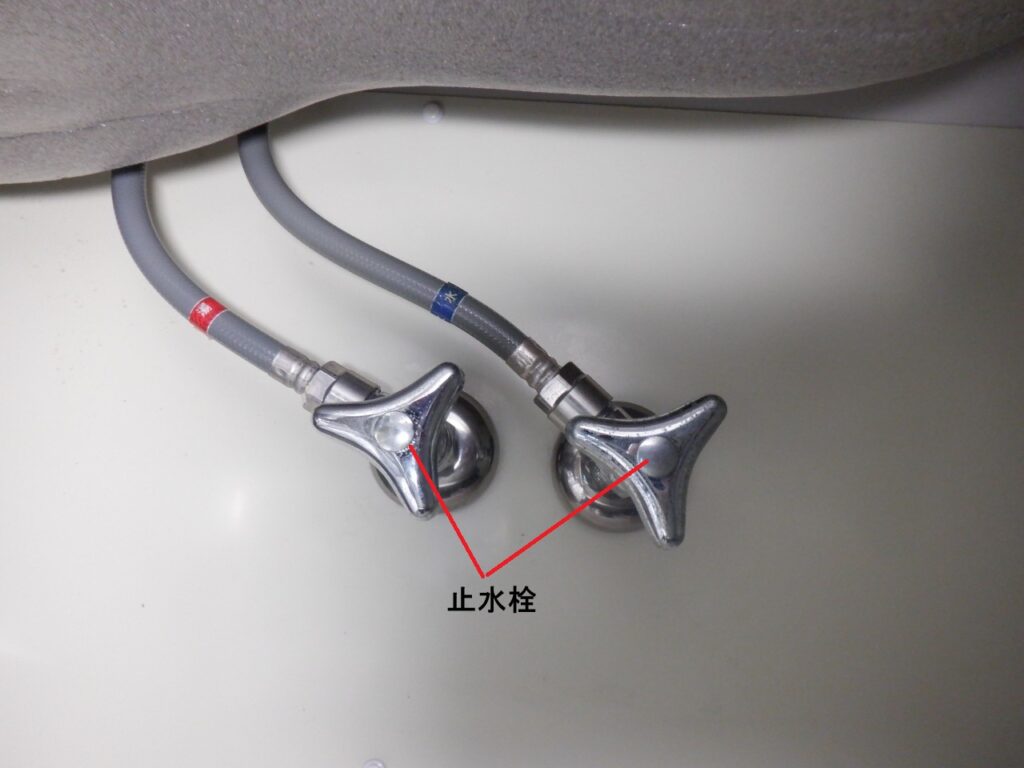

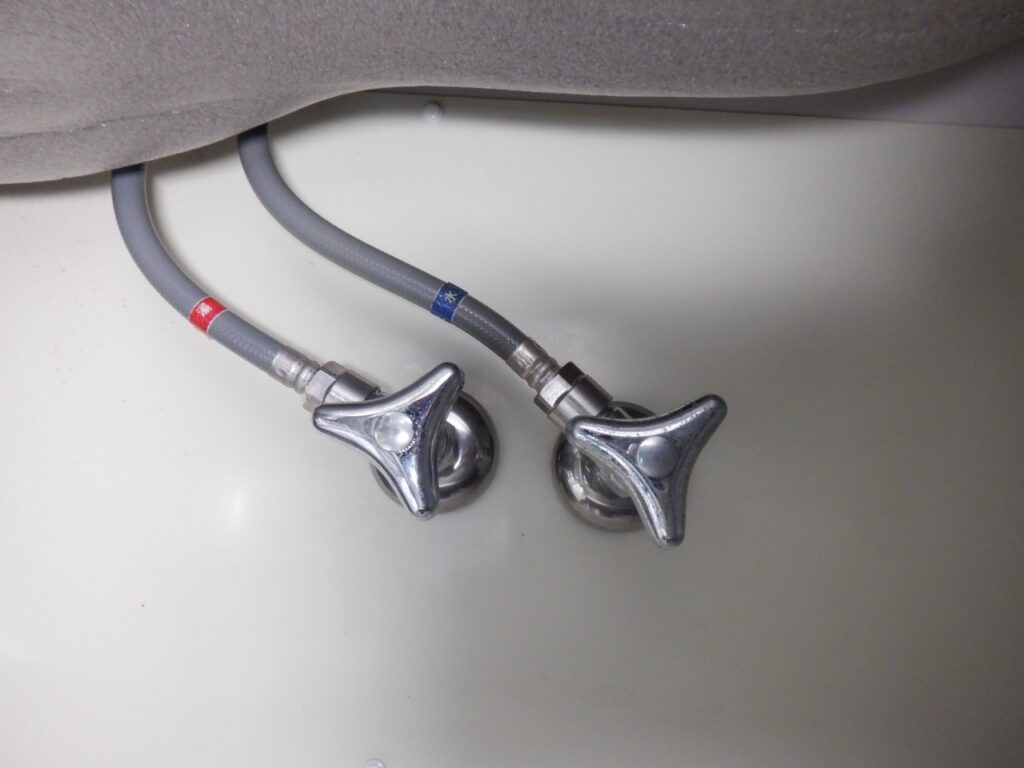

止水栓を閉め、水・湯を止めます。
水・湯が止まっている事をしっかりと確認してください。止水をせずに行うと、分解時に水が噴き出します。

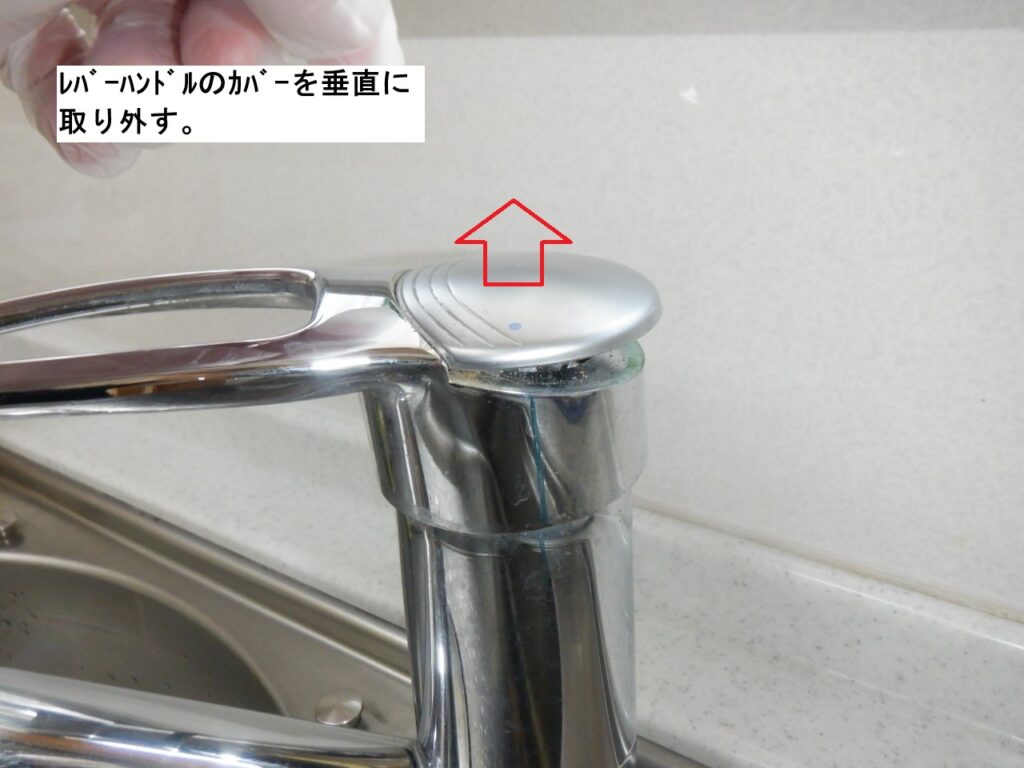

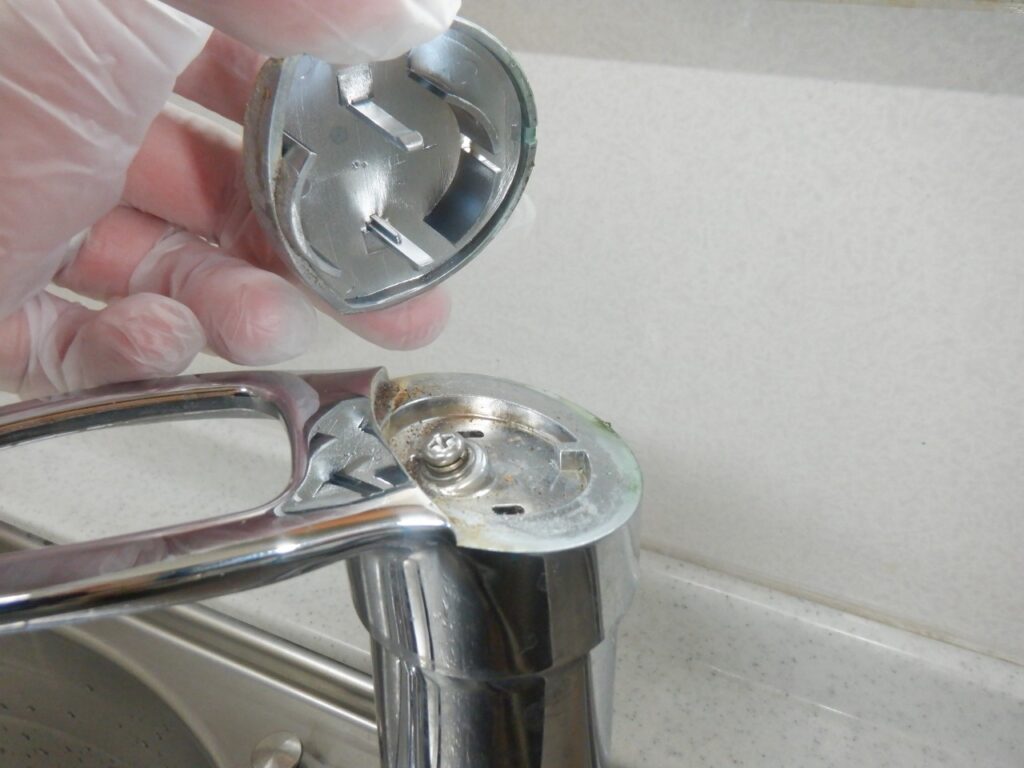

レバーハンドルの上面のカバーを、垂直に抜き取るように取り外します。（内側のツメが折れないように）

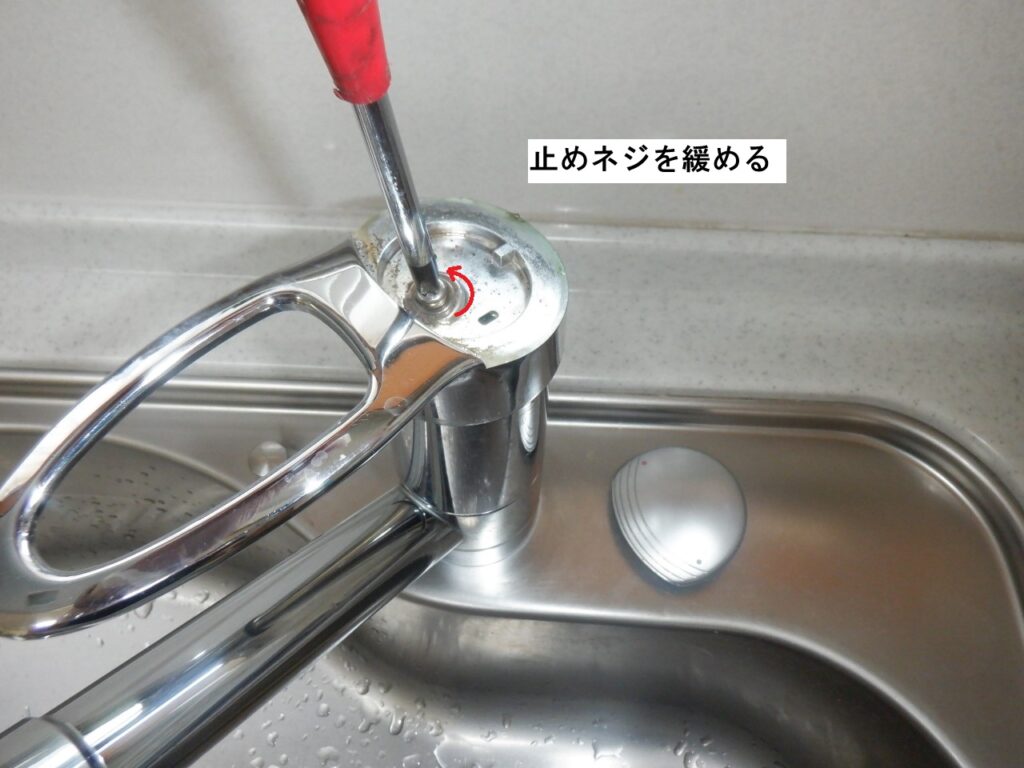

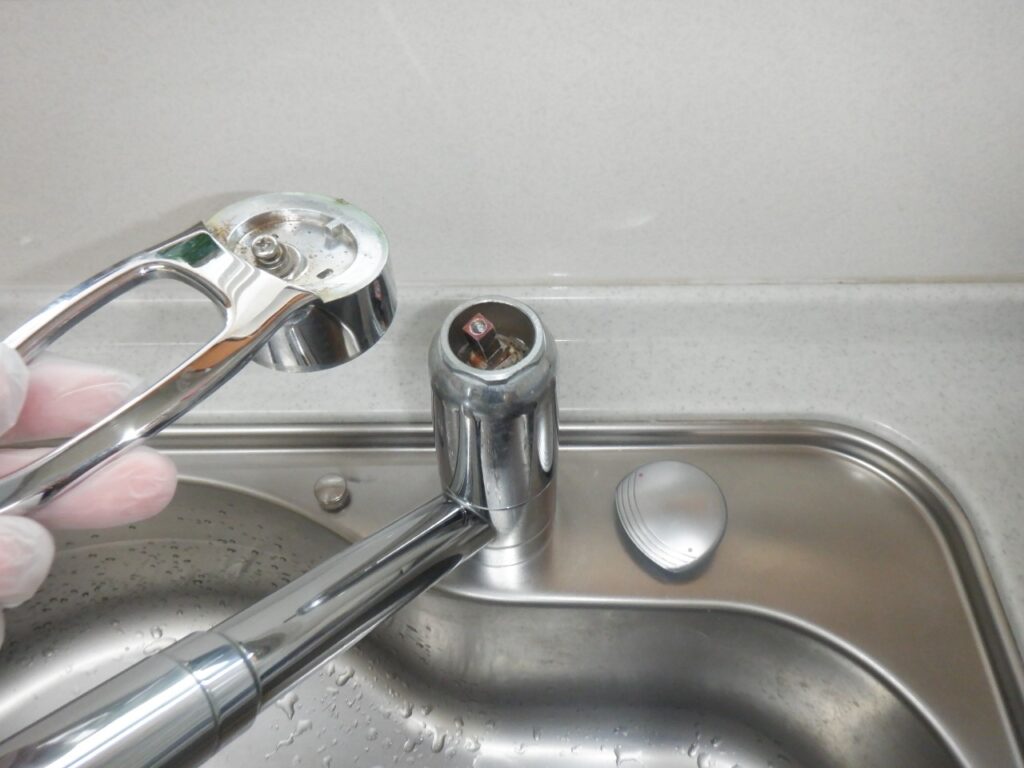

止めネジをプラスドライバーで緩め、レバーハンドルを抜き取ります。

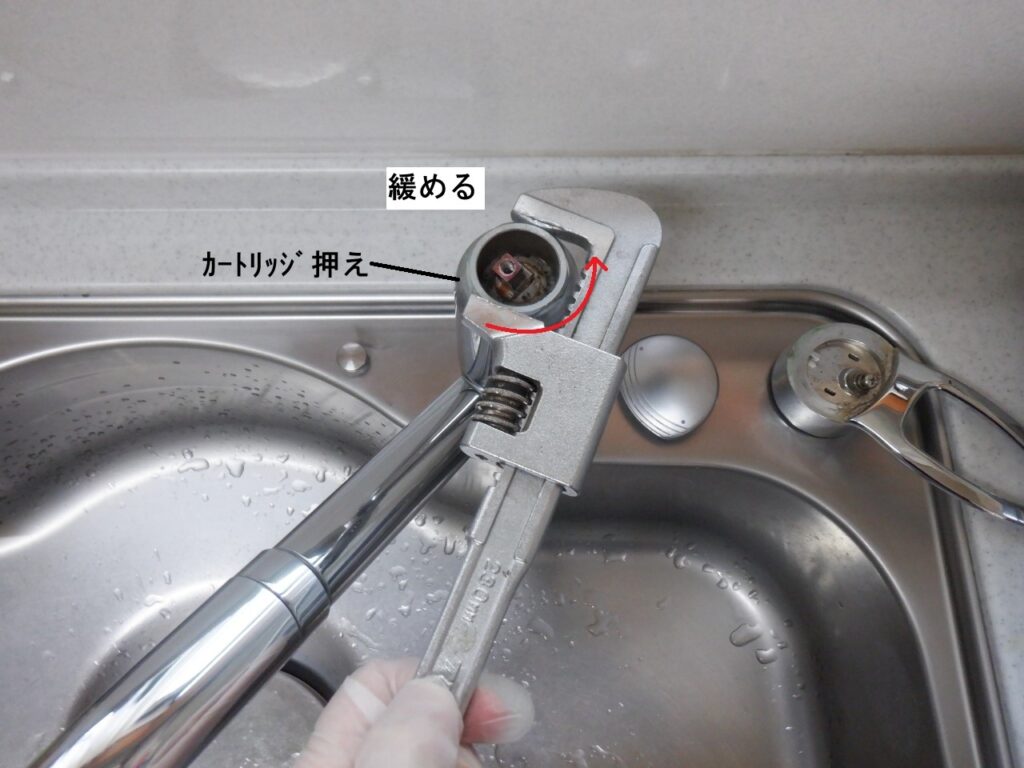

モーターレンチをカートリッジ押えの六角部分（35㎜）にかけ、反時計回りに回して取り外します。＜工具を滑らせないように注意＞
固着して回らない事が多々あります。
本体が供回りしてしまうと、本体下の給水ホースが捻じれたり、破損する可能性があります。

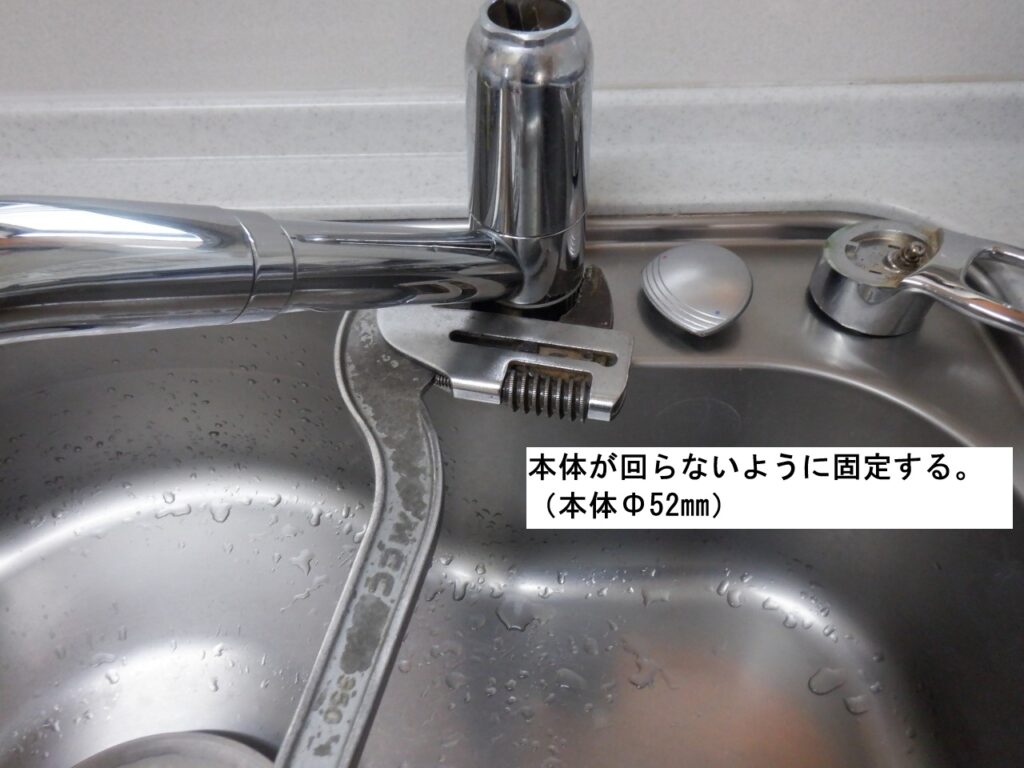

場合によっては、工具で本体の固定が必要です。（傷が付く場合有り）

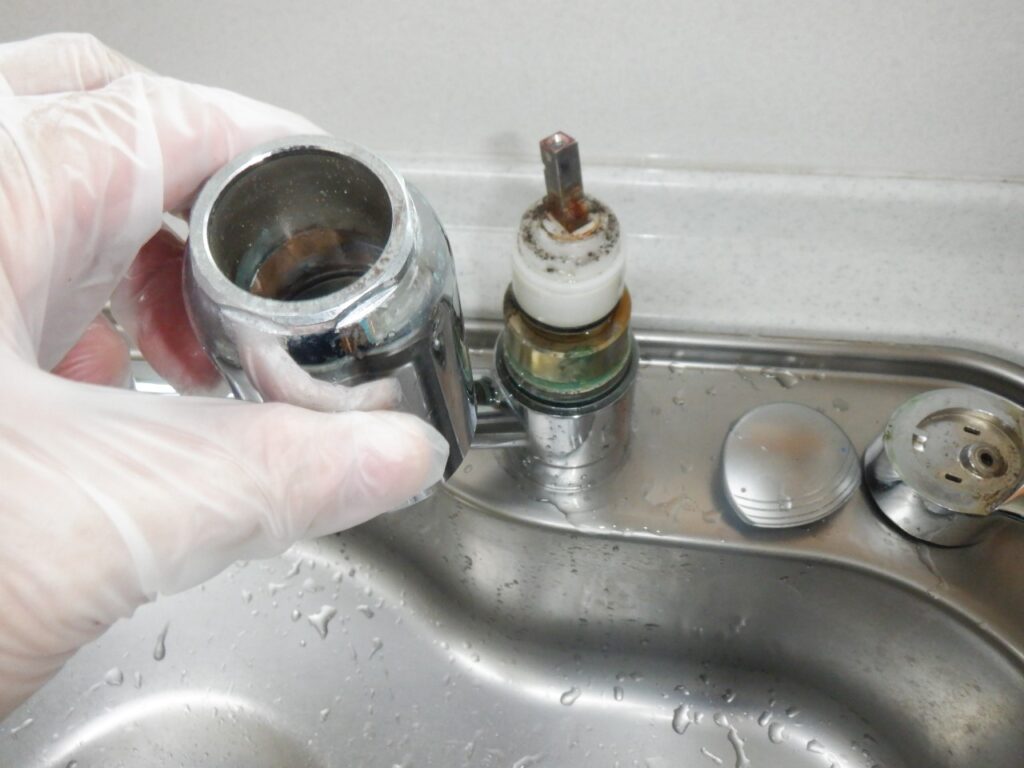

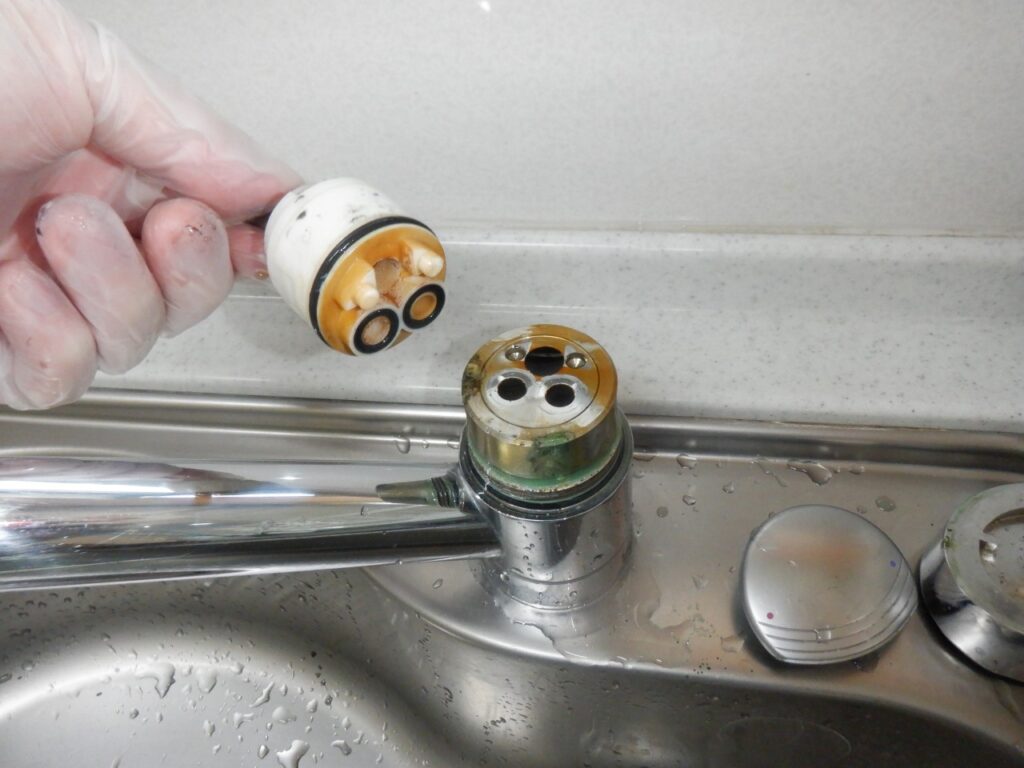

セラミックカートリッジを新しいものと入れ替えます。

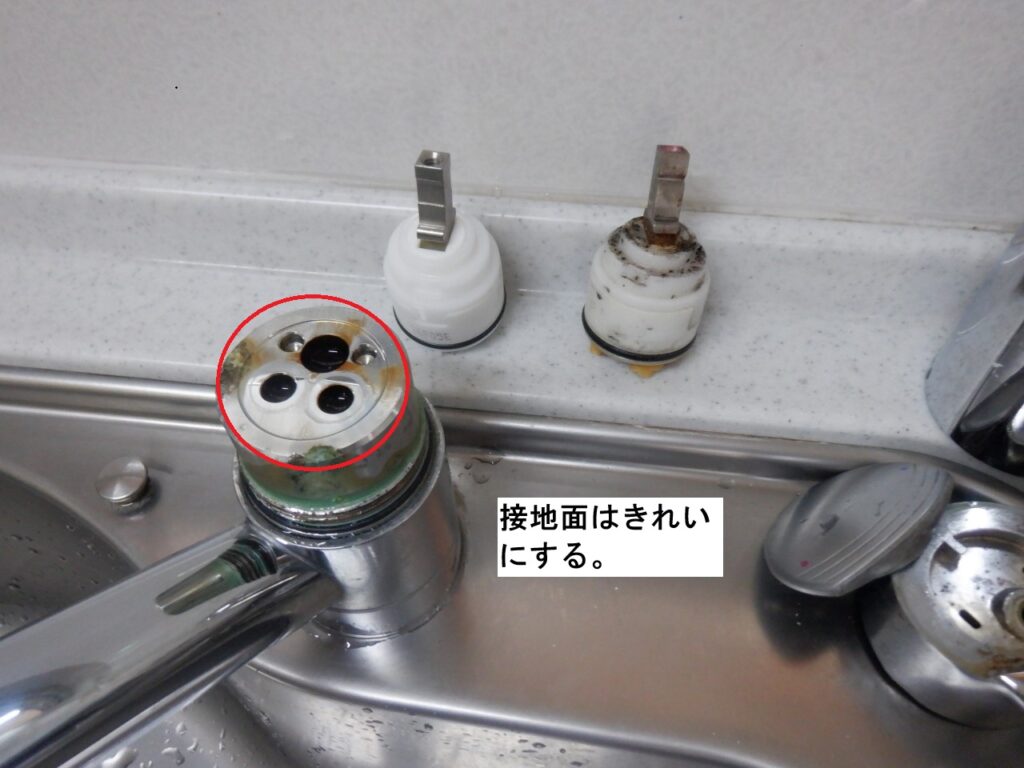

本体の設置面をキレイに清掃しましょう。

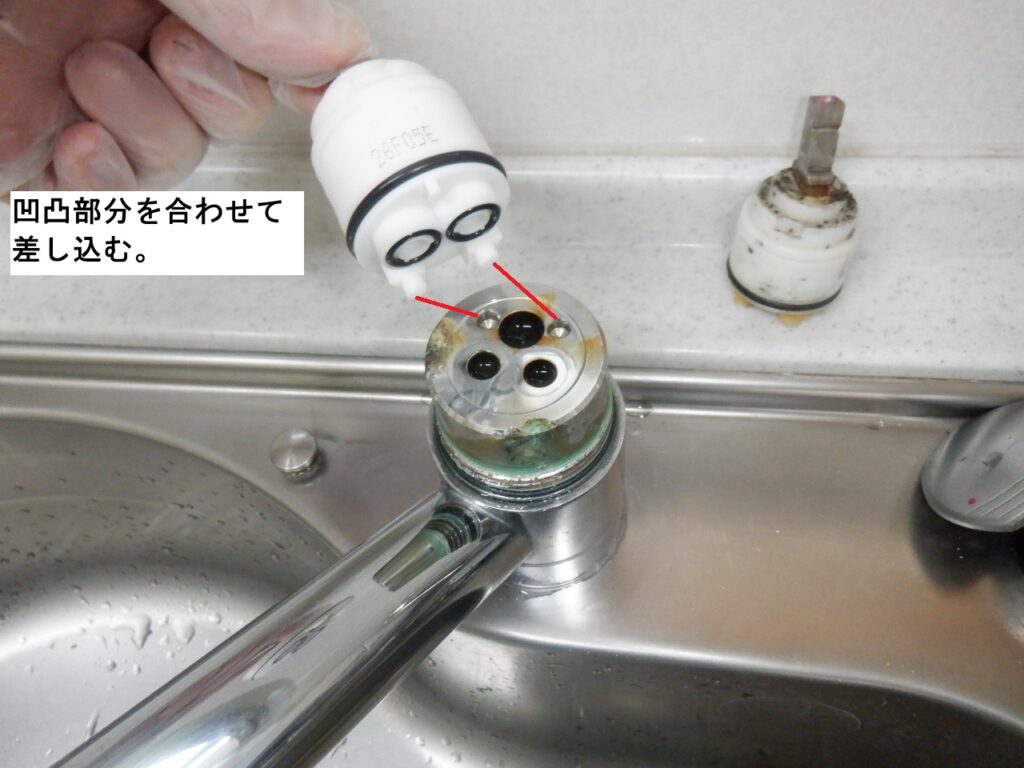

カートリッジは、本体側と凹凸部分を合わせて差し込みます。

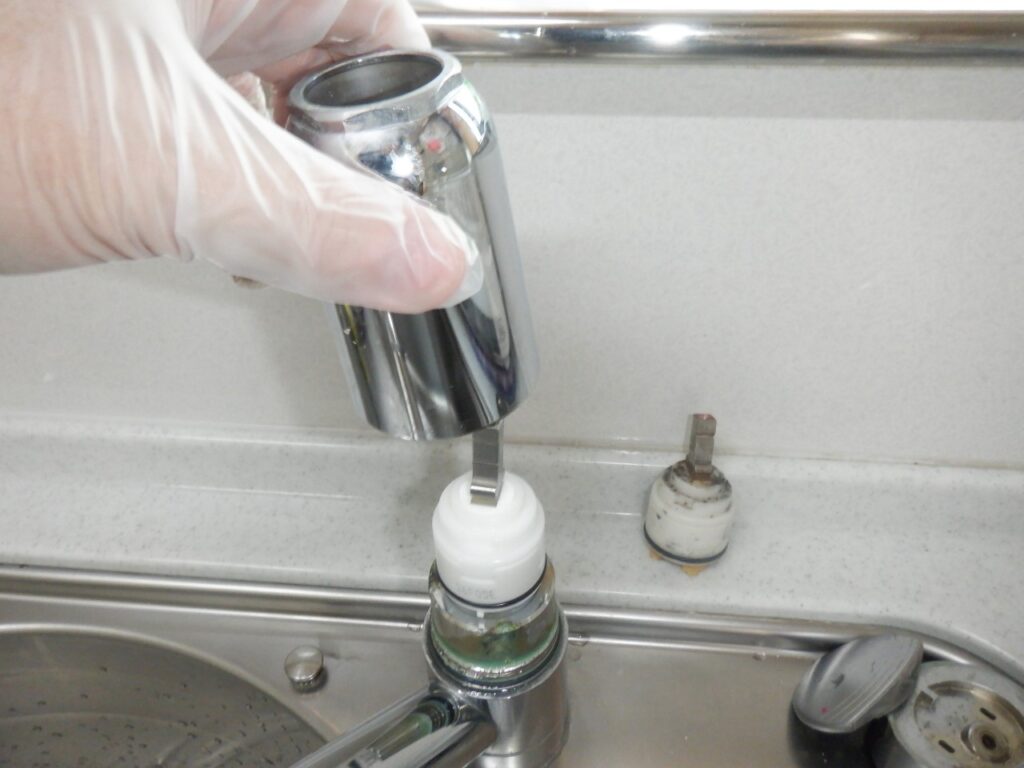

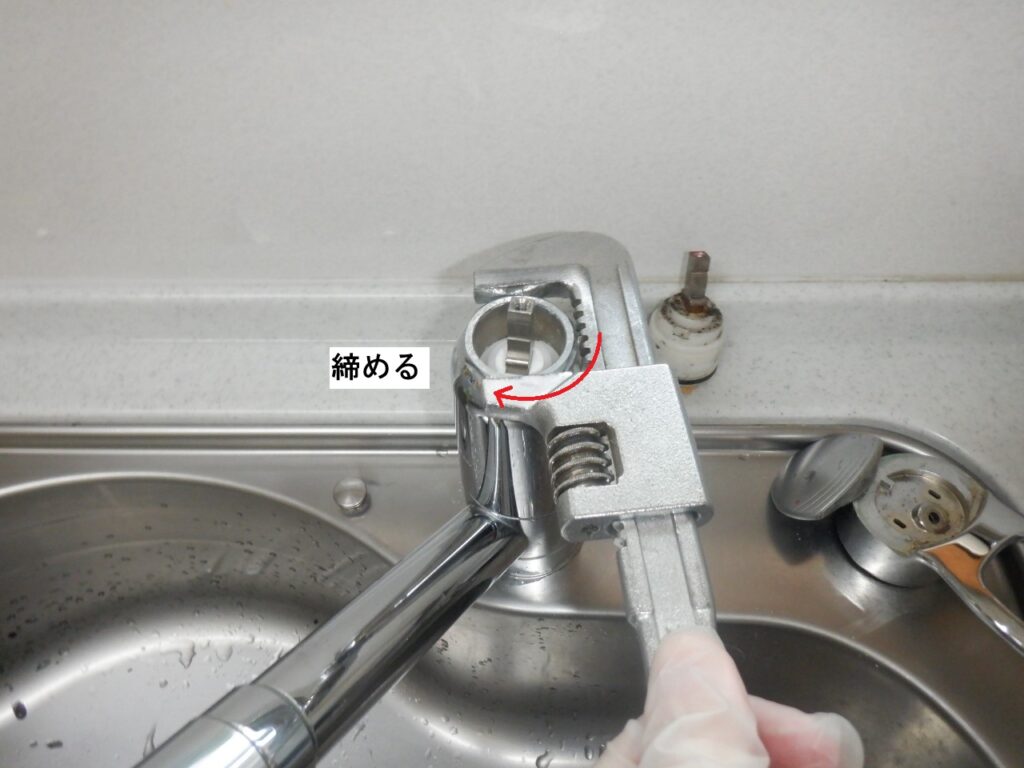

取り外しの逆手順でカートリッジ押えを取り付けます。

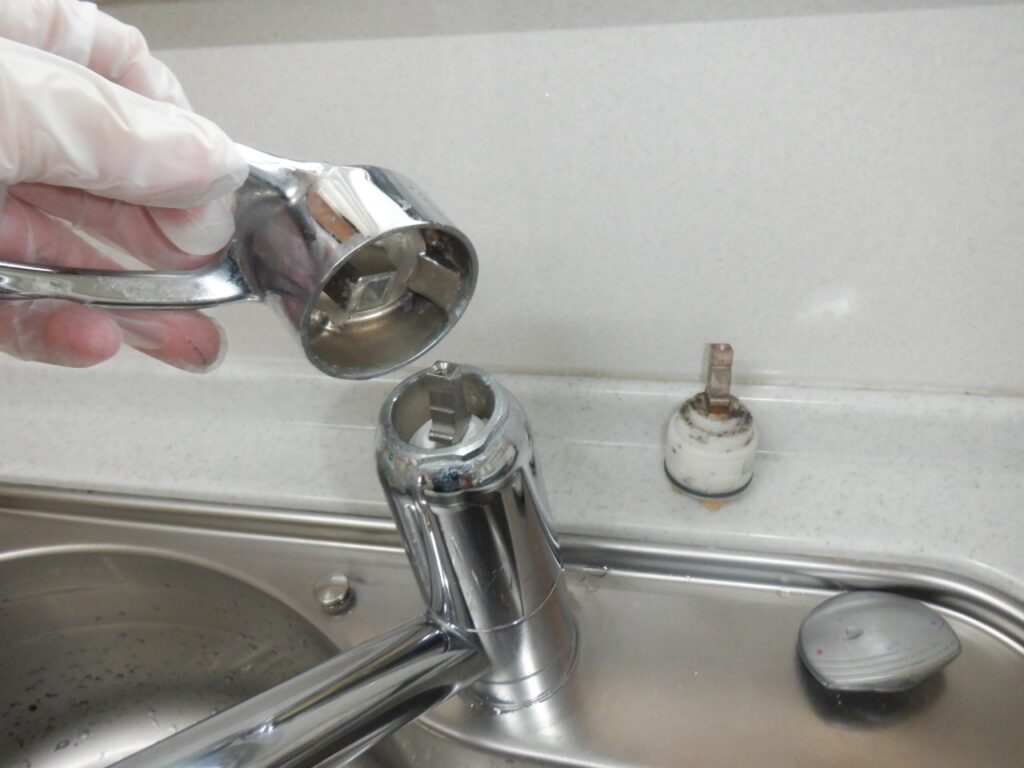

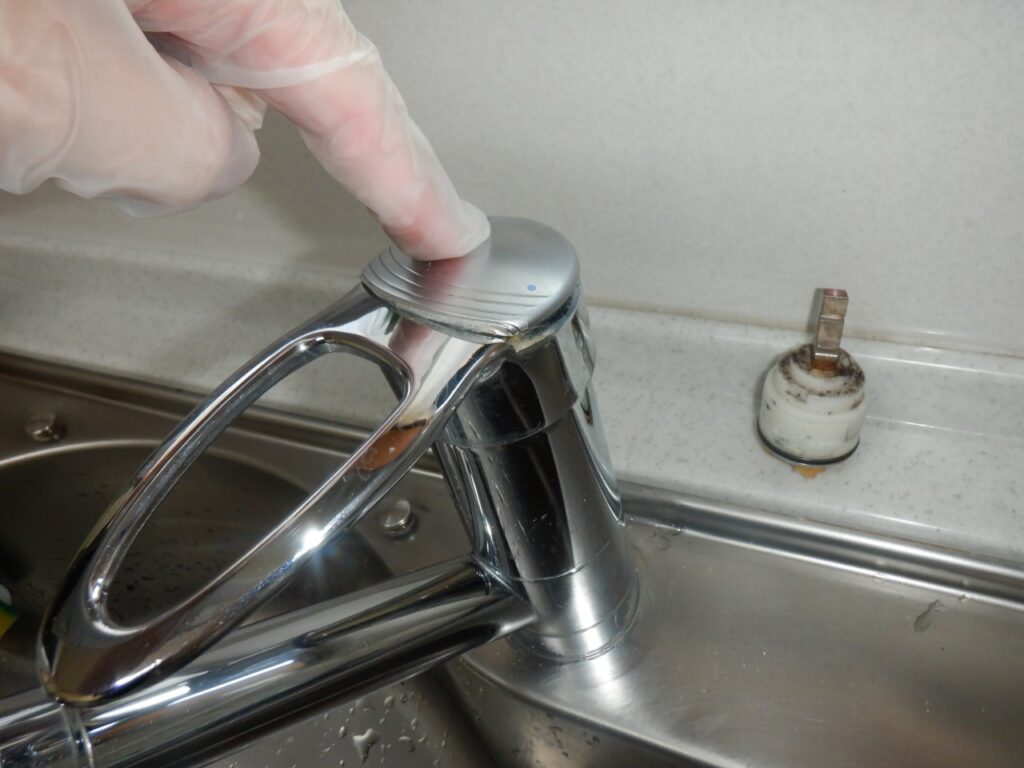

レバーハンドルを取り外しと逆の手順で取り付けます。

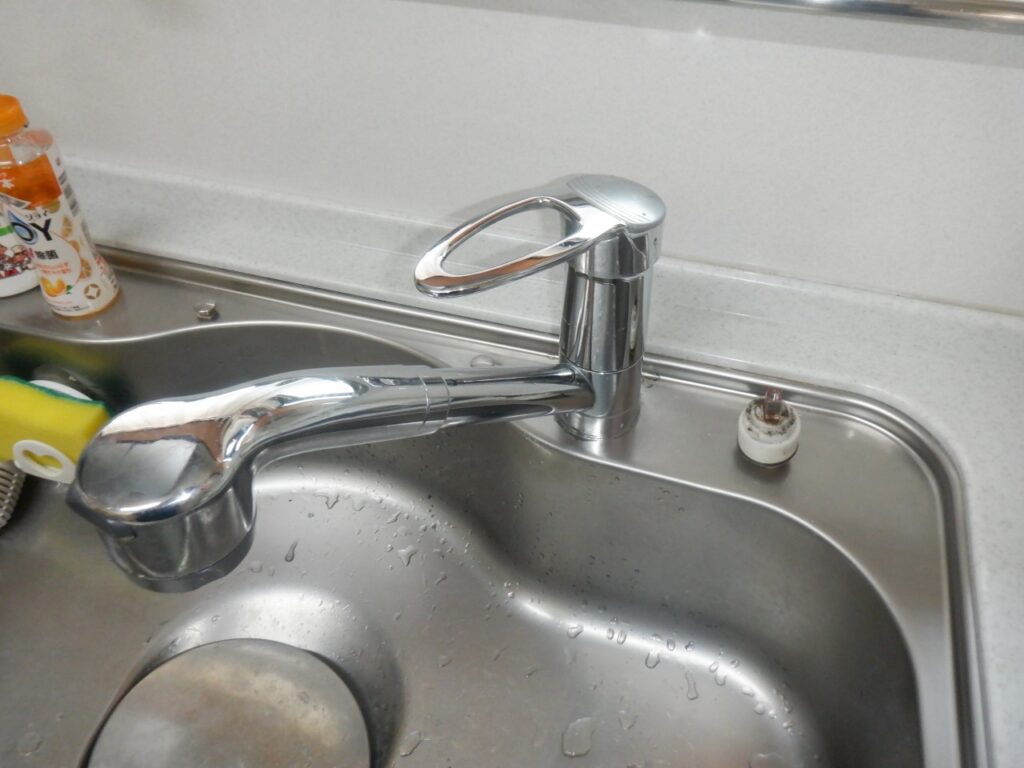

止水栓を開け、動作確認を行います。
作業難易度（5段階）
作業難易度は「2」です。
止水栓を閉める事を必ず行ってください。（水・湯ともに）水漏れ事故に繋がります。
カートリッジ押え（ナット）が回らずに苦労する可能性があります。工具などを滑らせてケガや、回りの物を破損させないように注意してください。
水栓本体を交換したい場合（代替品・後継品）
正式な後継品は有りません。
同等機能（切替シャワー付）で、取替可能な水栓は下記のようなものがあります。
MYM FB237S は、図面上では取付穴径が、Φ38～40ｍｍとなっています。
取付穴サイズ Φ33～Φ47㎜ まで対応可能
KVK 取付穴兼用型・シングルシャワー付混合水栓 KM5011UTF
