MYM MS3500 【切替弁ﾕﾆｯﾄ･温調ｶｰﾄﾘｯｼﾞ交換、本体後継品】浴室ｻｰﾓｽﾀｯﾄ式ｼｬﾜｰ水栓<水が止まらない。温度調節が出来ない。>修理方法 ※ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ ﾕﾆｯﾄﾊﾞｽ仕様
MYM MS3500 【切替弁ﾕﾆｯﾄ･温調ｶｰﾄﾘｯｼﾞ交換、本体後継品】浴室ｻｰﾓｽﾀｯﾄ付ｼｬﾜｰ水栓<水が止まらない。温度調節が出来ない｡>修理方法 ※ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ ﾕﾆｯﾄﾊﾞｽ仕様

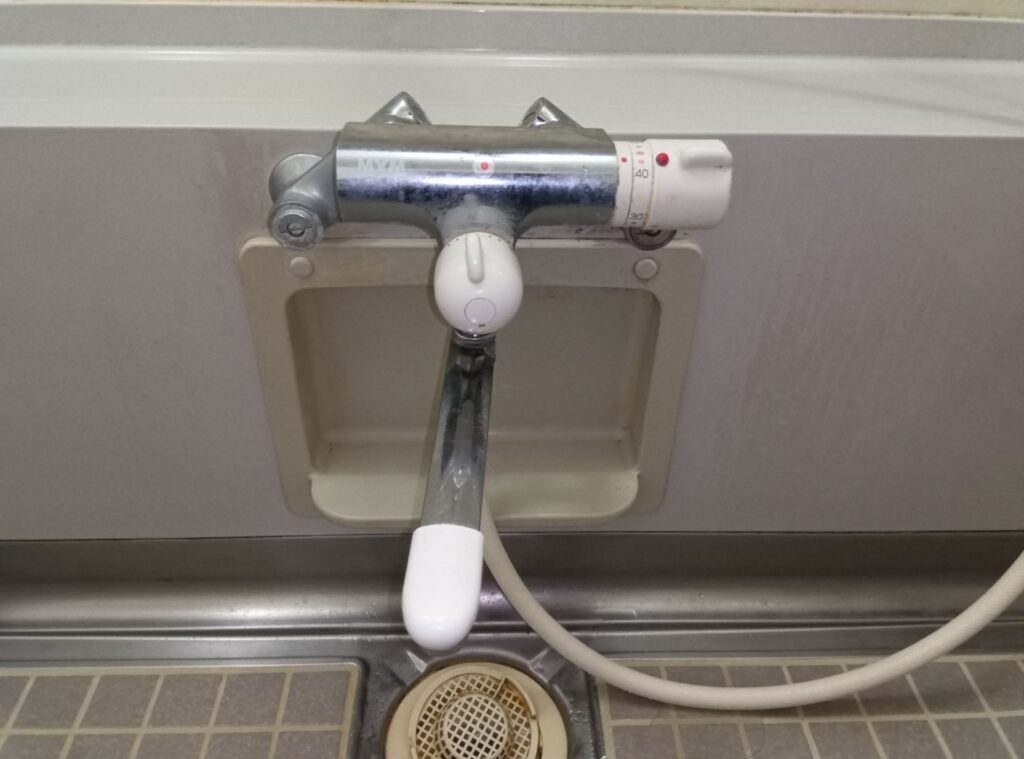

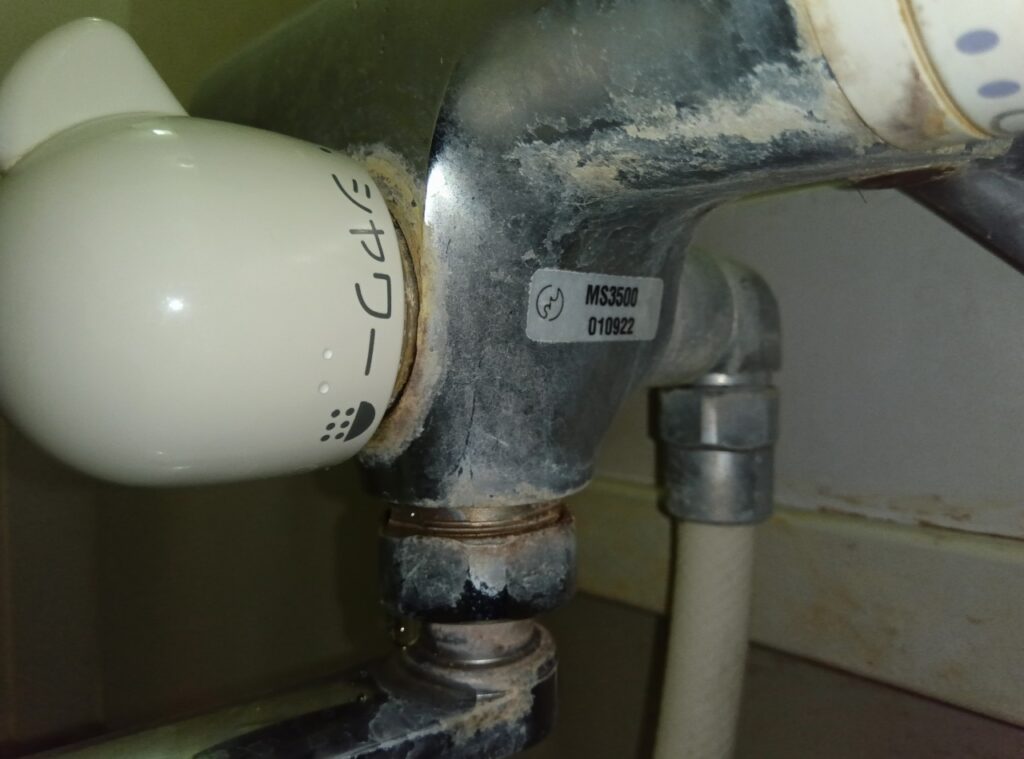

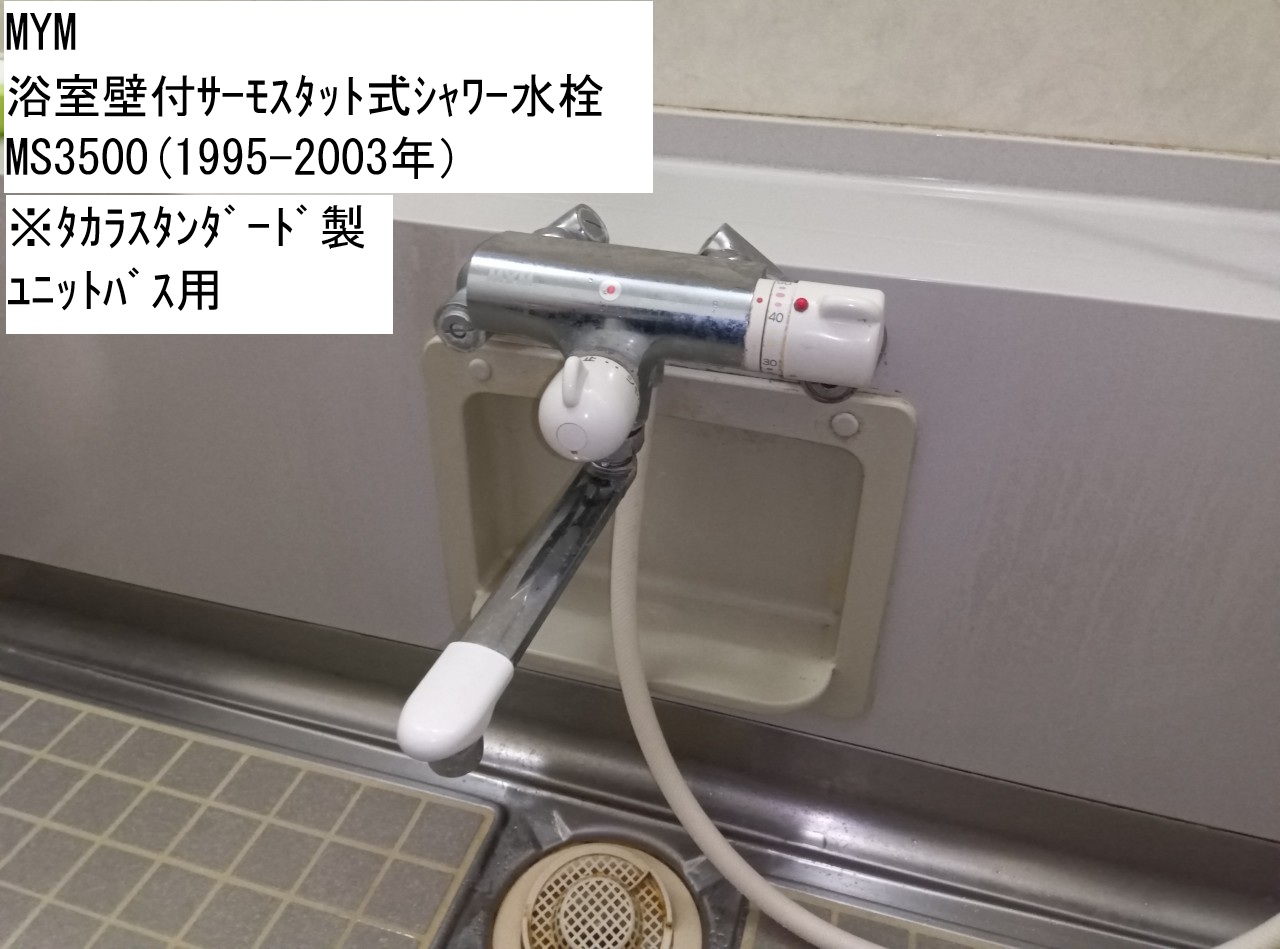

MYＭ 壁付ｻｰﾓｽﾀｯﾄ式ｼｬﾜｰ水栓 MS3500（1995-2003年）
ﾀｶﾗｽﾀﾝﾀﾞｰﾄﾞ ﾕﾆｯﾄﾊﾞｽ用 OEM品
Original Equipment Manufacturing の略で、メーカーが他社ブランドの製品を生産することです。
類似品番： MYM 純正品 MS3500Dとは異なります。
注意：MYM MS3500D とは、修理部品のパーツが異なります。

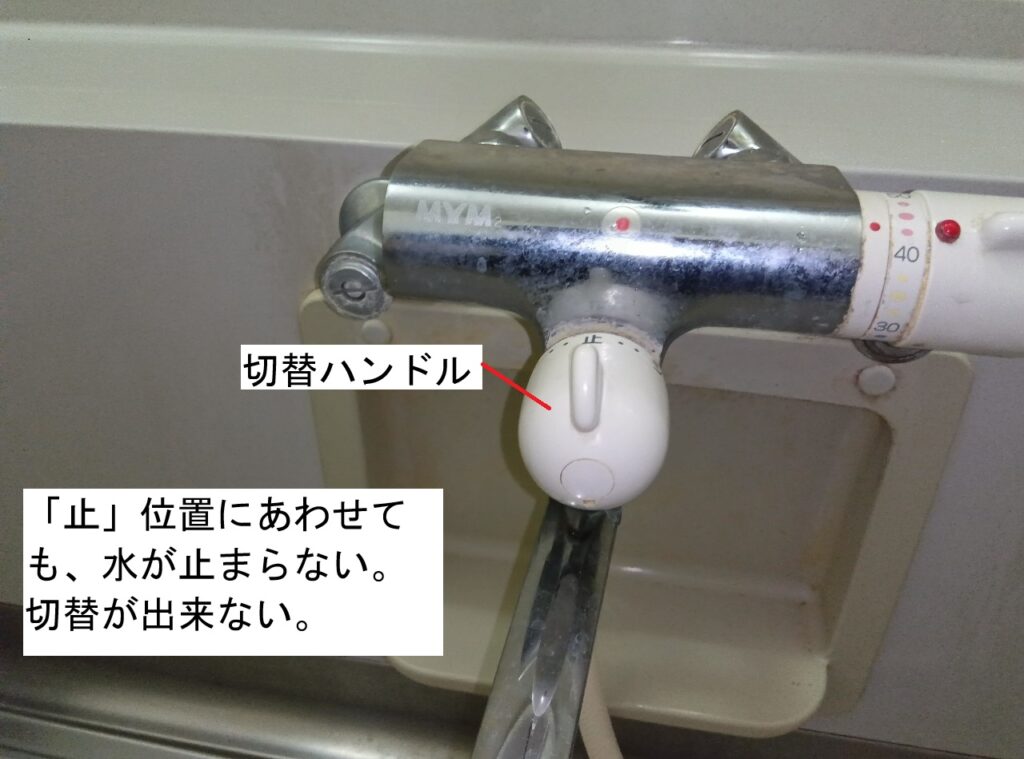

症状① 水が止まらない。シャワー・カランの切替えが出来ない。
・切替ハンドルを「止」の位置に合わせても、水がポタポタと止まらない。
・シャワーとカランの両方から水が出てしまう。
原因：水栓本体内部の切替弁ユニットの消耗
切替ハンドルを操作しても、水が止まらない。シャワー・カランの両方から水が出てしまうなどの症状の場合、原因は、本体内部の切替弁ユニットの消耗が考えられます。
切替ハンドルの内側が破損している場合、切替弁ユニット（カートリッジ）が回らず、空回りしている場合があります。切替ハンドル・クリックガイドなどの修理部品は廃番となっています。
修理をする為には、切替弁ユニットの交換が必要となります。
修理部品：KVK 切替弁ﾕﾆｯﾄ KP714B
MYM社は、2007年に事業撤退（倒産）している為、補修部品の生産はKVK社が引き継いでいます。
KVK 切替弁ﾕﾆｯﾄ KP714B

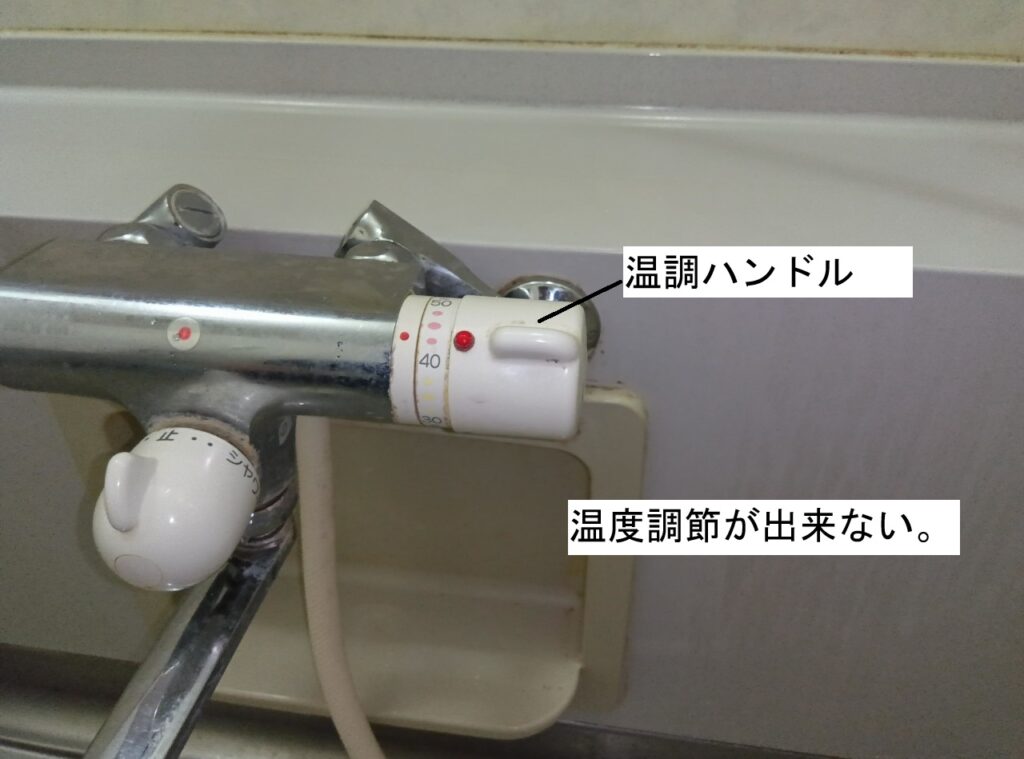

症状② 温度調節がきかない。
・温調ハンドルを回しても温度が変わらない。
・温調ハンドルが固くて回らない。
・水しか出ない。お湯しか出ない。
原因：給湯設備の異常。温調カートリッジの故障。
水栓本体の故障を疑う前に、確認すべき事
・給湯設備（ガス給湯器・エコキュート・電気温水器）に問題がある。

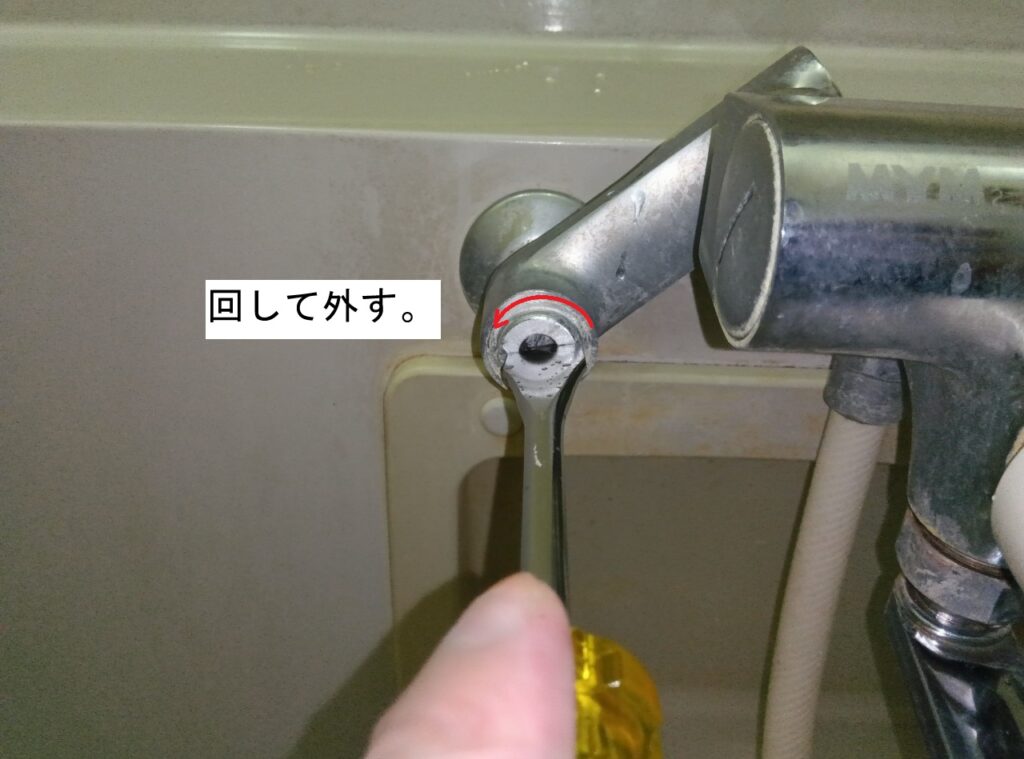

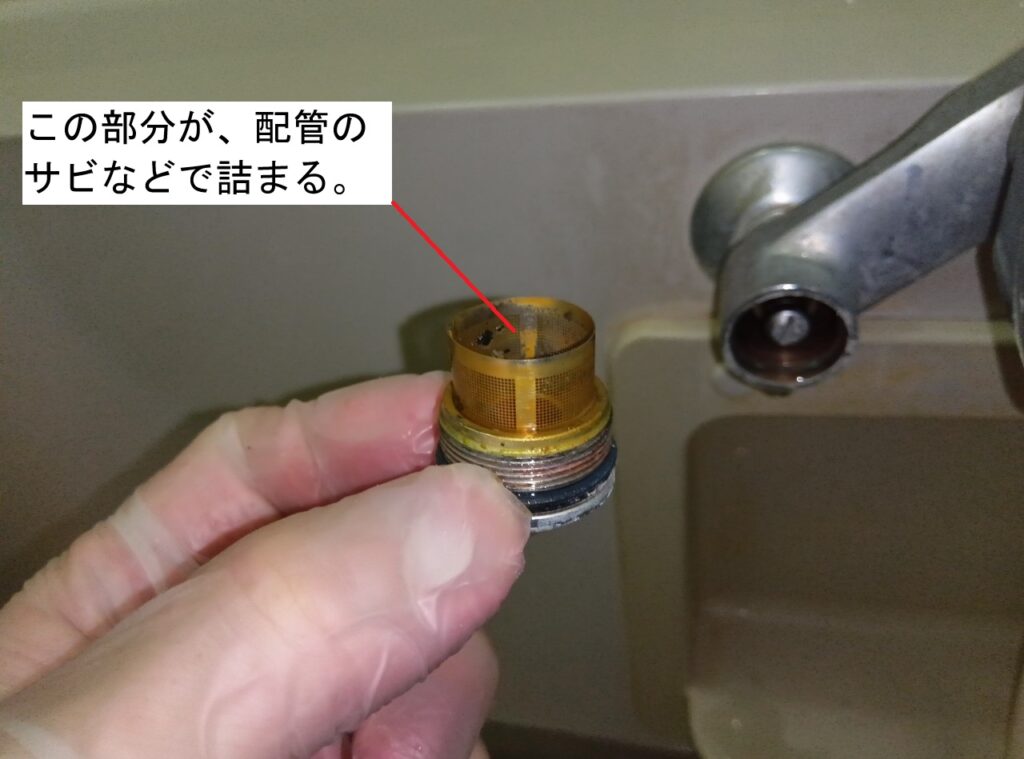

・水栓のストレーナー（フィルター）の詰まり
止水栓を閉め、水・湯が止まった状態で行ってください。
以上の点に問題が無ければ、温調カートリッジの故障が原因となります。
修理をする為には、温調カートリッジの交換が必要です。
修理部品：KVK 温調ｶｰﾄﾘｯｼﾞ KPS37E
KVK 温調ｶｰﾄﾘｯｼﾞ KPS37E
切替弁ﾕﾆｯﾄの交換方法
必要工具
・マイナスドライバー
・プラスドライバー
・先端の細い工具（精密ドライバー、千枚通し、等）
・モンキーレンチ
切替弁ﾕﾆｯﾄの交換手順

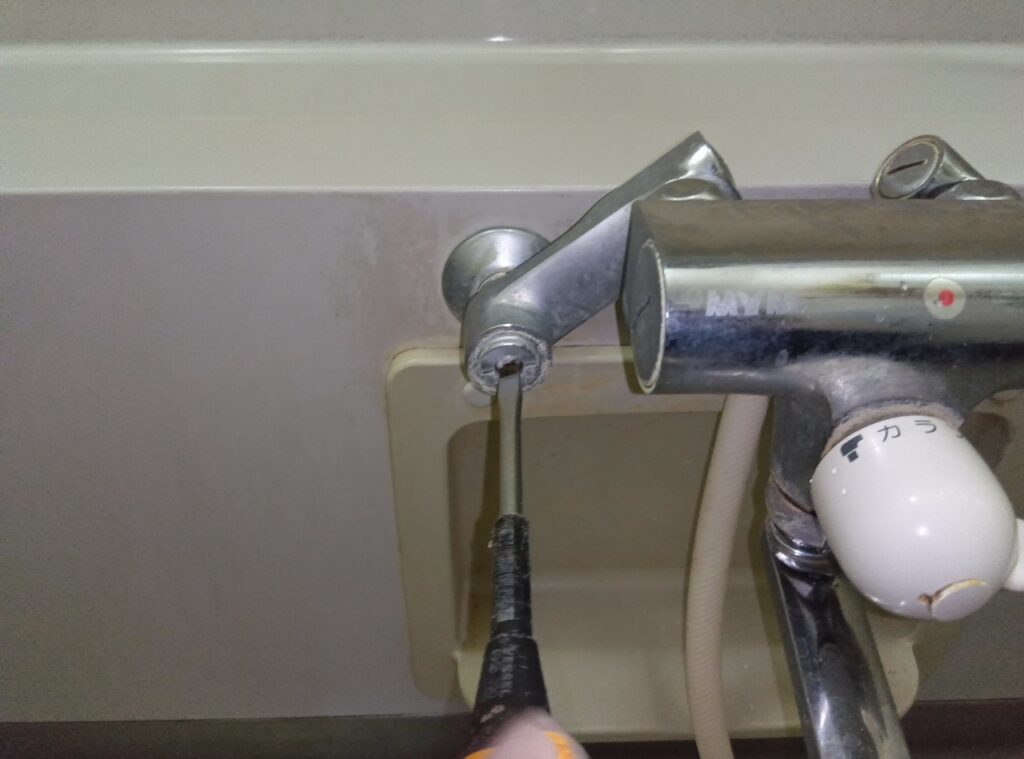

水栓の取付脚部分にある、止水栓をマイナスドライバーで閉め、水・湯を止めます。

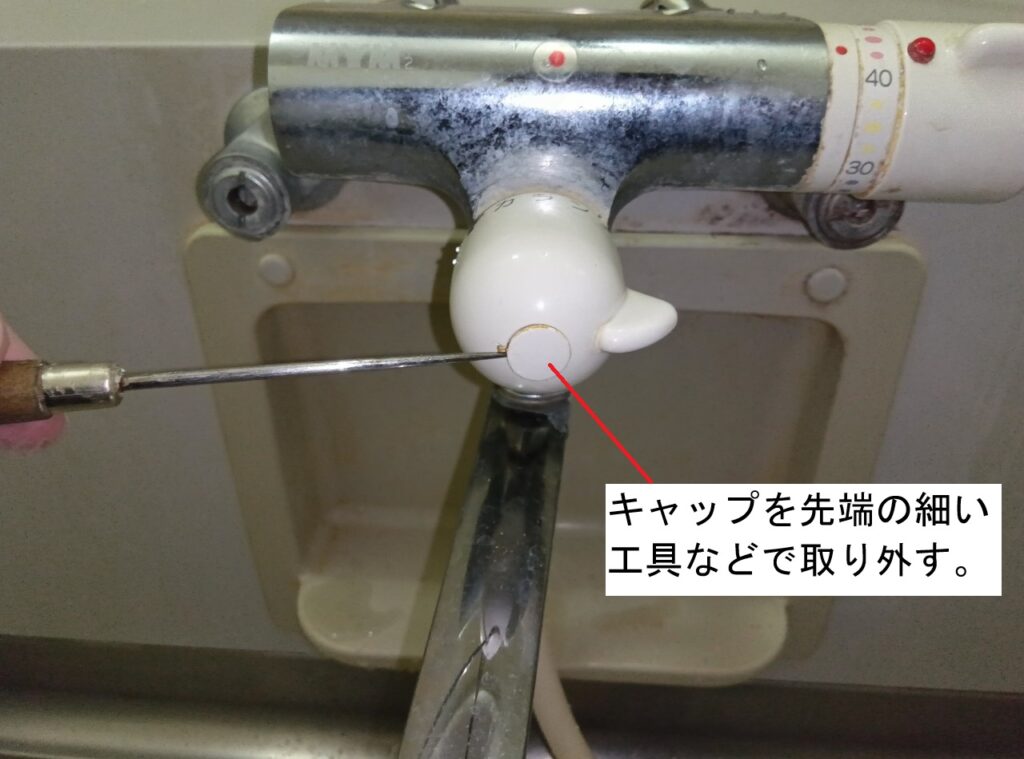

ハンドルの中心部分に、キャップがあります。先端の細い工具などを使い、キャップを取り外します。

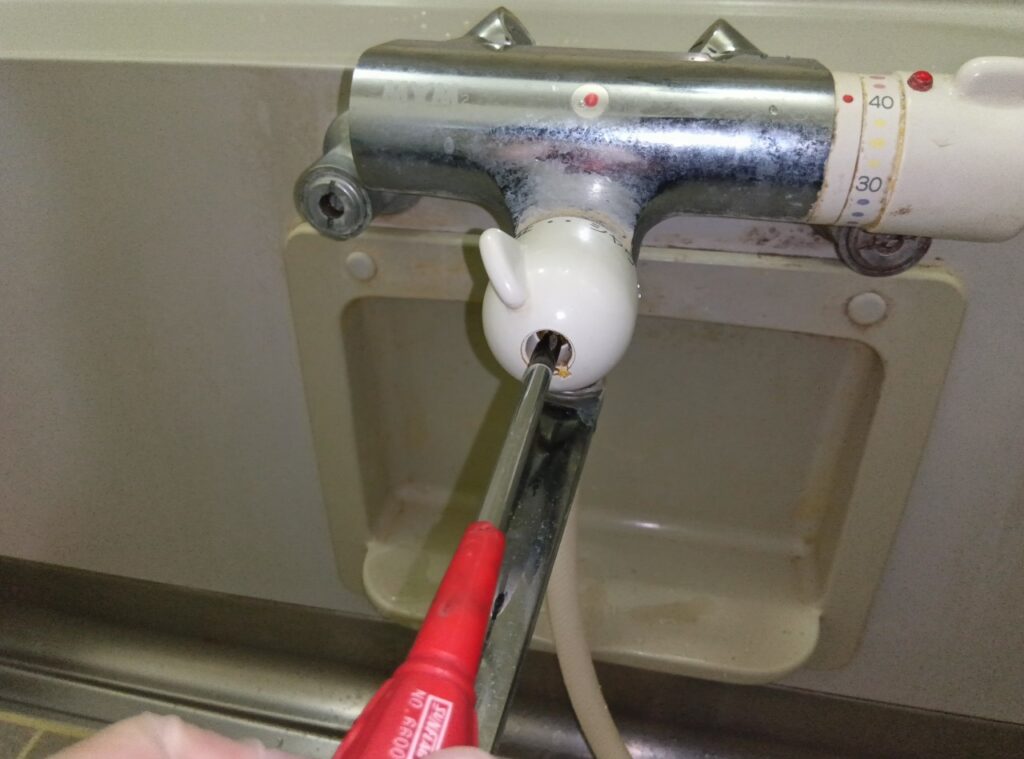

続いて、内部のネジをプラスドライバーで取り外し、ハンドルを抜き取ります。

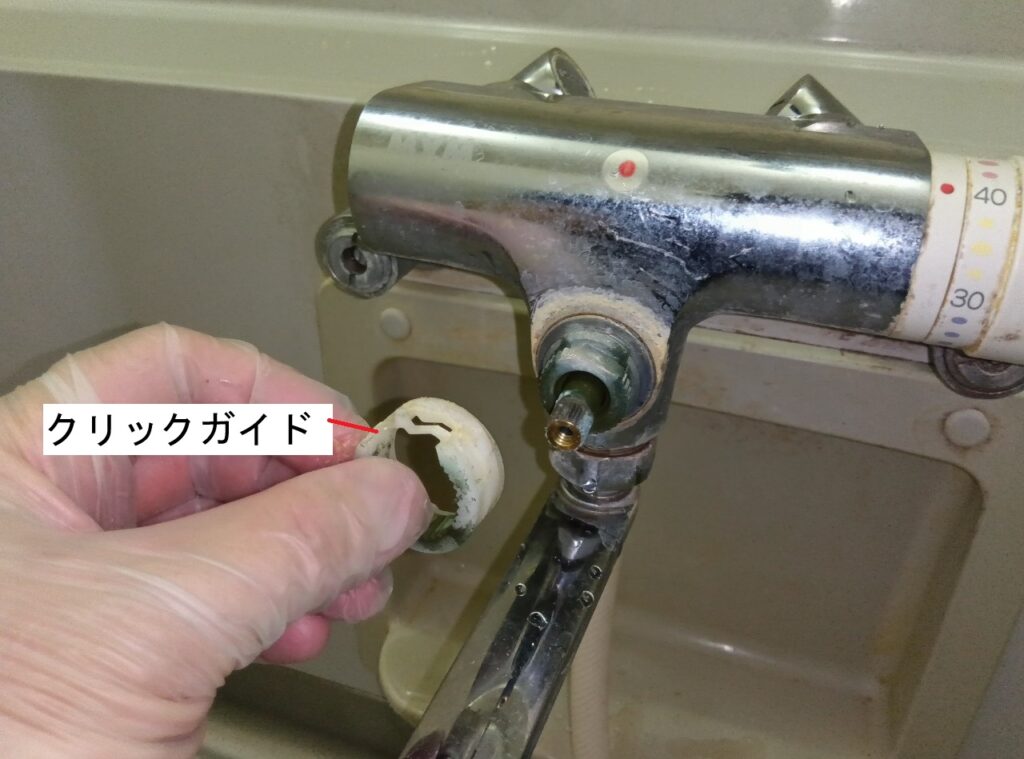

本体側に残っているクリックガイドも、水栓本体から、いったん取り外します。
（再利用するので、紛失に注意）

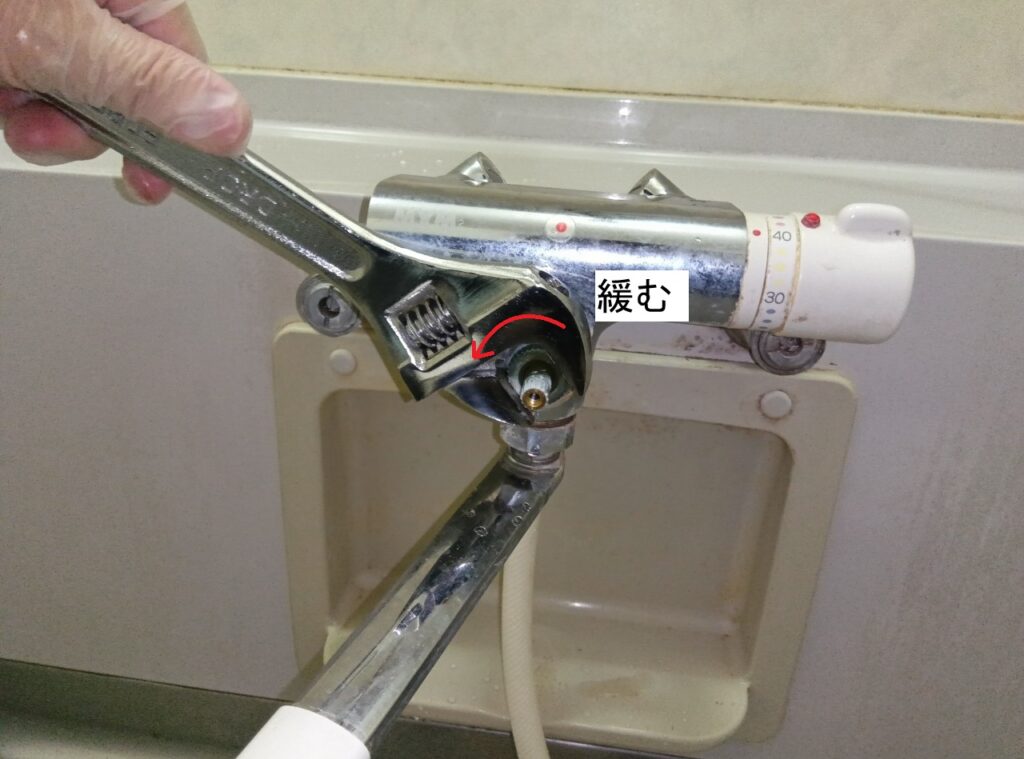

切替弁ﾕﾆｯﾄに工具をかけ、反時計回りに回して取り外しをします。
固着している為、回し始めに力が必要です。

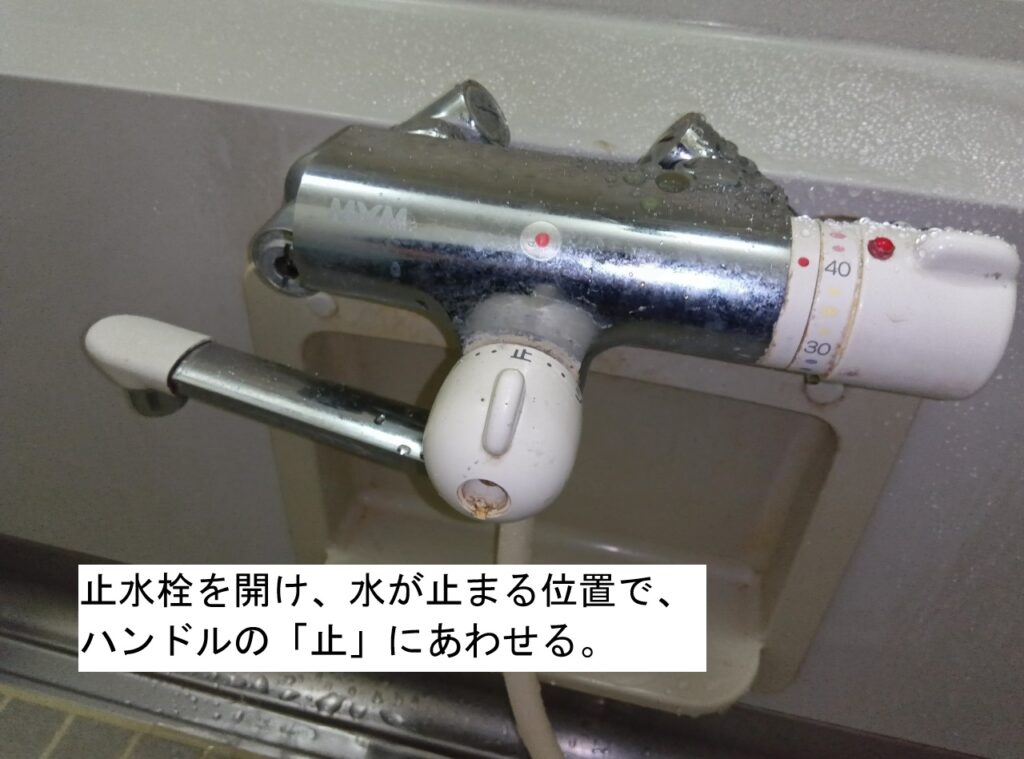

再度、動作確認をして正常に動作する事を確認してください。
温調カートリッジの交換方法
必要工具
・マイナスドライバー
・プラスドライバー
・先端の細い工具（精密ドライバー、千枚通し、等）
・水栓ドライバー（－）
・モンキーレンチ
・温度計 （調理用などで可）
温調カートリッジ交換手順
水栓の取付脚の止水栓をマイナスドライバーで閉め、水・湯を止めます。
止水を行わない状態で、水栓を分解すると、水・湯が噴き出します。

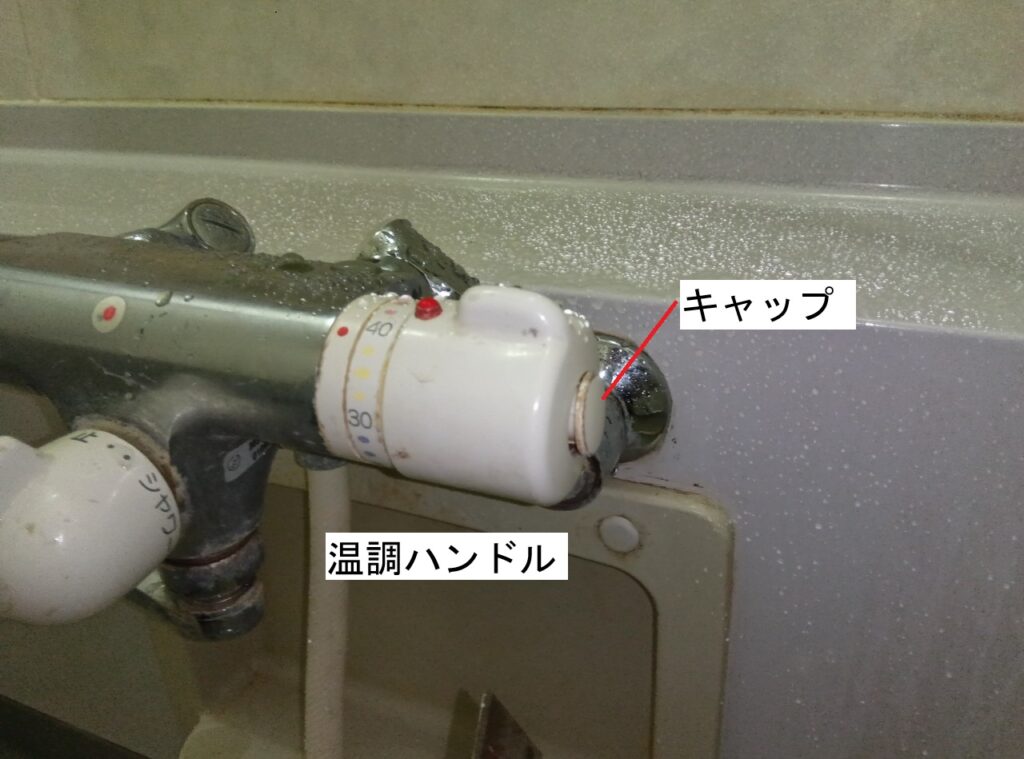

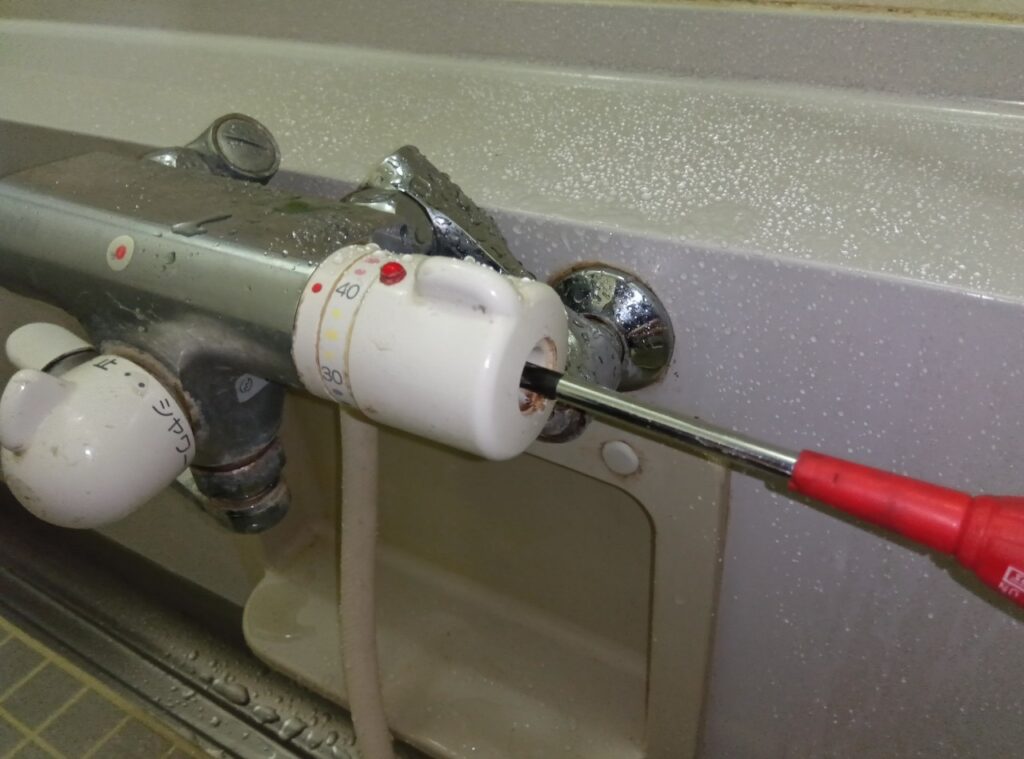

温調ハンドルの側面についている丸いキャップを、先端の細い工具を使い取り外します。

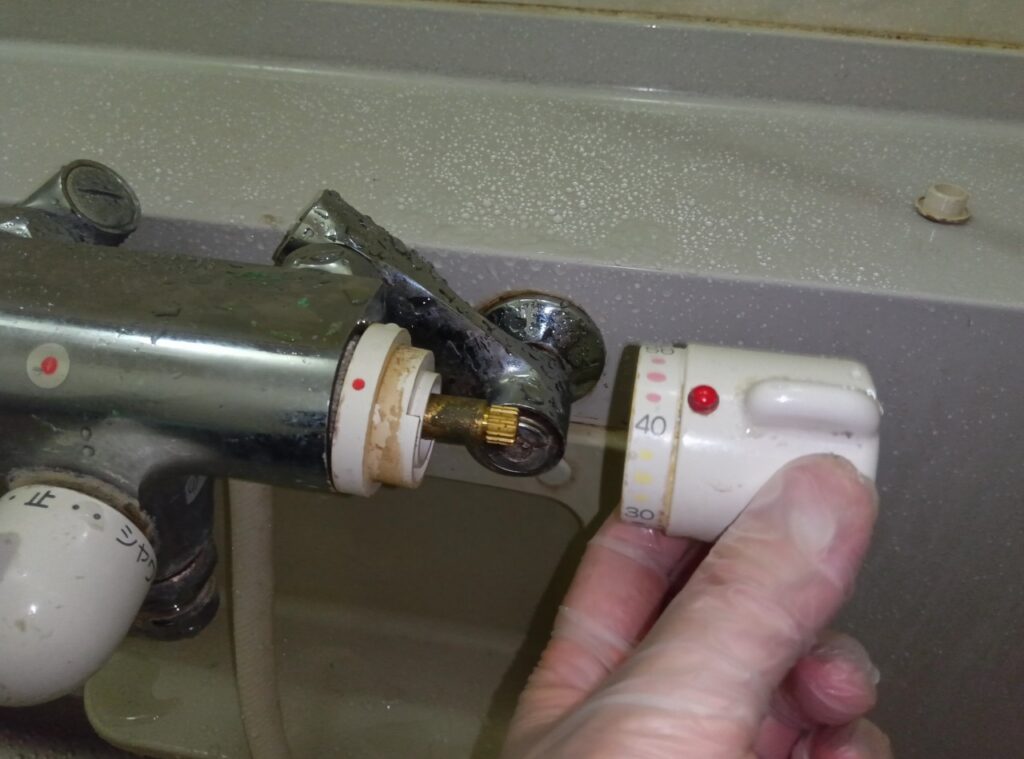

続いて内部のネジをプラスドライバーで回し、ハンドルを真横に抜き取ります。

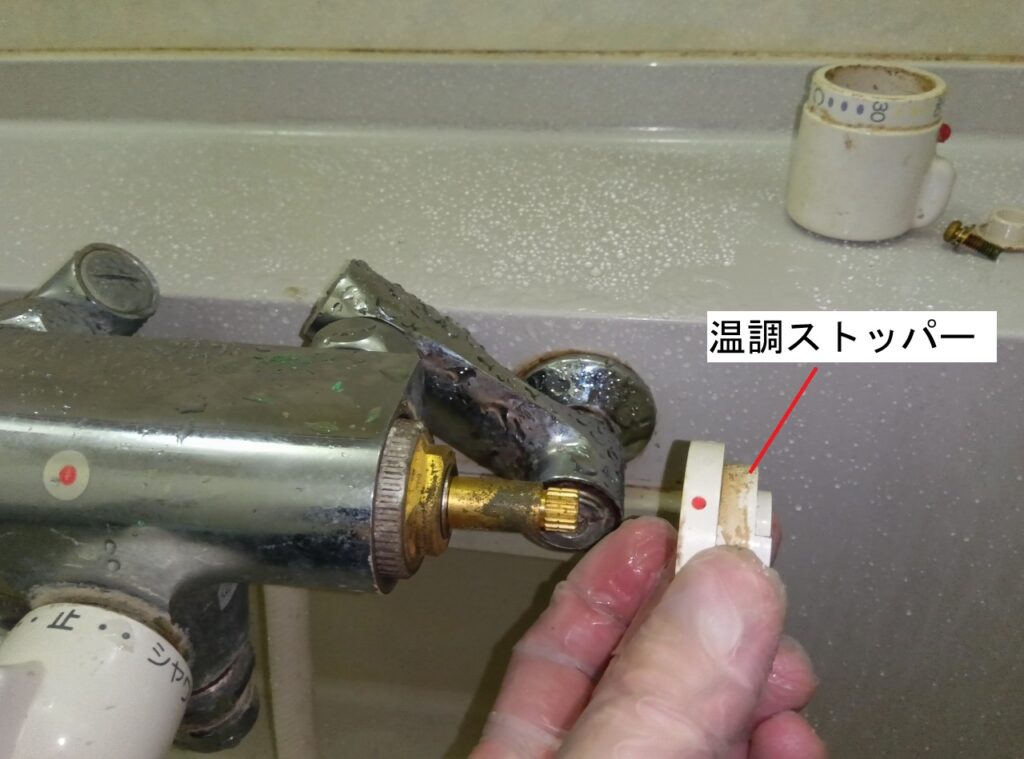

温調ストッパーも抜き取っておきます。

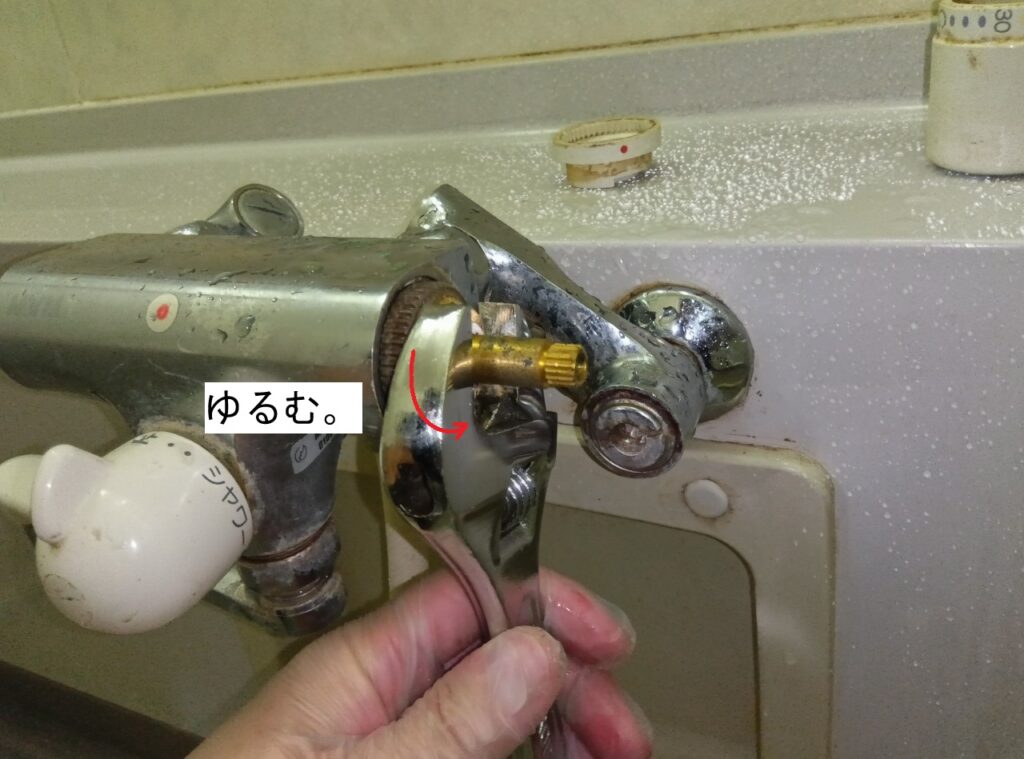

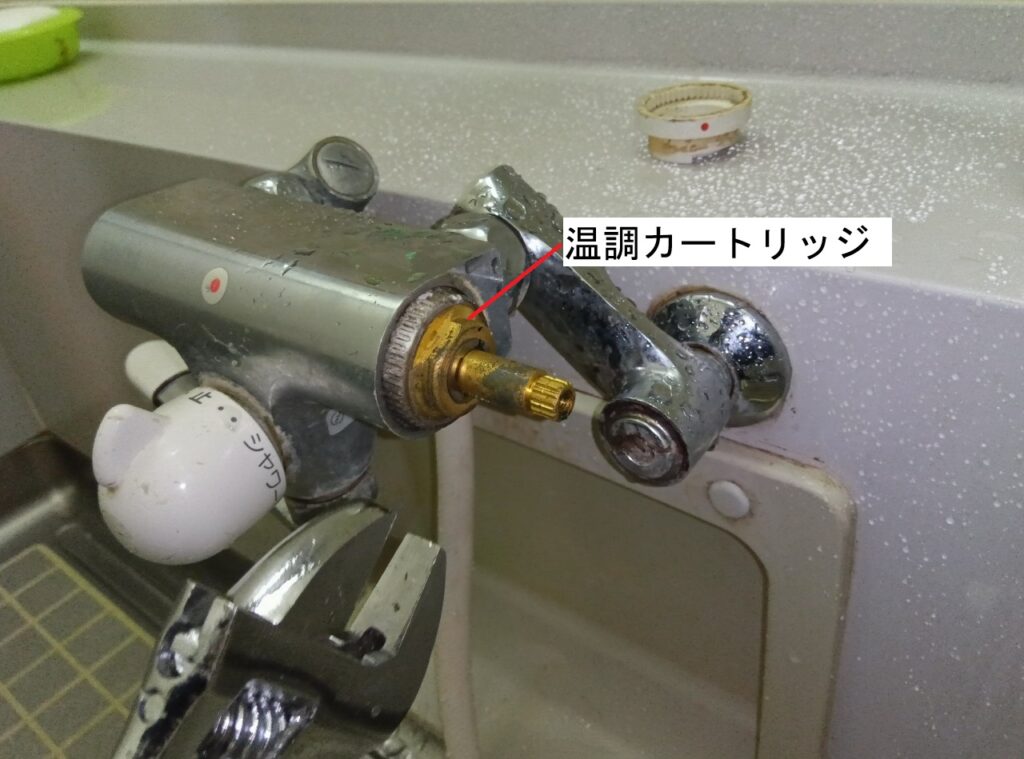

工具を使い、温調カートリッジを回して取り外します。
固着しているので強い力が必要です。

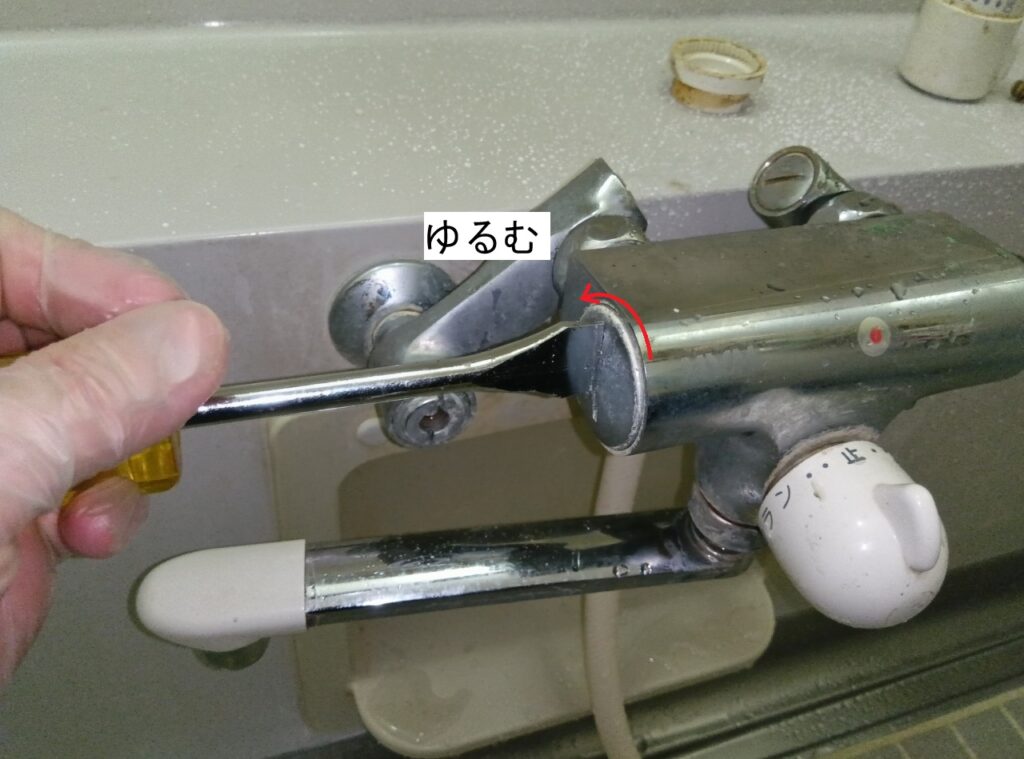

本体左側の丸いフタ部分にある溝に、水栓ドライバー（－）をかけ、回して取り外します。
固い場合は、ドライバーの平面にモンキーレンチをかけて回してみましょう。

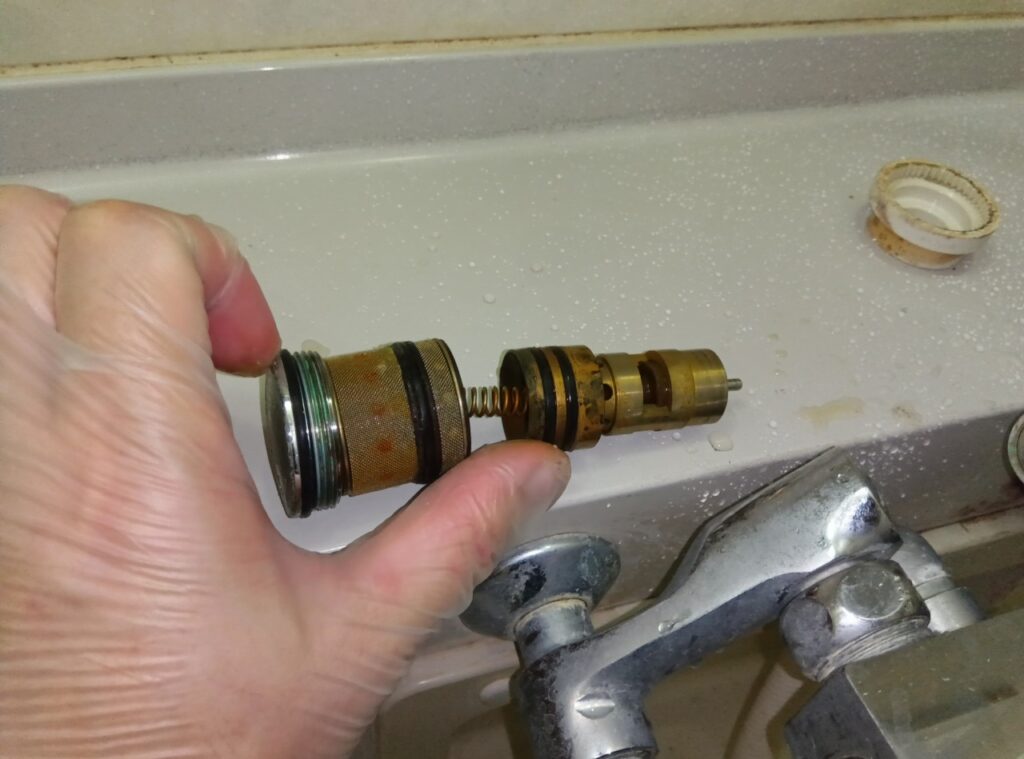

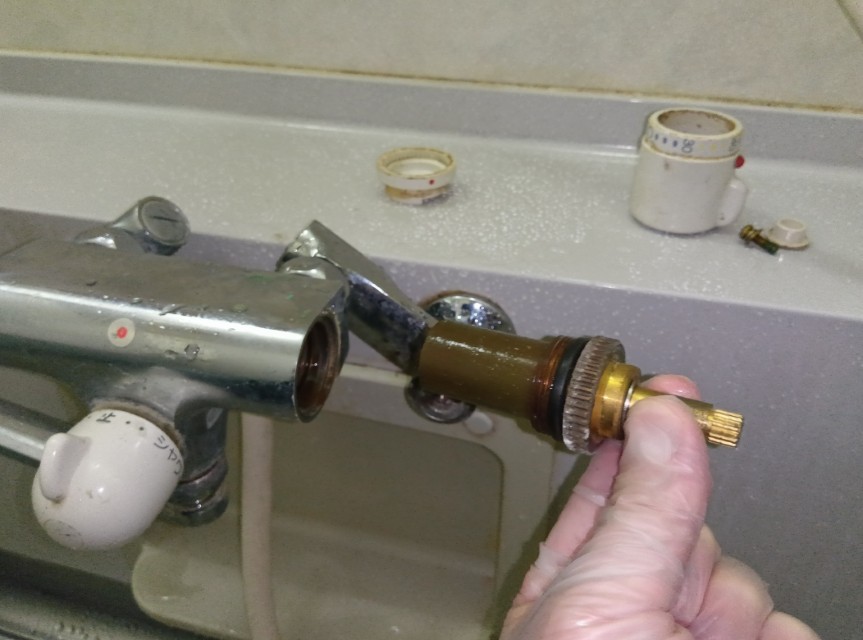

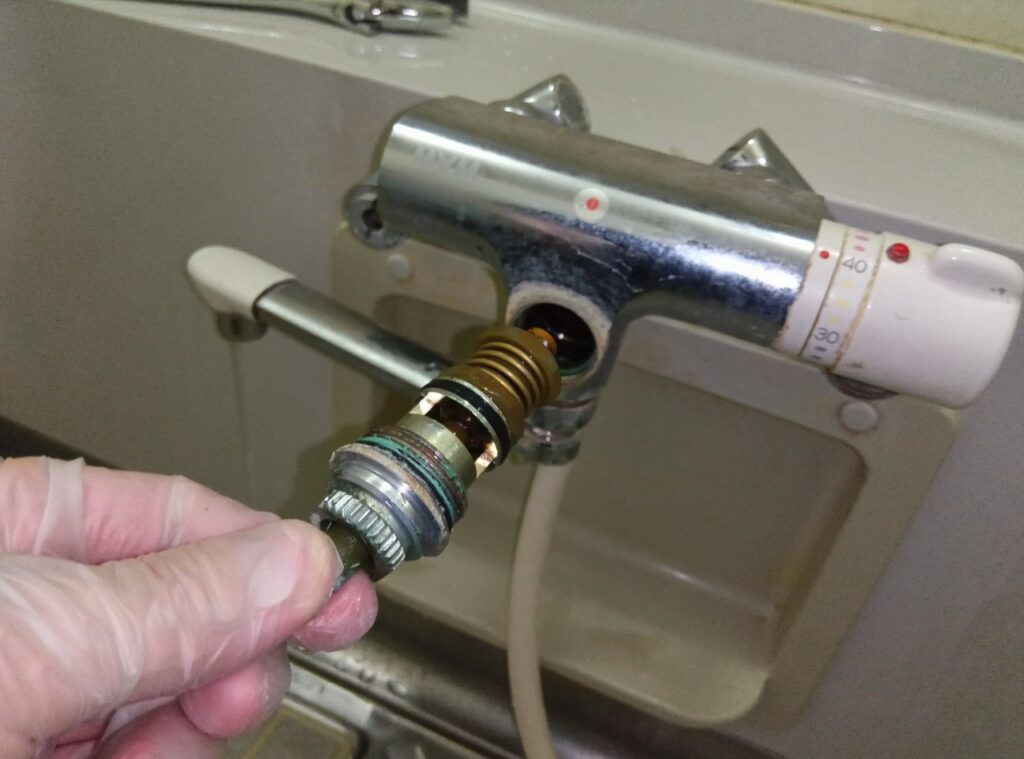

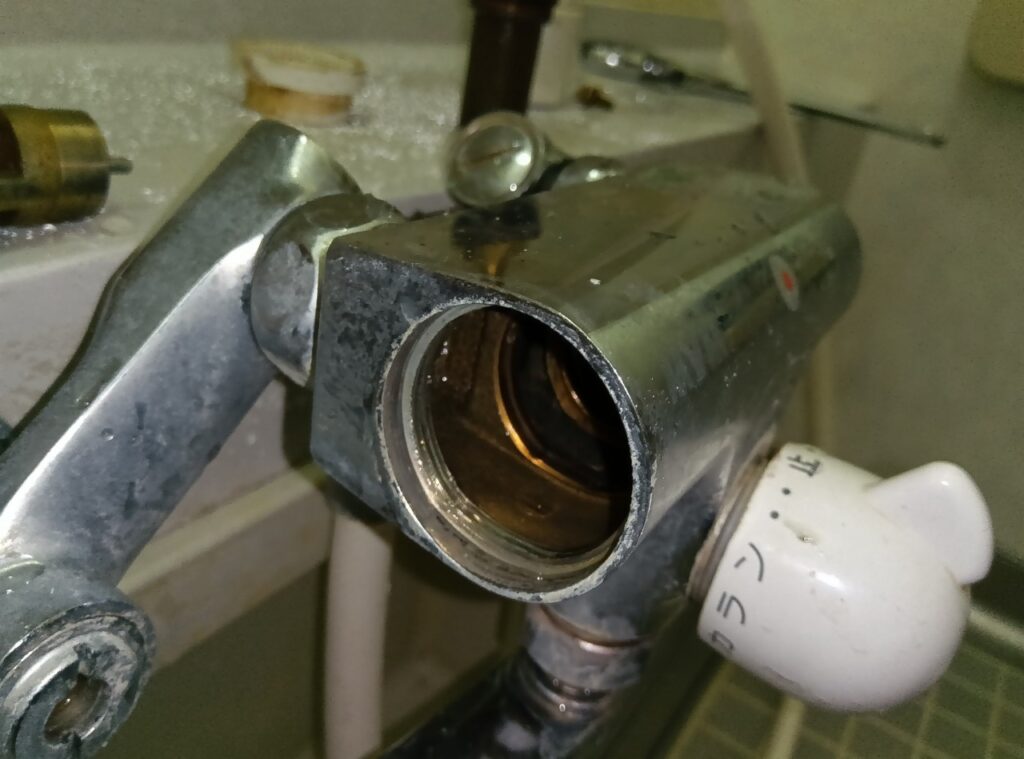

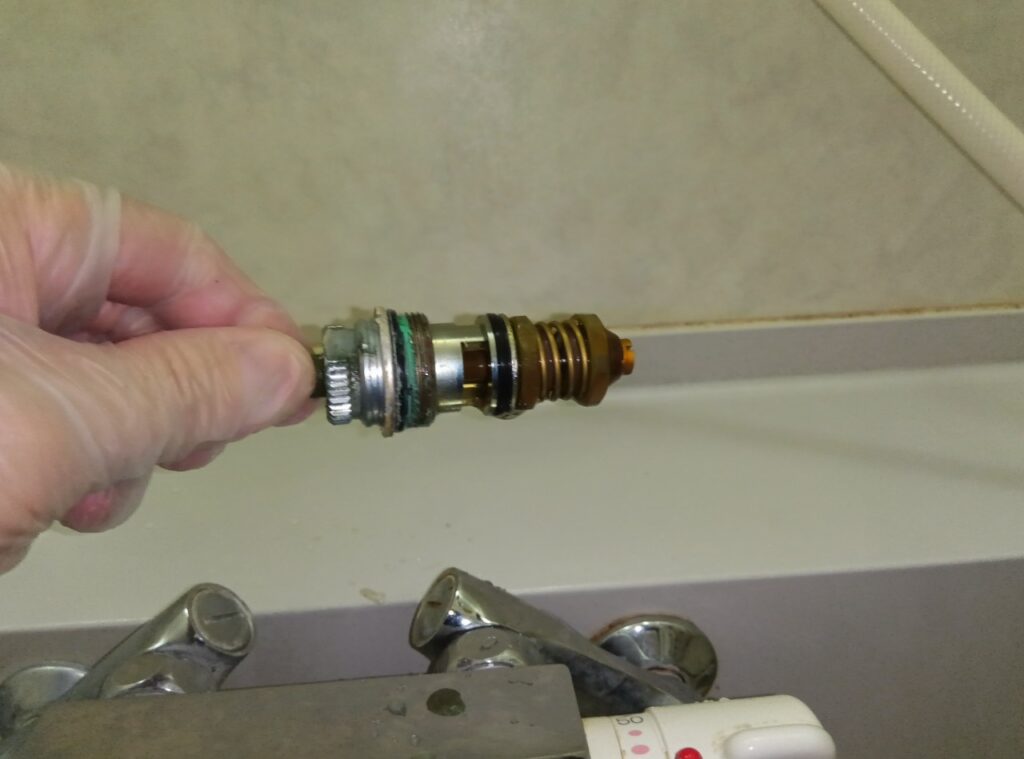

温調カートリッジ（左側）を取り出します。
新しい温調カートリッジを取付、各部品を逆の手順で復旧していきます。

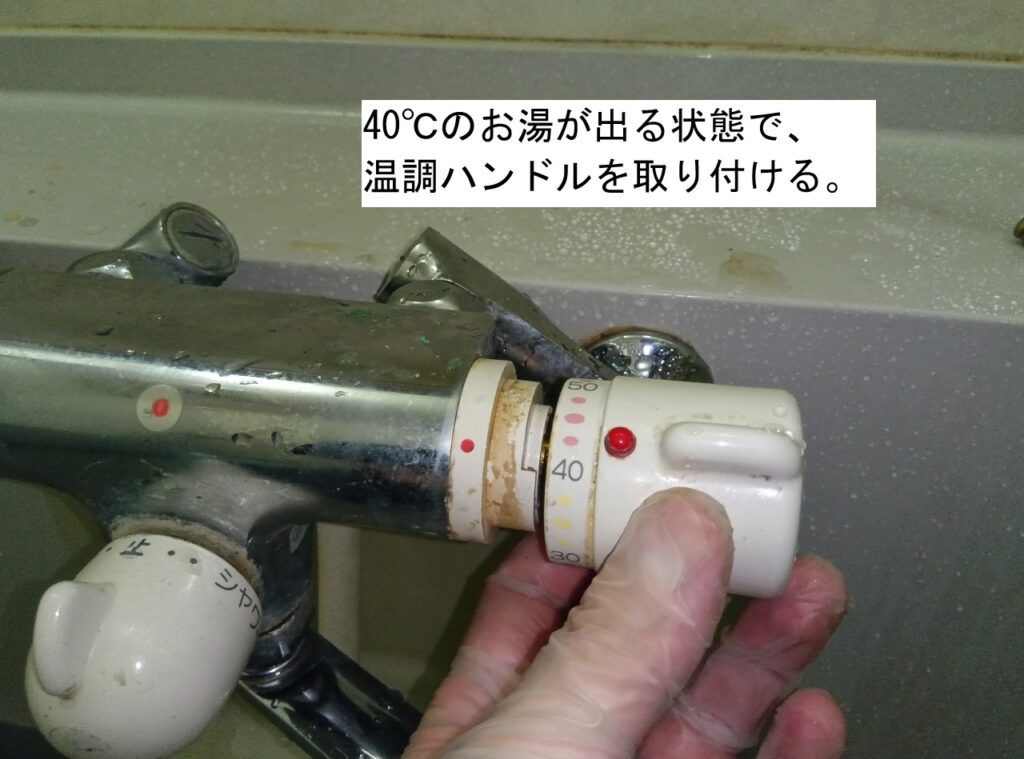

温調ハンドルは取り付ける前に、水栓から40℃のお湯が出る位置に温調カートリッジの芯棒を合わせ、その位置でハンドルを取り付けます。
温度計で湯温を図ります。

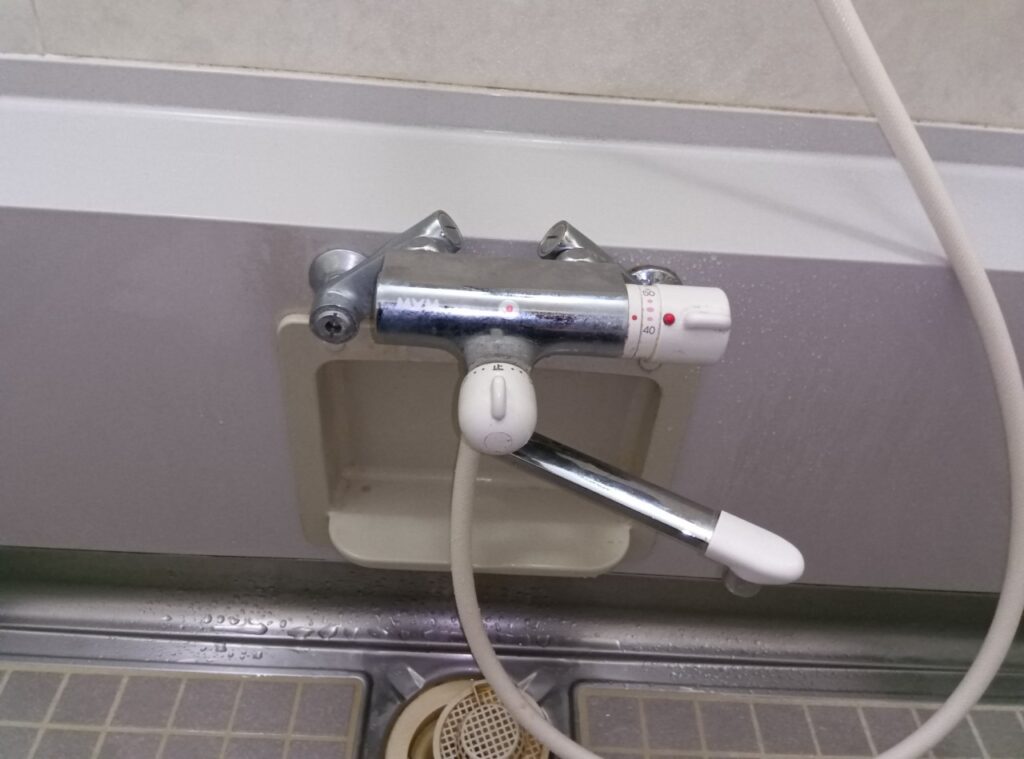

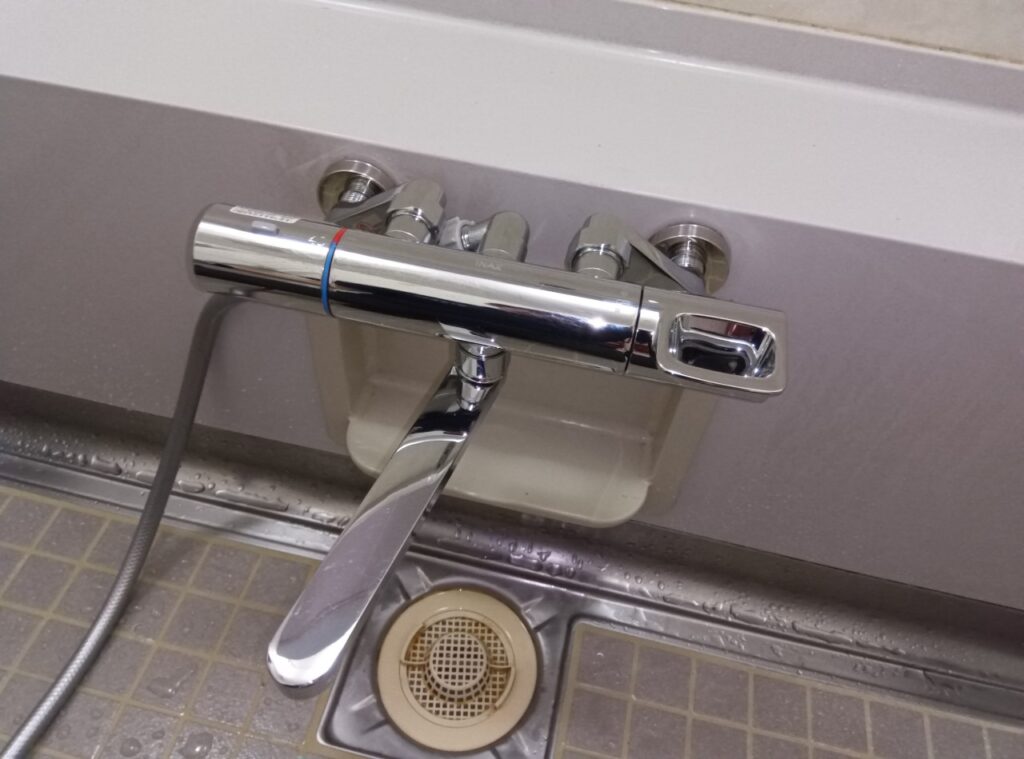

水栓本体を交換する場合（後継品・代替品）
メーカー推奨 取替品
KVK 壁付ｻｰﾓｽﾀｯﾄ式ｼｬﾜｰ水栓 FTB100K
他社製 同等品
LIXIL 壁付ｻｰﾓｽﾀｯﾄ式ｼｬﾜｰ水栓 BF-KA145TSG

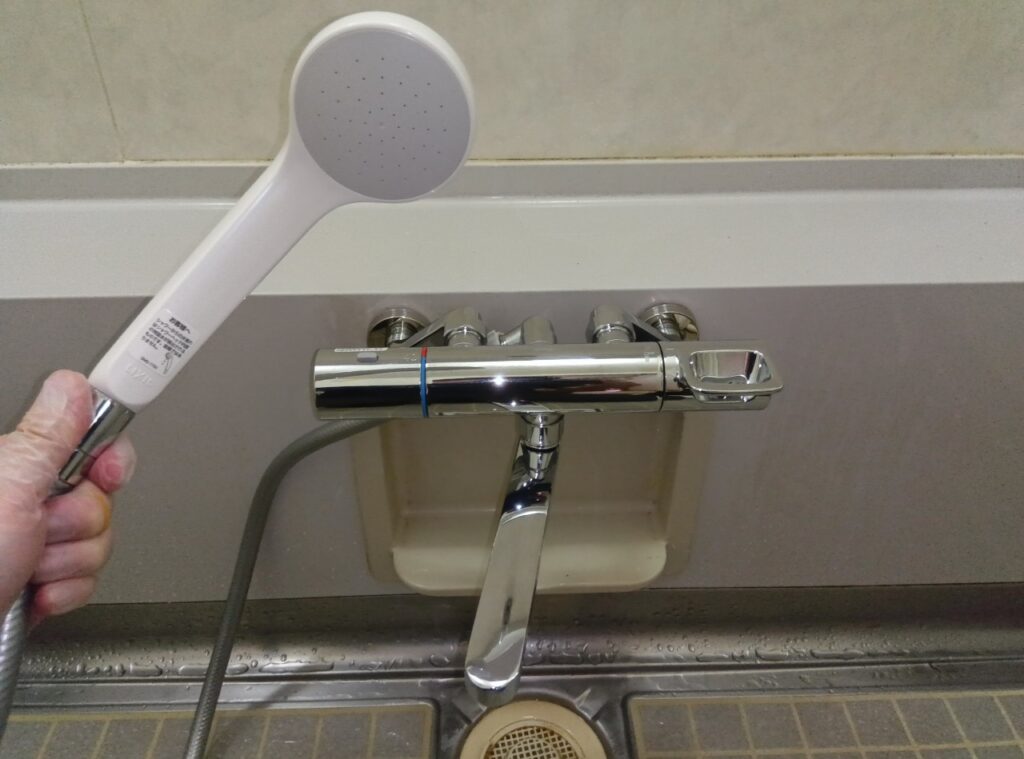

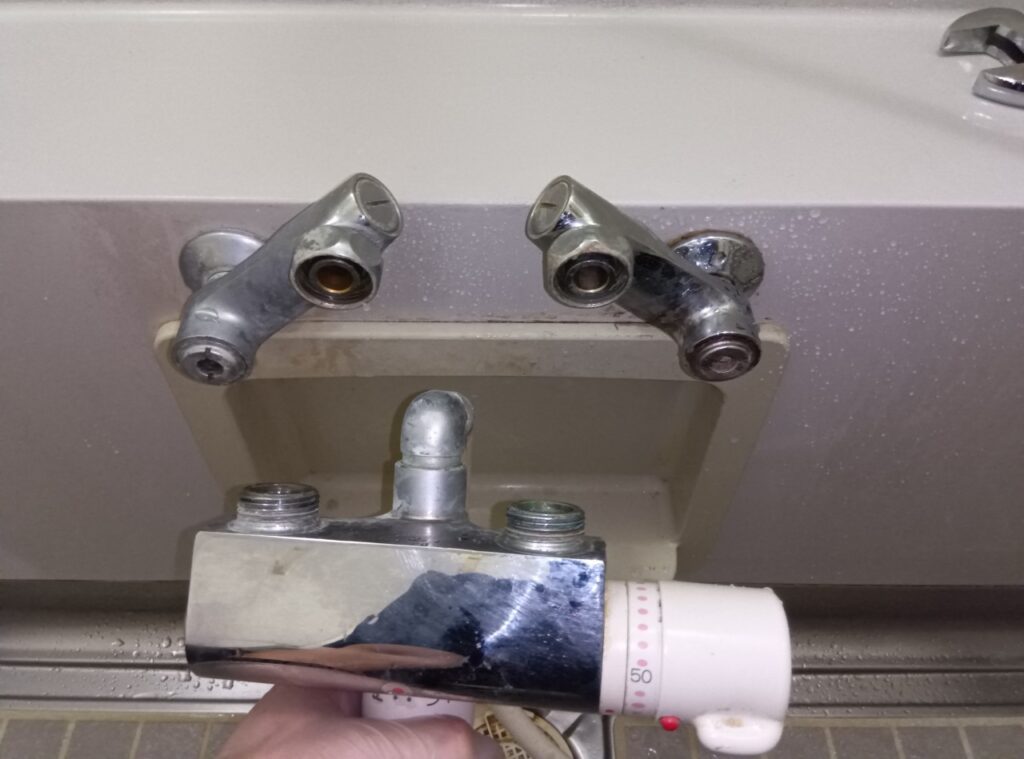

＜水栓本体交換 参考画像＞
コメント
コメント一覧 （3件）
解りやすい修理解説有難うございました。
昨日突然温水の温度が調節できず、温度調節を回しても一定温度〈４０℃ぐらい）のお湯しか出なくなりました。それまで冷水から５０℃ぐらいまで調節できたのですが。
水栓は写真で解説いただいたMS3500Dで２８年前のタカラスタンダードユニットバスで使用された喜多村合金製作所MYM3500Dです。
カートリッジが故障する原因はどのような場合が多いのか解ればご教授願えれば幸いです。
コメントありがとうございます。
カートリッジの故障する原因は、私も正直、良くわかりません。
ただ、短年で故障することはほとんど無いため、長年の使用による経年劣化であることには間違いありません。
当面暖かくなってきますのでこの程度の温度で大丈夫ですが、冬場では冷たくて修理が必要だと感じています。
我が家では家族全員がシャワーでの入浴で、湯船に入るのは年に数回なので温度調節は必須です。
自分で出来るのか不安ではありますがDIYは得意で、工具も一般家庭より多くを揃えておりますので、カートリッジ交換はチャレンジしてみたいテーマです。
その節はまた突然質問などをするかもしれませんが、どうぞよろしくおねがいします。
