パナソニック(松下電工)洗面洗髪シャワー水栓 CQ913B(FA247HGL) シャワーホース水漏れ → 水栓本体交換方法 (修理部品の記載も有り)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7595-scaled.jpg)
こちらのページでは、パナソニック(松下電工) CQ913B のシャワーホースの水漏れによる、他社・代替品への水栓本体の交換方法(取り外し、取付け)を解説しています。
また、修理部品(シャワーホース、カプラージョイント、バルブカートリッジ)の品番情報も有り。
![パナソニック(松下電工)洗面洗髪シャワー水栓 CQ913B(FA247HGL)](https://ums00.com/wp-content/uploads/2021/06/DSCF7608-1024x768.jpg)
パナソニック(松下電工)洗面洗髪シャワー水栓 CQ913B(FA247HGL) シャワーホース水漏れ → 水栓本体交換方法 (修理部品の記載も有り)
パナソニック(松下電工) 洗面洗髪シャワー水栓 CW913B ※MYM品番 FA247HGL
※洗面化粧台品番 CQW711A
![パナソニック(松下電工)洗面洗髪シャワー水栓 CQ913B(FA247HGL)](https://ums00.com/wp-content/uploads/2021/06/DSCF7595-1024x768.jpg)
洗面化粧台は、パナソニック(松下電工)製ですが、水栓本体は、OEM品でMYM社製になります。
Original Equipment Manufacturing の略で、メーカーが他社ブランドの製品を生産することです。
パナソニック品番 CQ0913B = MYM品番 FA247HGL
![パナソニック(松下電工)洗面洗髪シャワー水栓 CQ913B(FA247HGL)](https://ums00.com/wp-content/uploads/2023/04/panasonic-cq913b-replace-7-1024x768.jpg)
症状:シャワーホースから水漏れ
・水を出すと、シャワーホース部分から水漏れ。
・洗面台の収納内の水受け容器に水が溜まっている。
![パナソニック(松下電工)CQ913B(FA247HGL) シャワーホース水漏れ](https://ums00.com/wp-content/uploads/2021/06/DSCF7596-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7378-1024x768.jpg)
原因:シャワーホース部の劣化
こちらは、水の通り道であるシャワーホース部の劣化が原因です。
ステンレス蛇腹ホースの内部に、ゴムホースが通っている為、経年劣化により亀裂が入り、水漏れが発生します。
部品交換による修理も可能でしたが、本体の使用年数が15年以上経っている為、今回は水栓本体の交換を行います。
補足:修理部品 シャワーホース・ジョイント
パナソニック シャワーホース部 廃盤 CQ853B03K1
後継品 CQ853B03K2
ワンタッチジョイント CQ773B13
取替え手順は、別の記事をご参照ください。
![](https://ums00.com/wp-content/uploads/2021/05/DSCF7425-300x225.jpg)
その他、レバーを下げても水が止まらない場合
レバーハンドルを下げても水が止まらない場合は、水栓内部のバルブカートリッジの消耗が原因です。
取替え用水栓(他社、代替品) KVK 洗面洗髪シャワー水栓 KM8007
今回、他メーカーの水栓を取替え用水栓として使用しました。
KVK 洗面洗髪シャワー水栓 KM8007
![取替え用水栓(他社、代替品) KVK 洗面洗髪シャワー水栓 KM8007](https://ums00.com/wp-content/uploads/2021/06/DSCF7614-1024x768.jpg)
ご自身での取替えが不安な方は、工事費込セット(商品+基本工事)をお勧めいたします。
作業手順
必要工具
・マイナスドライバー ※止水栓がドライバー式の場合
・モンキーレンチ 2本
・台付き水栓レンチ ナット対辺13㎜用
・台付き水栓レンチ ナット対辺38㎜用
・台付き水栓レンチ ナット対辺47㎜用
古い水栓(CQ913B)の取り外し
ナットが上下で2箇所ありますので、画像の①、②の順に取り外していきます。
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/5896ff8865d4da533e0cacd3faa89cbe-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7598-1024x768.jpg)

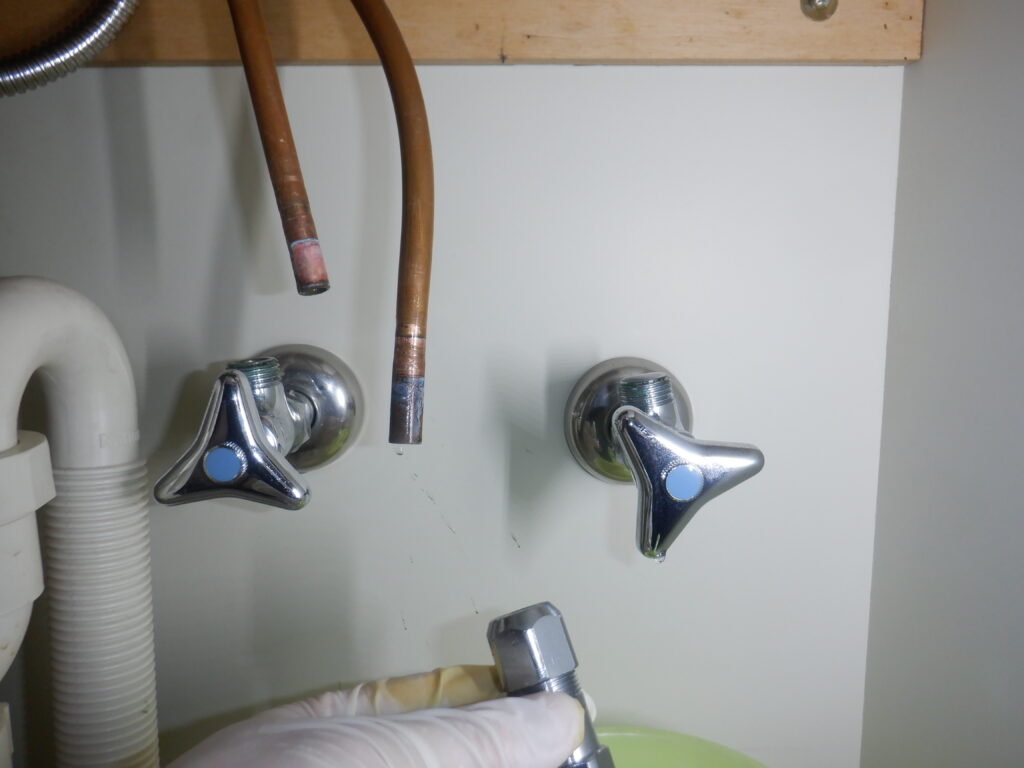

湯・水ともに取り外しましょう。
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7600-1024x768.jpg)
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7601-1024x768.jpg)
水栓本体の下部に、本体固定用のナットがあります。
狭い場所なので、普通の工具では作業が出来ません。
専用工具を使用し、固定ナットを取り外す事で、本体を洗面器から取り外す事ができます。
ナット 対辺 13㎜
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7604-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7605-1024x768.jpg)
カクダイ しめつけ工具 603-501 ※対辺 13㎜用
ナット 対辺 38mm
先にジャバラ型のシャワーホースガイドをナット部分を手で回し取り外します。
![](https://ums00.com/wp-content/uploads/2023/04/panasonic-cq913b-replace-6-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2023/04/panasonic-cq913b-replace-5-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7609-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7610-1024x768.jpg)
カクダイ しめつけ工具 603-500 ※対辺38・47㎜用
こちらの工具は、新しい水栓の締付時にも使用できます。(47㎜側)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7607-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2023/04/panasonic-cq913b-replace-4-1024x768.jpg)
固定ナットを取外し後、水栓本体を天板上から抜き取ります。
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7608-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7612-1024x768.jpg)
ここから新しい水栓の取付(KVK KM8007)
工具を使用し、適度に締め込みます。
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7620-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7621-1024x768.jpg)
水栓本体を取付穴に通します。
パッキン・ワッシャー・固定ナットを通し、天板の裏から締め込みます。
シャワーユニット側
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7616-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7617-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7618-1024x768.jpg)
レバーハンドル側
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7622-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7623-1024x768.jpg)
KM8007の固定ナットは、47mm用の台付水栓用締付工具を使用します。
![](https://ums00.com/wp-content/uploads/2023/04/panasonic-cq913b-replace-1-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7625-1024x768.jpg)
シャワーホースは、カプラー式ですので「カチッ」と音がするまで差し込みます。
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7629-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7630-1024x768.jpg)
給水・給湯ホースの接続
逆止弁ソケットに差し込み後、抜け防止のクイックファスナーと保護キャップをしっかりと取付けてください。
基本的には、左側が給湯、右側が給水 の並びが一般的です。
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7628-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7631-1024x768.jpg)
通水後は、止水栓・給水ホースまわり、シャワーホースの接続部などの水漏れが無いかを確認します。
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7632-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/DSCF7636-1024x768.jpg)
![パナソニック(松下電工)CQ913B(FA247HGL) 水栓本体交換方法](https://ums00.com/wp-content/uploads/2021/06/DSCF7634-1024x768.jpg)
作業難易度(5段階)
作業難易度は、「3.5~4」 です。
しめつけ工具の使用は必須です。固定ナットの締め込み不足は、後々、水栓本体のグラつき・水漏れに繋がります。
狭い箇所になりますので、作業のし難さがあります。
今回だけの使用には必要有りませんが、プロ用のしめつけ工具セットもあります。
これで、各メーカーさまざまなサイズのナットに対応できます。
カクダイ 立形金具しめつけ工具セット(ケース入) 603-400
ご自身での取替えが不安な方は・・・
工事費込セット(商品+基本工事)をお勧めいたします。
その他の修理部品: セラミックカートリッジ(バルブカートリッジ) KPS027H-C
レバーハンドルを下げても水が止まらない場合
KVK セラミックカートリッジ(バルブカートリッジ) KPS027H-C
