TOTO トイレタンク SH91BA(SH90BA)タンク下からの水漏れ 修理方法(密結パッキン交換)※SH380BA・381BAも対象
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-15.jpg)
TOTO トイレタンク SH91BA(SH90BA)タンク下からの水漏れ 修理方法(密結パッキン交換)※SH380BA・381BAも対象
TOTO トイレロータンク 手洗付 SH91BA (1999-2004年)
手洗無 SH90BA 〃
![TOTO トイレタンク SH91BA(SH90BA※SH380BA・381BAも対象)](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-15-1024x768.jpg)
類似品:SH380BA、SH381BA も同様
類似品:TOTO セレストRシリーズ SH380BA 手洗無しロータンク(2002-2008年)
SH381BA 手洗付ロータンク(2002-2008年)
洗浄水量の違い 大洗浄 10ℓ、小洗浄 8ℓ
症状:水を流すとタンクの下から水が漏れる
・トイレを流すと、タンクの下から水漏れがする。
・便器とタンクの間から水が漏れる。(便器洗浄時)

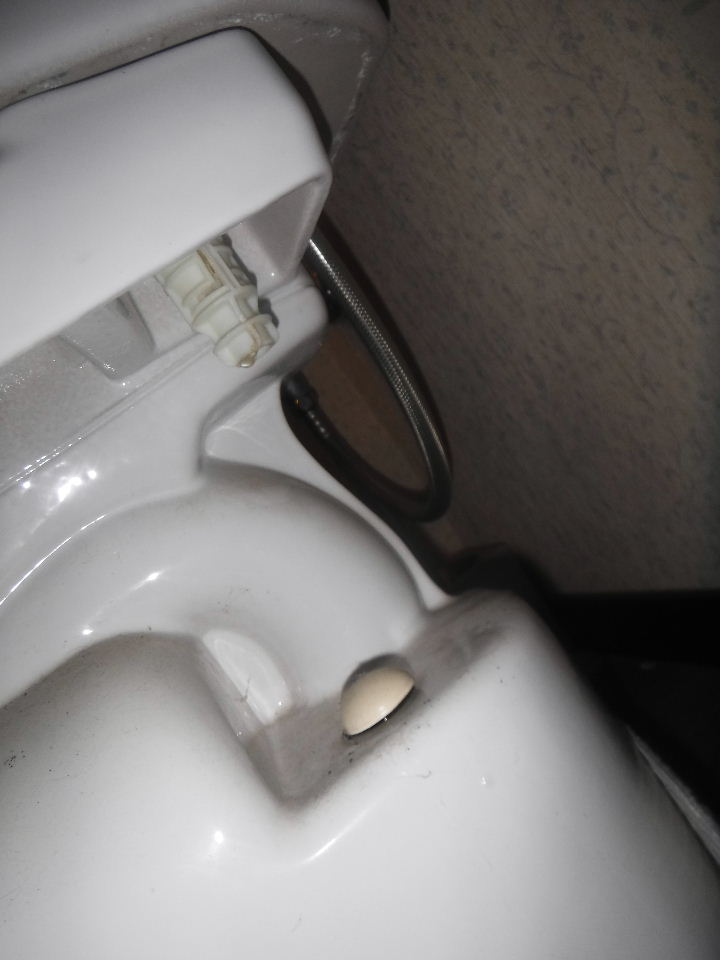

トイレの水を流すと、便器の後方でボタボタと水が漏れる音がします。タンク下の取付ボルト辺りから水が落ちたり、タンクの前面の便器との接続部から水が出てくる場合があります。
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1544-1024x768.jpg)
![TOTO トイレタンク SH91BA(SH90BA)タンク下からの水漏れ](https://ums00.com/wp-content/uploads/2021/05/1d3d7b1749c43866c3732610f656bfbd.jpg)
注意点(要確認)
似たような水漏れの症状がある為、水漏れしてくる箇所によって、原因は異なります。
同品番のタンク(TOTO SH91BA・SH90BA)の場合、タンクの向かって左下の給水ホースや、ホースが出てる穴から水漏れする場合は、別の原因となります。
![](https://ums00.com/wp-content/uploads/2023/08/toto-hh11028s-8-300x225.jpg)
![](https://ums00.com/wp-content/uploads/2023/08/toto-sh91ba-repair-a-1024x768.jpg)
ウォシュレット(温水洗浄便座)が付いている場合、ウォシュレット本体から水漏れする事があり、その場合は、ウォシュレットの下部辺りから水漏れがします。
![](https://ums00.com/wp-content/uploads/2022/12/toto-tcf6011-replace-43-1024x768.jpg)
原因:タンクと便器の接続部パッキンの劣化
トイレを流す際に、タンクの水が、タンク内から、便器内へ流れ込みます。
便器の上にタンクが乗っているタイプのトイレの場合、便器とタンクの接続部分に「密結パッキン」と呼ばれる水漏れ防止の部材が使用されています。
※INAX・LIXIL製のトイレの場合、ある年代から最近の製品までは、密結パッキンは使用されていません。
その「密結パッキン」が経年劣化により消耗し、水漏れが起こるのが原因です。
使用部材 : TOTO 密結パッキン HH08007R 、 19ミリ 平パッキン
TOTO 密結パッキン HH08007R
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1559-1024x768.jpg)
給水ホースの再接続時に使用
カクダイ 19ミリ 平パッキン
補足:その他修理部品 (ボールタップ・排水弁)
TOTO ボールタップ HH06005RZ
TOTO 排水弁 HH08008Z
交換方法・詳細はリンク先をご参照ください。
![](https://ums00.com/wp-content/uploads/2021/08/DSCF9373-300x225.jpg)
密結パッキン交換手順
必要工具
必要工具
・マイナスドライバー
・モンキーレンチ
手順
タンクの蓋を取り外します。
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1547-1024x768.jpg)
続いて、止水栓(ウォシュレットが有る場合は、分岐金具)に繋がるロータンクの給水ホースを取り外します。
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-10-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-9-1024x768.jpg)

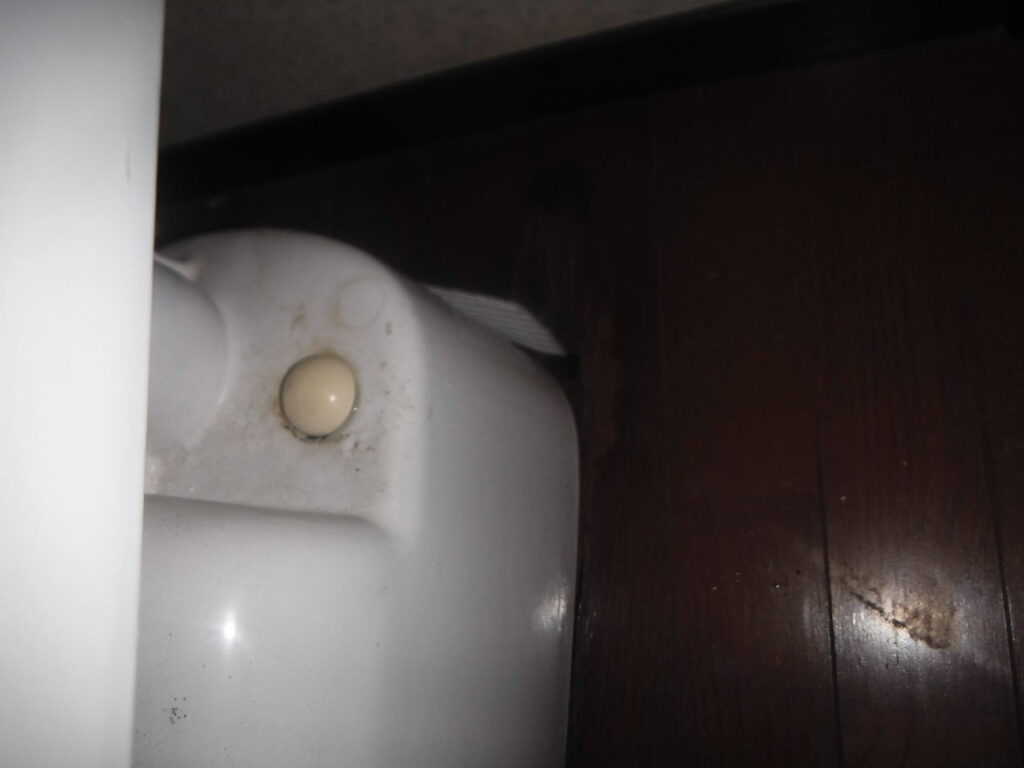

ロータンクと便器を固定している固定ナットを手で回し(工具不要)取り外します。※左右2箇所
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1549-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-7-1024x768.jpg)
重いので、しっかりと持ち、落とさない様に注意して下さい。
タオルなどを敷いて、タンクを寝かせた状態にします。
![TOTO SH91BA(SH90BA)修理方法(密結パッキン交換)](https://ums00.com/wp-content/uploads/2021/06/012-1024x768.jpg)
パッキンは取付向きがあります。確認して取付けましょう。
![](https://ums00.com/wp-content/uploads/2021/06/013-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1562-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2021/06/015-1024x768.jpg)

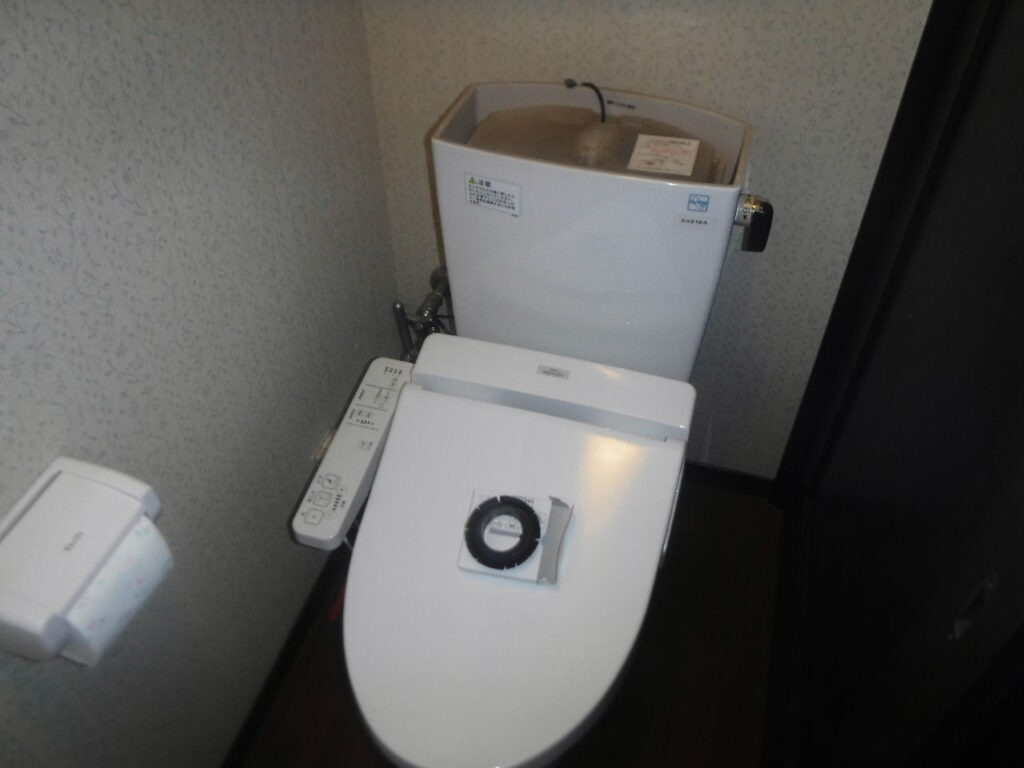

取外しと逆の手順でタンクを復旧します。
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-12-1024x768.jpg)
給水ホースの接続部のパッキンは、新しいものへ交換しましょう。(水漏れの原因となります。)
手洗い管から水がでますので、止水栓を開ける前に、タンクの蓋を取付けるようにしましょう。
![](https://ums00.com/wp-content/uploads/2022/12/toto-sh91ba-repair-11-1024x768.jpg)
![](https://ums00.com/wp-content/uploads/2024/06/DSCF1571-1024x768.jpg)
作業難易度(5段階)
作業難易度は、「2.5」 です。
タンクは陶器製ですので、取り外し・取付けの際は、特に注意が必要です。
破損させない様に十分注意をしましょう。
