こちらのページでは、TOTO トイレタンク S517S(R)、S517B(R)、S516S、S516B(R)

水が止まらない場合の修理方法(ボールタップ・フロートバルブ品番、取替手順)の解説をしています。

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象

その他修理部品 (密結パッキン、レバーハンドル)の情報も有り。

目次

TOTO S517B 手洗付タンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象

本体品番  TOTO 手洗付ロータンク S517B(1975-1992年)

      ※便器品番 TOTO C420

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)
TOTO 手洗付ロータンク S517B

その他、類似品も対象: S517BR、S517S、S517R、S516S、S516B、S516BR

<比較表>

タンク品番手洗い生産時期防露(結露防止材)
S517S(またはR)有り(左、Rは中央)S517S(1981-1992年)、S517R(1991-2015年)無し
S517B(R)有り(左、Rは中央)S517B(1975-1992年)、S517BR(1991-2015年)有り
S516S無し1979-2015年無し
S516B(R)無し1975-2015年有り

TOTO S517BR

<相違点>

手洗い金具位置違い(中央)

TOTO S516B

<相違点>

手洗い無し

症状:タンクの水がとポタポタと止まらない。

・タンクの水が止まらない。

・タンクの中でポタポタと水漏れの音がする。

・便器内へ水がずっと流れている。

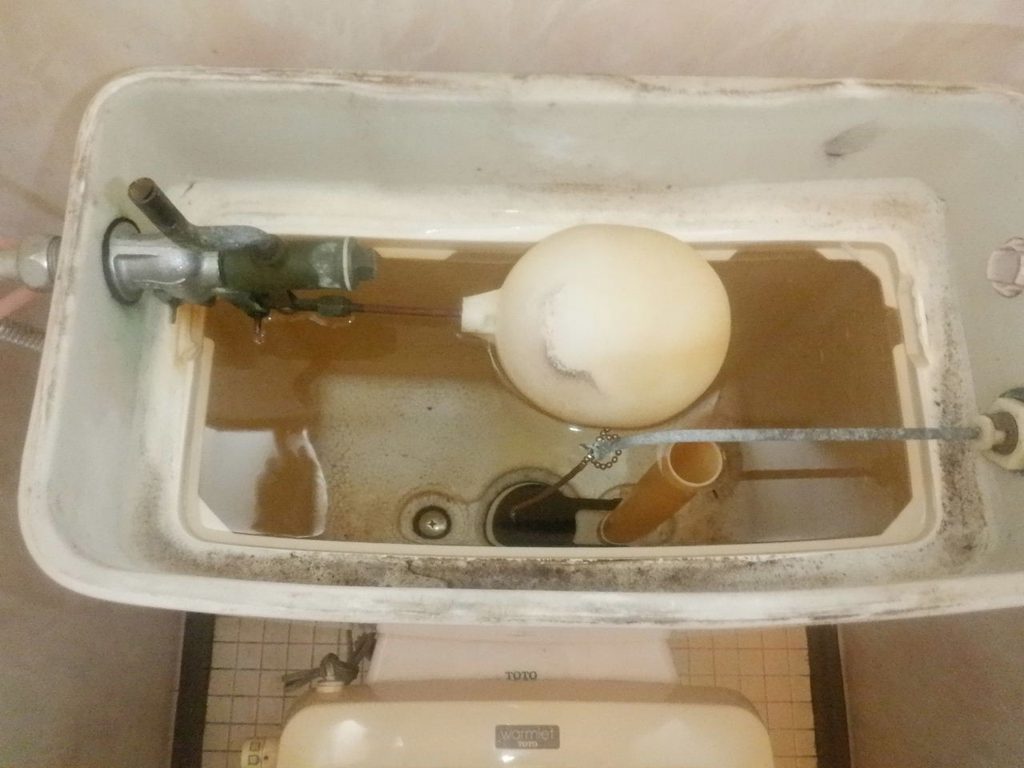

※こちらの画像のボールタップは、純正部品ではないものが使用されています。

純正品ボールタップ使用の場合

ー 手洗い無し S516B

原因:タンク内部品 ボールタップ・フロートバルブの消耗

水が止まらない原因は、ロータンク内部の部品の消耗です。

「水が止まらない」にも2通りが有ります。

「水が溜まっているのに止まらない」

タンク内の水位が一定まで達すれば、通常は水が止まりますが、ボールタップが故障してしまうと、

いつまでたっても水が給水され続け「水が止まらない」状態になります。

「水がいつまでたっても溜まらずに止まらない

ボールタップの故障とは違い、タンク内の水が、タンク底のフロートバルブの消耗により、減り続けてしまう事で、水が溜まることが出来ません。

それにより、減った水はいつまでも給水され続けてしまい、「水が止まらない」状態になります。

タンクから抜けていった水は、便器内へ流れ続けます。

こちらのロータンクは30年以上前の型になりますので、今回よりも前に修理をした形跡がありました。

純正部品ではなく、他社製のマルチボールタップが使用されています。

この様なマルチボールタップは、純正部品より安価になりますが、寿命が短く、数年で故障する事が多い印象です。

基本は、ボールタップとフロートバルブ部は両方とも交換

ロータンクの主要部品であるボールタップフロートバルブ部は、同時交換が基本です。

理由は、先に述べた通り、どちらも正常に作動しなくては、「水が止まらない」状態が発生してしまう為です。

通常の修理で交換するのは、フロート弁全てではなく、劣化がし易いフロートバルブ(黒いゴム玉と鎖)部分を換える事がほとんどです。

取替用部品 TOTO ボールタップ THYS2A、フロートバルブ THY416R

手洗い付タンク(S517系)の場合

TOTO ボールタップ  THYS2A

    フロートバルブ  THY416R

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象

手洗い無しタンク(S516系)の場合

TOTO ボールタップ THYS1A

フロートバルブは同じです。(THY416R)

<補足>その他、修理部品

レバーハンドルが折れた、などの場合

TOTO レバーハンドル部  THY425-2R

タンクと便器の隙間、タンク下からの水漏れの場合

TOTO 密結パッキン TH914471S

交換手順

必要工具

・マイナスドライバー ※止水栓がドライバー式の場合

・モンキーレンチ

・ゴム手袋

STEP
水を止める。
STEP
給水管の取り外し。ボールタップの取り外し。

ロータンクに繋がる、給水管の接続ナットを取り外します。

続いて、ボールタップ固定ナットも取り外し、古いボールタップロータンクから取り外します。

STEP
フロートバルブの取り外し。

古いフロートバルブを取り外します。

ゴムが溶けていて、手が真っ黒になりますので、ゴム手袋などを使用しましょう。

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象
STEP
新しいフロートバルブの取付。

新しいフロートバルブ取付けは簡単ですが、鎖の長さは調整しましょう。

このロータンク(TOTO S517B)は、大洗浄のみ(小洗浄無し)なので、レバーを引いた時に、フロートバルブがしっかりと上がる程度に鎖を張ります。

STEP
新しいボールタップの取付。

TOTO ボールタップ THYS2Aは、複数のタンク品番に対応する製品ですので、多少の組み換えが必要になります。施工説明書をよく読み施工してください。

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象

TOTO T517BRの場合

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象
STEP
給水管の接続。

新しいボールタップ給水管を接続します。

接続部のパッキンは必ず交換してください。(付属品)

STEP
止水栓を開け、止水水位の調整。

ここで一度、止水栓を開け、ボールタップが正常に止水するかを確認します。給水管の接続部の水漏れも確認しましょう。

注意:この時に手洗い管に繋がる蛇腹ホースから水が出ますので、タンク内へ向けておきましょう。

止水の水位は、ボールタップの調整リングで調整できます。

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象
STEP
手洗い管の接続。フタの取付。 作業完了

手洗い管を確実に接続して、フタを閉じます。

手洗い管から水が出るかをしっかり確認してください。

TOTO S517B 手洗付ロータンク 水漏れ修理方法(ボールタップ・フロートバルブ交換)※S517BRも対象

作業難易度(5段階)

作業難易度は、「2」 です。

施工説明書をしっかりと読んで施工をし、取替後は正常に作動するかを確認しましょう。

TOTO ボールタップ  THYS2A(手洗い付)

TOTO ボールタップ  THYS1A (手洗い無し)

TOTO  フロートバルブ  THY416R

TOTO レバーハンドル部  THY425-2R

TOTO 密結パッキン TH914471S
