こちらのページでは、TOTO SH91BA(SH90BA)トイレタンクの水が止まらない(水が出ない)場合の修理方法(ボールタップ、排水弁部の取替え手順)の解説をしています。

TOTO SH91BA【水漏れ修理方法】 手洗い付ロータンク 水が止まらない、水の出が悪い(シューシュー音がする) ボールタップ・排水弁部交換 ※手洗い無し SH90BA
目次

TOTO SH91BA【水漏れ修理方法】 手洗い付ロータンク 水が止まらない、水の出が悪い(シューシュー音がする) ボールタップ・排水弁部交換 ※手洗い無し SH90BA

TOTO レスティカシリーズ 手洗い付ロータンク  SH91BA(1999-2004年)

※便器 CS80B

洗浄水量 大 8ℓ、 小 6ℓ

TOTO SH91BA 手洗い付ロータンク

手洗い無しタンク品番

SH90BA(1999-2004年)

TOTO SH90BA 手洗い無ロータンク

類似品:SH380BA、SH381BA も同様

類似品:TOTO セレストRシリーズ SH380BA 手洗無しロータンク(2002-2008年)

                 SH381BA 手洗付ロータンク(2002-2008年)

相違点

洗浄水量の違い  大洗浄 10ℓ、小洗浄 8ℓ

症状:タンク内の水が止まらない

・水が止まらない。

・水の出が悪い。(シューシューと音がしている。)

タンクに水が溜まらない。

TOTO SH91BA 水の出が悪い(シューシュー音がする)

その他の水漏れ:タンクの下から水漏れする場合

ロータンク下からの水漏れ 密結パッキンの交換方法はこちら

原因

「水の出が悪い」場合、水道管からのサビやゴミなどで、フィルターが詰まっている場合があります。

一度、確認をしてみましょう。(止水栓は締める事)

TOTO SH91BA フィルター清掃方法

フィルターの詰まりが無い場合

使用年数が10年以上になると、タンク内部のボールタップの劣化により、水が止まらない、出が悪い、(シューシューと音を立てて水が吹く)などの症状が発生します。

ひと昔前のトイレのボールタップというと、「水が止まらない」というのが代表的な故障の症状でしたが、この様なタイプのボールタップは、「水の出が悪くなる」という症状が発生します。

取替え部品 TOTO ボールタップ HH06005SR

TOTO ボールタップ HH06005SR

TOTO ボールタップ HH06005SR

排水弁部も取り換える場合(タンク内の水が抜けてしまう時)

TOTO 排水弁部 HH08008Z

TOTO 排水弁部 HH08008Z

ボールタップ・排水弁 取替え手順

必要工具

・マイナスドライバー

・モンキーレンチ 2本

ボールタップ取替え手順

STEP
止水栓を閉め、水を止める

止水栓マイナスドライバーで閉め、水を止めます。

STEP

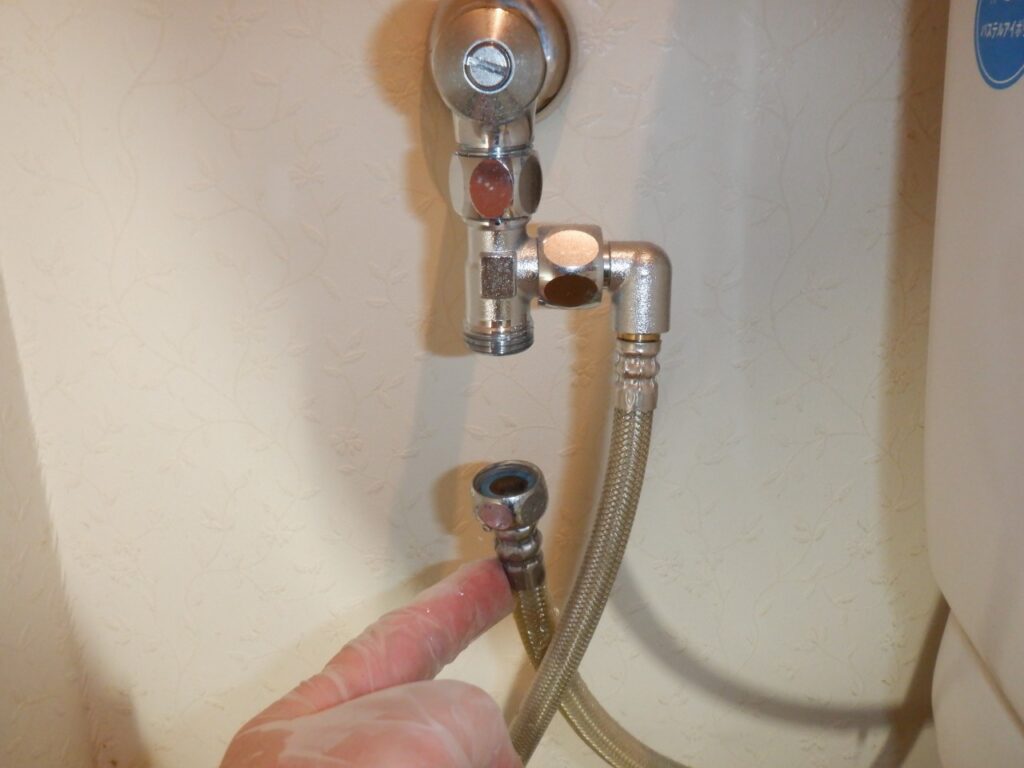

給水ホースの取り外し。

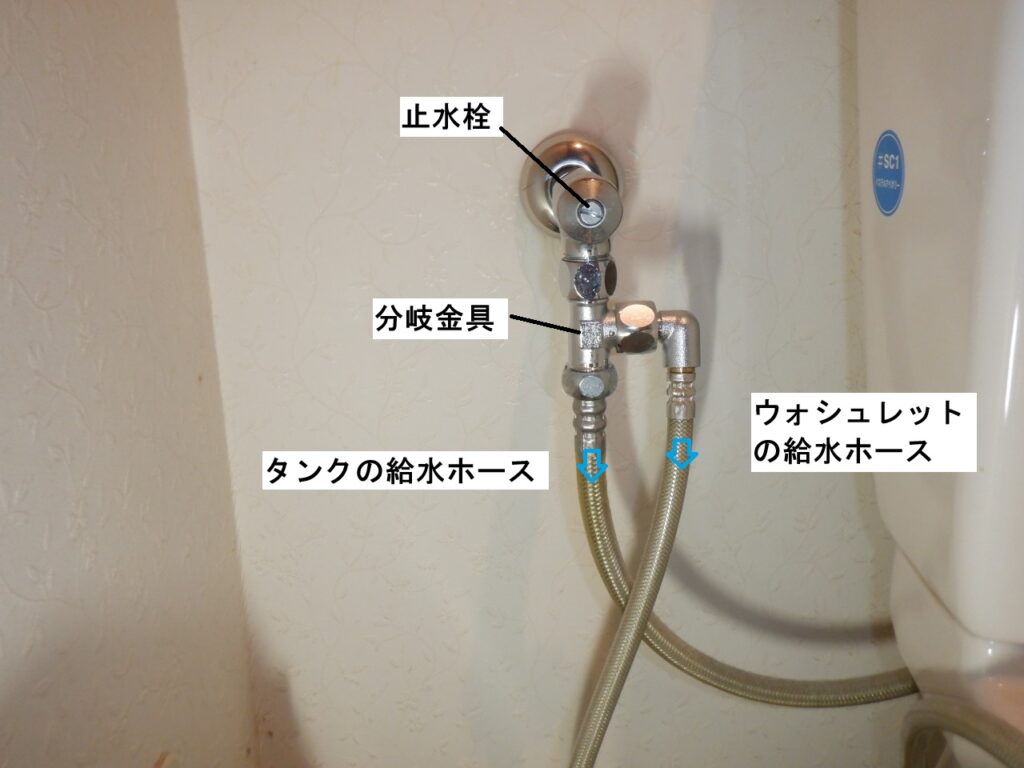

ロータンクに繋がる給水ホース止水栓(又は分岐金具)から取り外します。

STEP

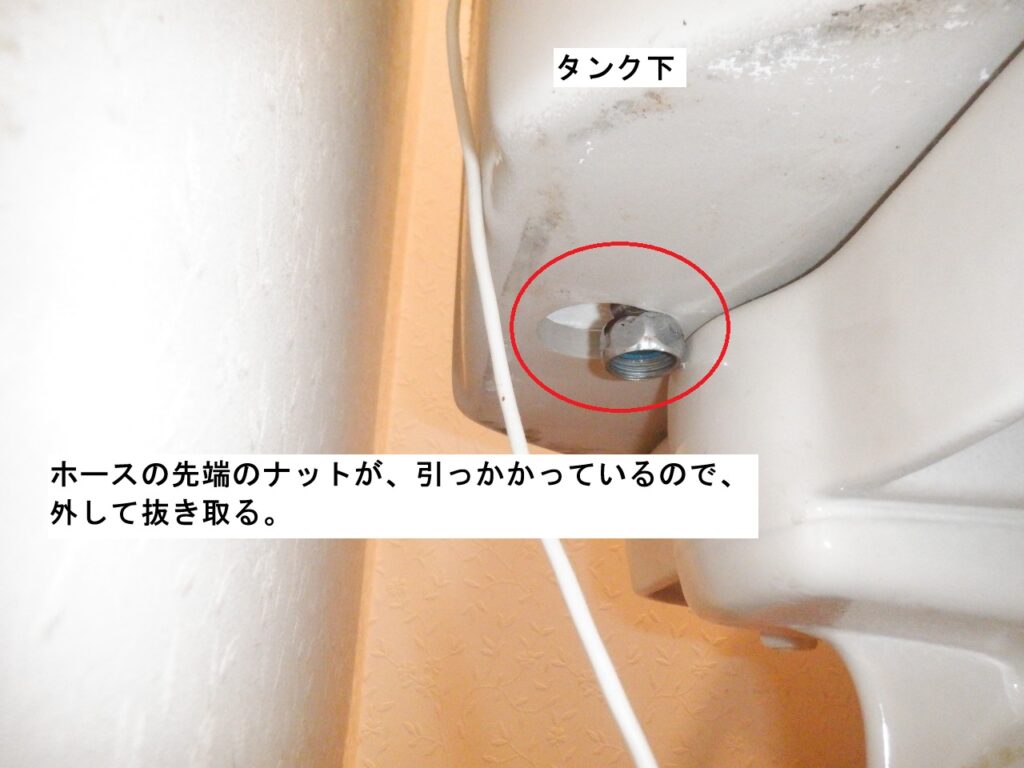

古いボールタップの取り外し。

ボールタップの背面にあるストッパーを真上に引き抜き、取り外します。(再利用します。)

ストッパーを外す事で、ボールタップの向きを回転させる事が出来ます。時計回りに45度回転させ、真上に引き抜きます。

TOTO SH91BA 修理方法 (ボールタップ交換)※手洗い無し SH90BA も対象
TOTO SH91BA 修理方法 (ボールタップ交換)※手洗い無し SH90BA も対象
排水弁の取替えも行う場合は、この段階で行いましょう。
STEP
新しいボールタップの取付。
取付前に

取付前に、ボールタップ部品の多少の組み換えが必要になる場合があります。(古いボールタップと同じ形状になる様に組み替える。)

施工説明書をよく読みましょう。

給水ホースの先端からタンク内を通し、斜め45度を向いた状態で差し込みます。

その後、正面に向くように回転させロックし、ストッパーで固定します。

補給水管(黒いゴムホース)は、オーバーフロー管内に差し込みます。

半透明のカバーは必ず取付けましょう。

TOTO SH91BA 修理方法 (ボールタップ交換)※手洗い無し SH90BA も対象
手洗い無しの場合
HH06005SR 交換 手洗い無しの場合
STEP

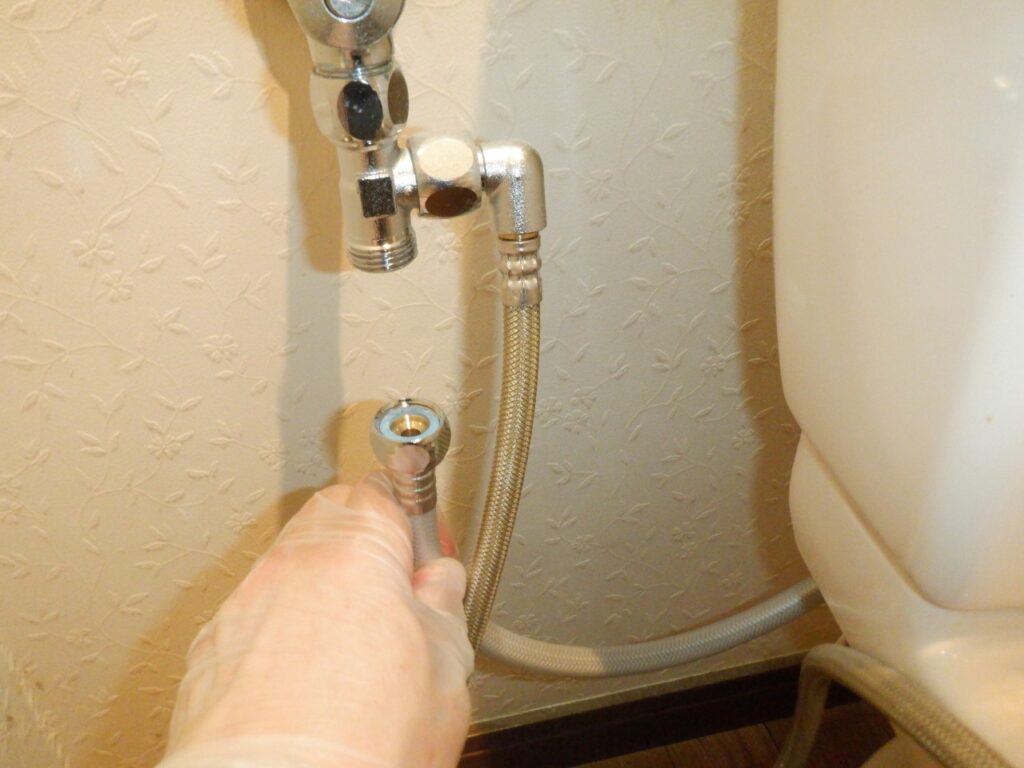

給水ホースの接続。

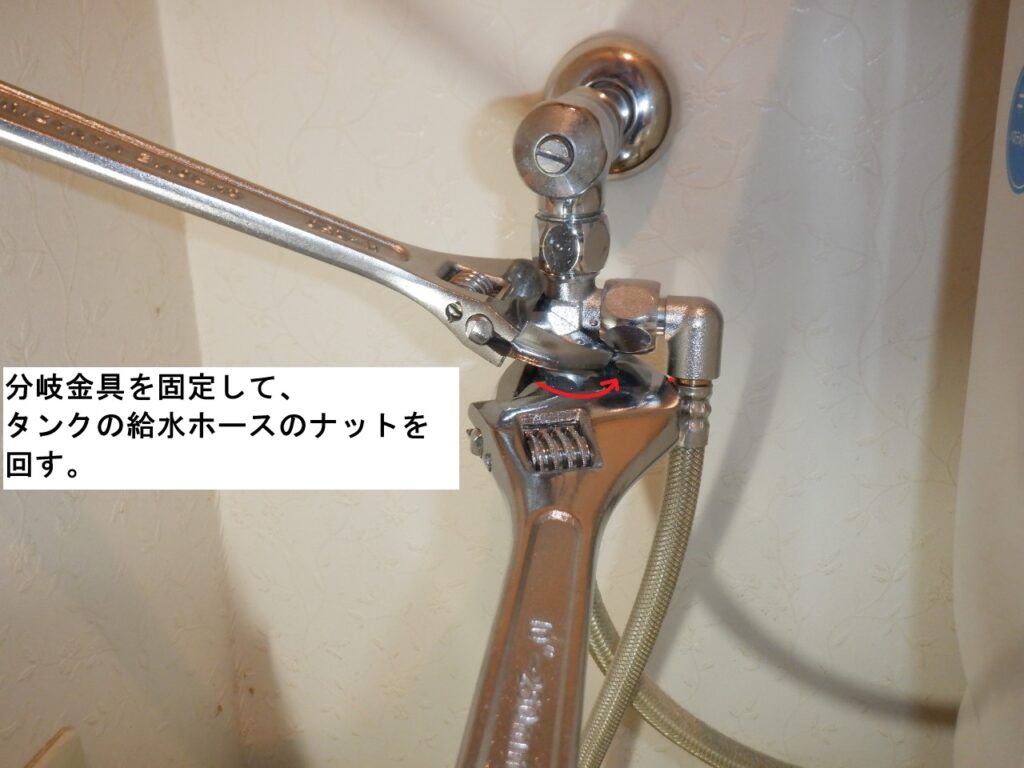

止水栓(分岐栓)給水ホースを接続します。工具を使ってしっかりと締め込みましょう。

STEP
止水栓を開けて、通水する。

手洗い管から水が噴き出しますので、指で押さえて止水栓を開けます。

水がしっかり止まる事を確認しましょう。

STEP
蓋を取付けて、作業完了。

内部タンクのカバー陶器のフタをしめて作業完了。

排水弁も取替える場合

タンク内の溜まった水が便器に抜けてしまう場合に交換します。(10年以上使用している場合は、同時に交換する事をお勧めします。)

STEP
止水栓を閉め、水を止める。タンク内の水を抜く。

止水栓を閉め、水を止めた状態で、タンク内の水を抜きましょう。

TOTO SH90BA・SH91BA 排水弁交換方法
STEP
レバー(羽根状)の取り外し。

ピンを抜き、レバー(羽根状)を取り外します。

STEP
排水弁の取り外し。

排水弁をつかみ、垂直に持ち上げる事で取り外しができます。

STEP
新しい排水弁の取付。

取外しと逆の手順で取付ます。

TOTO SH90BA・SH91BA 排水弁交換方法
STEP
レバーの取付。鎖の接続。

レバー(羽根状)を取付け、を接続します。

TOTO SH90BA・SH91BA 排水弁交換方法
STEP
動作確認。完了。

水を溜め、レバーを動かして、正常に水が流れるか確認します。

作業難易度(5段階)

作業難易度は、「2」 です。

 ※排水弁の交換も含むと「3」

付属の取扱説明書もしっかりと読んで施工をしてください。

TOTO ボールタップ HH06005RZ

TOTO 排水弁部 HH08008Z

補足:ダイヤフラムのみ交換する場合
